芯片公司：易能（easepower）
發布時間：2018-05-28
18W單節PD快充移動電源方案基于移動電源SOC芯片EDP3026P，由芯片廠商易能微電子出品，EDP3026P 是為單串 PD 移動電源設計的一顆 SOC 芯片；芯片支持 QC2.0/3.0、PD2.0、BC1.2 DCP、Apple 2.4A 快充協議；支持 TYPE_C 口雙向快充功能；支持插入檢測功能； 多于一個輸出口插入設備后，輸出電壓會 降到 5V；芯片內部還集成了充放電管理模塊、LED 指示模塊、以及過溫保護，電池過充和過放保護，輸出 過壓、欠壓、短路保護、過流保護，充放電反向電流保護、輸入欠壓/過壓保護及電流自適應等多重安全保 護功能；并且支持 AABC 接口形式。
◆ 快充移動電源
◆ 快充車充
◆ 智能排插
EDP3026P: 單串 PD/QC 單芯片快充移動電源方案.
用一顆芯片完成了 DC-DC 升降壓和快 充協議，方案集成度高，外圍原件少，熱效率非常優秀，18W 時最低效率超過 90%. 元件溫 度低于 70℃。 采用單節電芯，支持 BC1.2 DCP, PD2.0，QC2.0/3.0, Apple 2.4A 輸入輸出雙 向快充協議. 測試了市場上幾乎所有相關協議的快充手機，兼容性幾乎做到 100%. 具有完善的電池充放電管理，獨立的鋰電保護電路，支持過壓/欠壓，過流，反向電流，短 路,高低溫保護功能. 安全性高，可靠性好，生產簡單，是一款高性價比的單電芯 PD/QC 快充移動電源方案.
? 支持 BC1.2 DCP, PD2.0, QC2.0, QC3.0, APPLE 2.4A 快充協議, 兼容市面上幾乎所有 相關協議手機和設備;
? 支持 5V,9V,12V 的 PD2.0 協議
? 支持 AABC 和 ABC 接口
? 單節電芯
? 額定輸入輸出功率 18W,
? 18W 最低充放電效率高于 90%
? C 口雙向快充: 輸入時自動檢測插入，按鍵轉 輸出
? B 口和 C 口先插入的進行充電，后插入的無 效
? C 口輸出對手機充電不反灌
? 插入任意一個輸出口都支持快充，兩個及以 上輸出口都插入手機后退出快充，輸出電壓 降到 5V；
? 輸入電流自適應
? 輸出電壓自適應
? NTC 檢測
? 電量等級 4 個 LED 指示， 獨立的快充 指示 LED
? 電芯電壓 4.20V, 4.30V,4.35V,4.40V 可配置
? 4 個等級電量電壓點可配置
? 過流, 反向電流，過壓/欠壓，短路，高 低溫保護
| 標準板規格書： | EDP3026P 單串PD,QC快充移動電源方案_v1.31_20171226.pdf |
| IC規格書： | EDP3026P DATASHEET_V1.5.pdf |
| BOM List： | 3026P_010_002 EDP3026P(AABC).xls |
| 參考LAYOUT Gerber： | PCB設計注意事項_v1.00_20171225.pdf |
| 電路圖： | 電路圖.pdf |

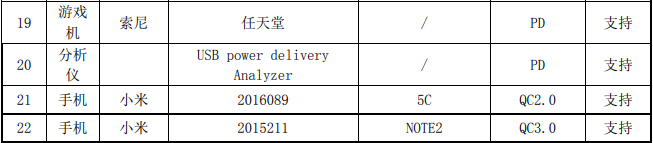

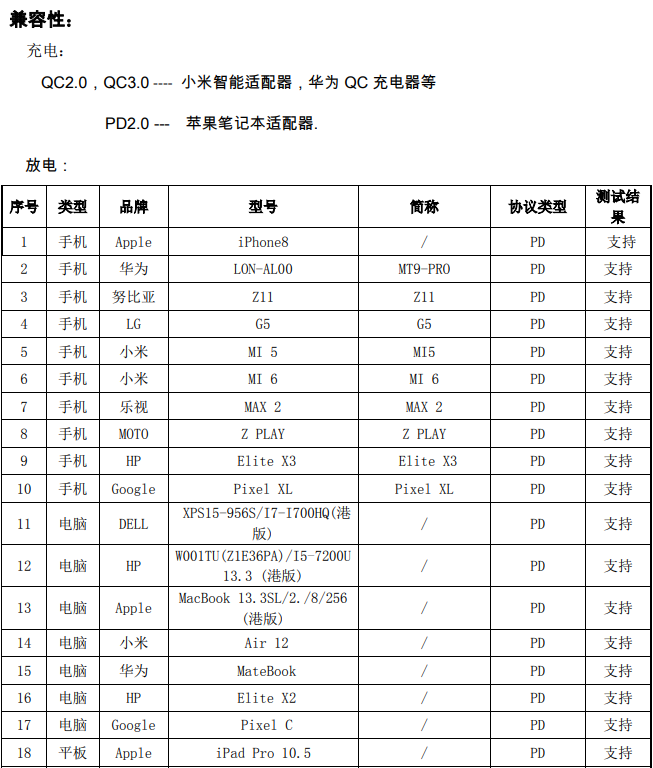

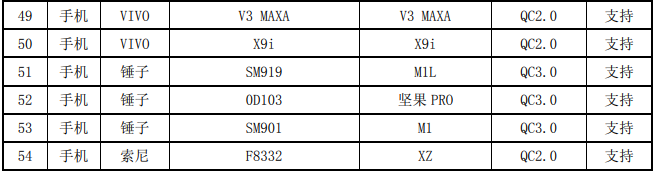

18W單節PD快充移動電源方案兼容性
