芯片公司：德州儀器（TI）
發布時間：2018-08-03
變速驅動器廣泛用于各種 應用，包括機器人和計算機數控 (CNC) 機器。安全一直以來都是大家非常關注的問題，因為無論什么時候，這些與人類息息相關的系統都會涉及到保持和運動控制。我們新近開發的具有內置安全相關 特性 的驅動器摒棄了傳統的控制方法，無需再使用停機和轉速監控器、限位開關、位置攝像頭和接觸器等，這大大提高了系統的可靠性。自動化生產過程中存在著大量風險因素，特別是垂直運動情況下的重力，如果發生電源故障或制動裝置失靈，后果將不堪設想?！鞍踩苿涌刂啤?SBC) 功能可實現制動器的安全控制，從而防止吊掛荷載掉落。在 CNC 機器中，SBC 可防止由于外力作用而發生移動。SBC 符合變速驅動器的 EN 61800-5-2: 2007 功能安全標準。
SBC 會提供安全的輸出信號來驅動外部機械制動器。所使用的制動器必須是安全制動器，其靜態電流用于對抗彈簧的作用力。如果電流中斷，則制動器嚙合?？刂颇K通常具有降功特性，可在制動器松脫后減少能耗或制動器發熱。具有吊掛荷載的軸上通常會使用保持制動器和行車制動器。SBC 功能通常用于控制保持制動器，且會在軸停止時立即激活。

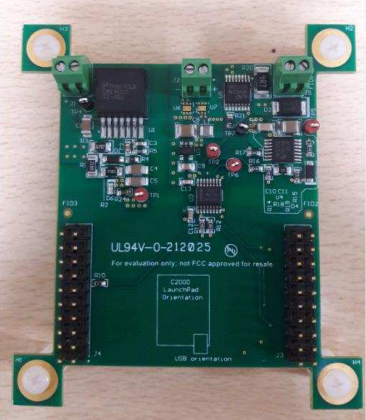

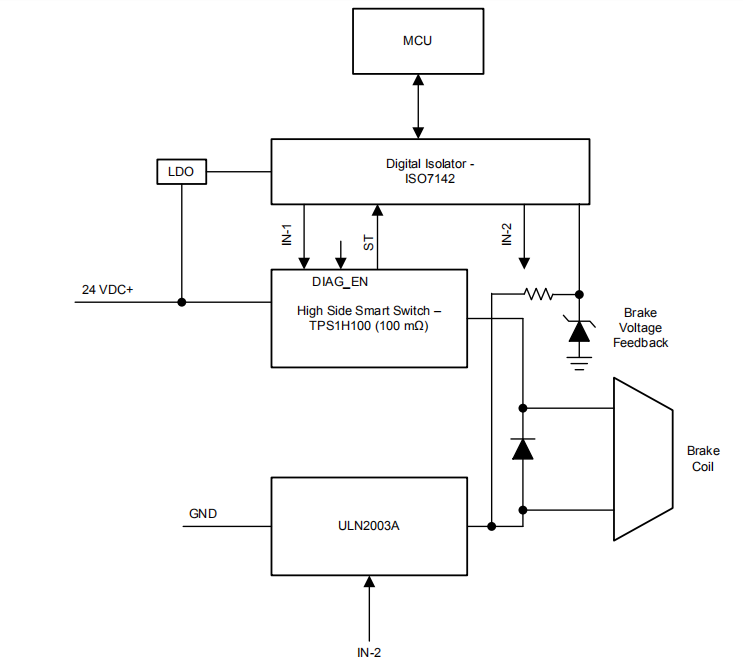

本參考設計為額定電流最高為 2A 的保持制動器實施了 SBC 功能。本設計將 TPS27S100 用作高側智能開關，將 ULN2003A 用作低側開關。我們實施了雙開關控制來確保制動器的安全運行。通過數字隔離器ISO7142 將制動器控制信號與控制器隔離。通過 TPS27S100，本設計可以在制動器輸出上檢測開路和短路情況，從而提高系統的安全性。低側開關上的 PWM 會減小制動線圈的輸出電壓，從而減少制動器通電時的功耗。負載開關消除了離散元件，提高了系統的可靠性。
伺服驅動器、機器人和 CNC
制動闡控制器
? 可實施符合 EN 61800-5-2 規定要求的安全制動控制
? 具有高達 2A 電流且通過隔離式控制信號控制的 24V額定制動闡
? 可改善安全運行的雙開關控制
? 涵蓋 開路 檢測和過流保護的自診斷功能
? 高側開關故障檢測
? 可通過快速減小制動闡電流快速應用制動闡
? 可以選擇減小制動閘輸出點的電壓，從而降低功耗
| 圖片 | 數據手冊 | 商品名稱 | 產品型號 | 產品描述 | 品牌 | 單機用量 | 價格 | 操作 |
|---|---|---|---|---|---|---|---|---|
|
|
電源管理芯片（PMIC） | TPS7B6933QDBVRQ1 | TPS7B69-Q1 汽車類高電壓超低 IQ 低壓降 (LDO) 穩壓器 | TI | 1 |
|
在線訂購 | |
|
|
浪涌電流限制器（ICL） | TVS3300DRVR | 33V 平緩鉗位浪涌保護器件 6-WSON | TI | 2 |
2.3300
3000+ 2.3300 |
在線訂購 | |
|
|
USB電源開關/負載開關 | ULN2003APWR | 50伏7通道達林頓晶體管陣列-20C至70C | TI | 1 |
|
在線訂購 | |
| 查看更多 | ||||||||
| 用戶指南： | 適用于伺服驅動器和機器人的智能制動控制和診斷參考設計.pdf |
| Gerber： | TIDA-01600 Gerber Gerber.pdf |
| BOM List： | BOM.pdf |
| PCB： | TIDA-01600 PCB.pdf |
| 電路圖： | 適用于伺服驅動器和機器人的智能制動控制和診斷參考設計原理圖.pdf |
