芯片公司：德州儀器（TI）
發布時間：2018-09-10

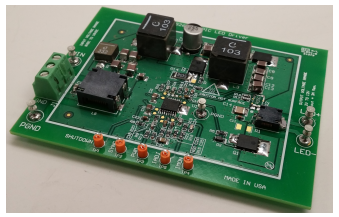

此為 TPS92691-Q1 LED SEPIC（降 壓/升壓）驅動器解決方案，該解決方案可用于各種汽車 和汽車售后市場照明 應用。此方案非常適合用于高級駕 駛員感知系統 (ADAS) 應用 中的 IR LED 的大電流脈沖 操作。SEPIC 拓?fù)渲荚谟糜趩渭?jí) LED 驅動器設計，從 而構建更簡單、更具有成本效益的照明解決方案。額外 的設計靈活性包括模擬和 PWM 調光支持，以及內置故 障檢測監控和連續 LED 電流保護。此方案包含 EMI 濾 波，旨在滿足 CISPR-25 3 類傳導要求。
系統規格：

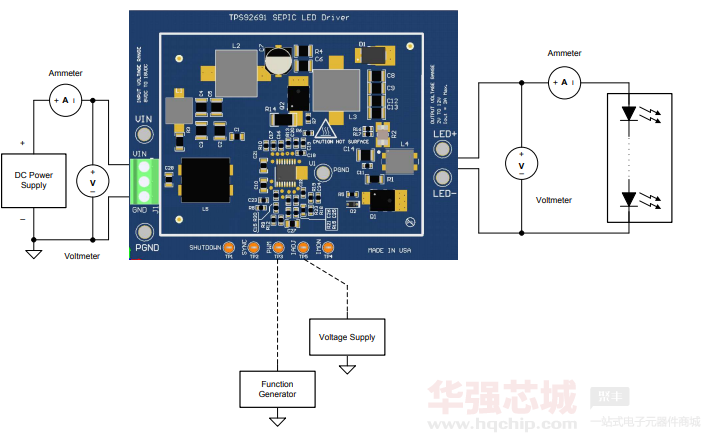

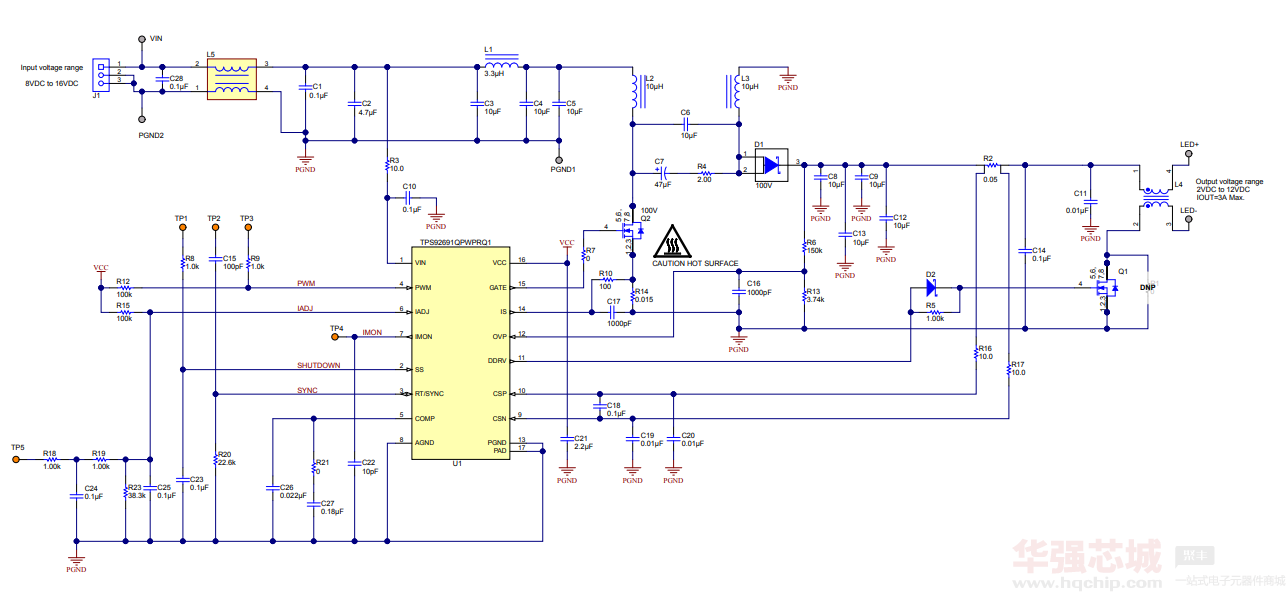

系統電路圖如下：

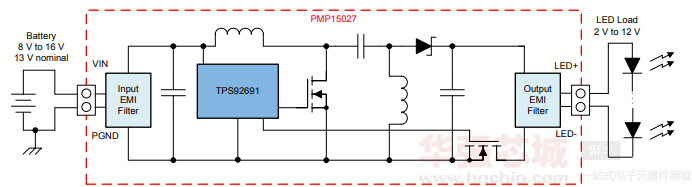

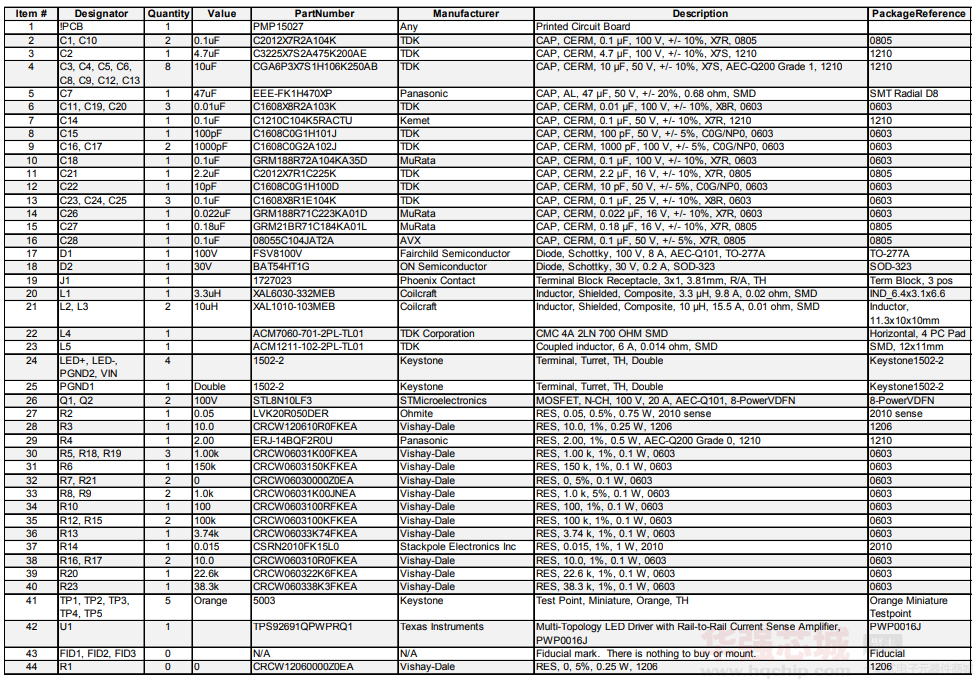

BOM物料如下：
? 汽車照明：
– ADAS 系統的 IR LED
– 前照燈
? 工業相機
? 已針對紅外 LED 以及其他大電流 LED 照明應用 進 行優化
? 通過 CISPR-25 EMI 測試
? 超出 AM 波段的開關頻率
? 模擬和 PWM 調光
? 可應對熱啟動和負載突降
? 連續 LED 電流監控輸出
? 過壓保護和輸入欠壓鎖定
| 設計指南： | 適用于汽車照明和 ADAS 系統的高電流 SEPIC 參考設計.pdf |
| 電路圖： | 電路圖.pdf |
| BOM List： | BOM.pdf |
| Gerber： | Gerber.zip |
| PCB設計： | PCB.pdf |
