1.   概述

本方案采用極具性價比的8位MCU芯片CMS8M3533為主控，為驅動算法運行、速度提升及轉矩調節精度提供保障。具有低噪音、低損耗、運行平穩、使用壽命長、無極調速等技術優勢，為廣大客戶提供高性價比的、穩定可靠的方案選擇。華秋商城&中微共同為客戶提供完整方案，包括原理圖、源程序以及應用說明，并可提供定制服務，更有專業技術服務團隊提供技術支持。

1.1   MCU簡介

CMS8M3533是8051內核、兼容MCS-51的1T指令系統、通用IO型的8位芯片，工作頻率最高可達48MHz，該MCU具有如下特性：

l  増強型8051內核

- 工作主頻48MHz, 2T指令運行

- 工作電壓：2.1V ~ 5.5V

- 工作溫度：-40°C ~ 105°C

l  Memory

- 16KB Flash

- 256B IRAM, 1KB XRAM

- 1KB Data Flash

l  GPIO

- 多達22個GPIOs

- 所有數字功能可分配到任意GPIO

l  靈活配置的系統時鐘，可自由切換

- 內部高速RC振蕩：24MHz/48MHz

- 外部高速晶體振蕩：8MHZ/16MHZ

- 外部低速晶體振蕩：32.768KHZ

- 內部低功耗振蕩：125KHZ

l  豐富的定時器

- 1個專用休眠喚醒定時器WUT

- 5個16-bit通用定時器

- 1個16-bit看門狗定時器

l  電機控制專用PWM模塊

- 支持獨立/互補/同步/成組輸出模式

- 支持中心對稱和非對稱模式

- 支持單次和自動加載模式

- 支持掩碼輸出和剎車功能

- PWM任意邊沿或周期可觸發ADC轉換

l  高精度12-bitADC

- 所有GPIO均可配置為ADC輸入通道

- 參考電壓可選(1.2V/2.4V/3.0VA/DD)

- 支持硬件觸發啟動ADC轉換

- 支持ADC結果比較功能

l  豐富的模擬外設

- 內置2路高性能運算放大器(5MHz, 8V/us)

- 內置2路高性能模擬比較器，支持雙邊遲滯功能(10mV/20mV/60mV)

l  豐富的通訊接口

- 1xllC(通訊速率最快可達400Kb/s)

- 1xSPI (通訊速率最快可達6Mb/s)

- 2xUART (內建獨立波特率發生器)

l  96-bit 唯一ID(UID)

2.  應用范圍

本方案是一款具有大扭矩啟動、兩檔扭力選擇、反轉自停、電量指示，夜間LED照明等功能的控制器產品。廣泛應用于汽車輪胎更換、室外架搭建、室內房屋裝潢、貨架搭建、結構廠房搭建、螺絲裝卸和木工鉆孔等工況。

3.  方案特點

大扭矩啟動

電量指示、照明、兩檔可選、反轉自停、記憶功能

過流、短路、過溫、缺相、過欠壓保護、錯誤報警指示

4.  方案說明

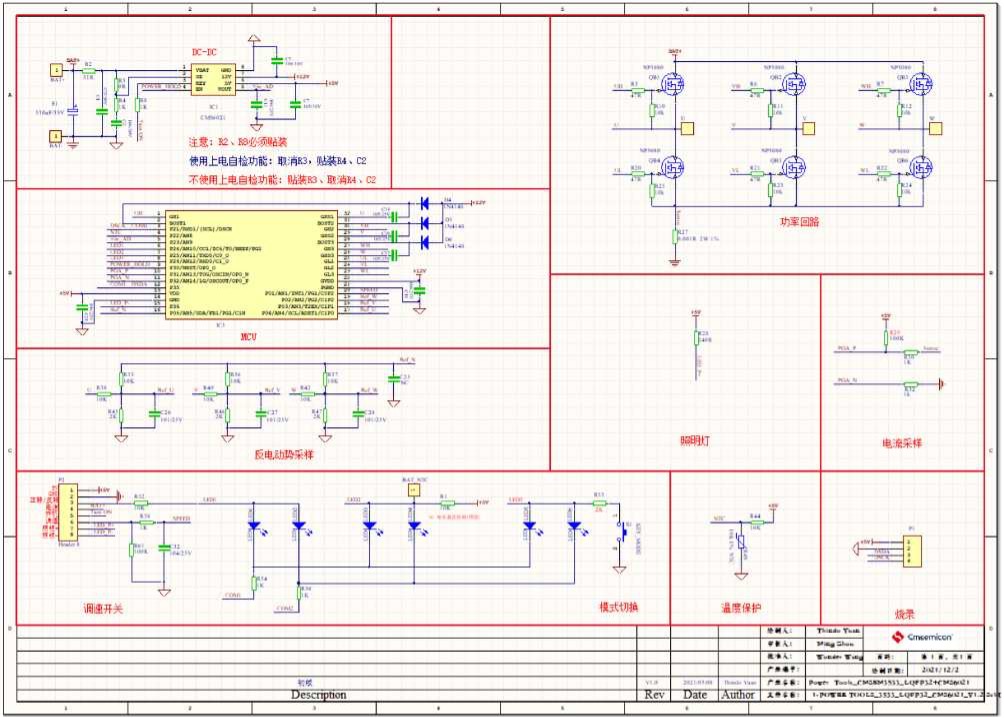

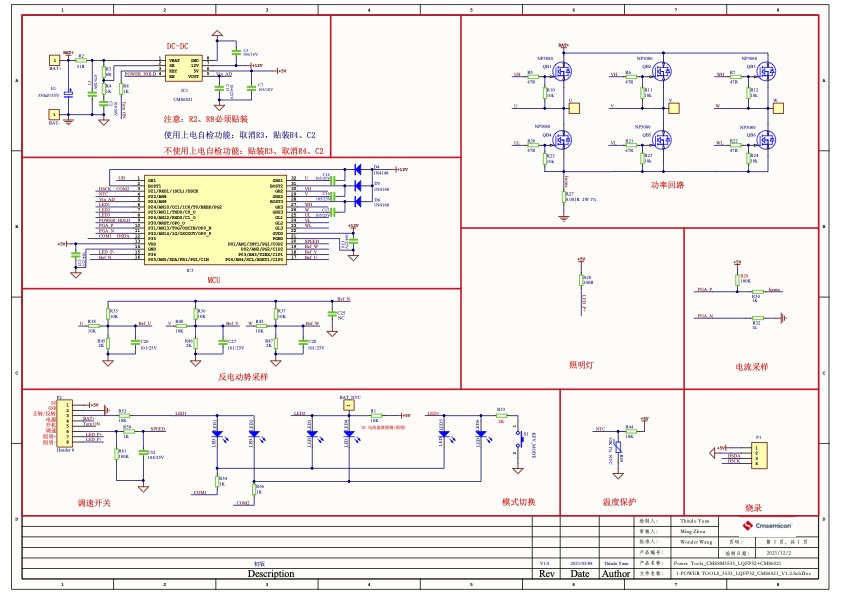

4.1典型應用原理圖

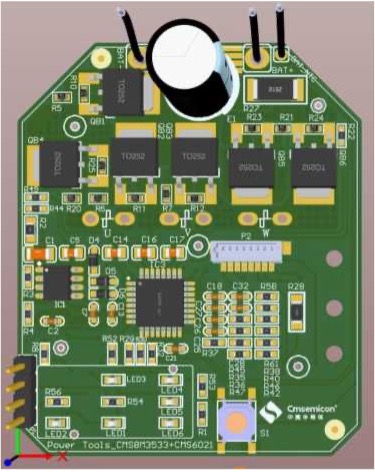

4.2典型應用PCB圖

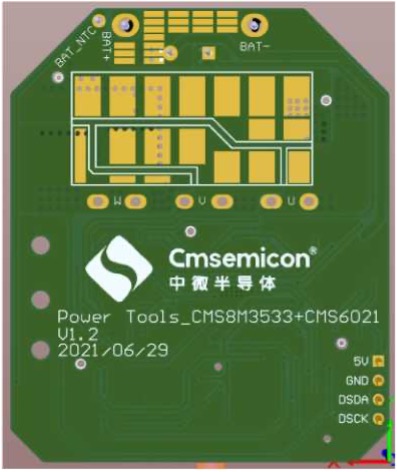

PCB 正反面圖

4.3主要單元電路說明

4.3.1輔助電源電路（12V&5V線性穩壓、輸入母線電壓檢測、上電自檢）

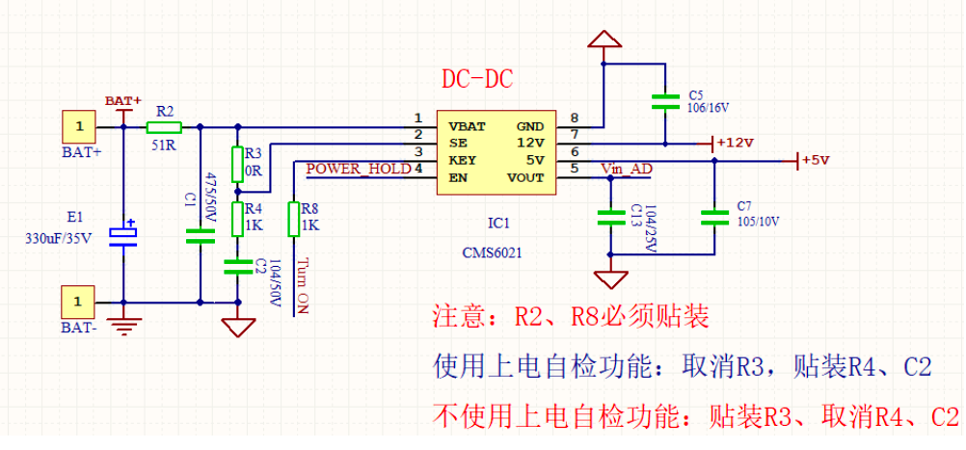

12V&5V線性穩壓：輸入電壓經CMS6021產生系統需要的12V與5V。

輸入母線電壓檢測：CMS6021線性穩壓器按1/11的分壓比例輸出母線電壓采集信號。

上電自檢：當貼裝R4電阻和C2電容并取消R3電阻時，上電后有自檢功能；當取消R4

電阻和C2電容并貼裝R3電阻時，上電后無自檢功能。

4.3.2 MCU

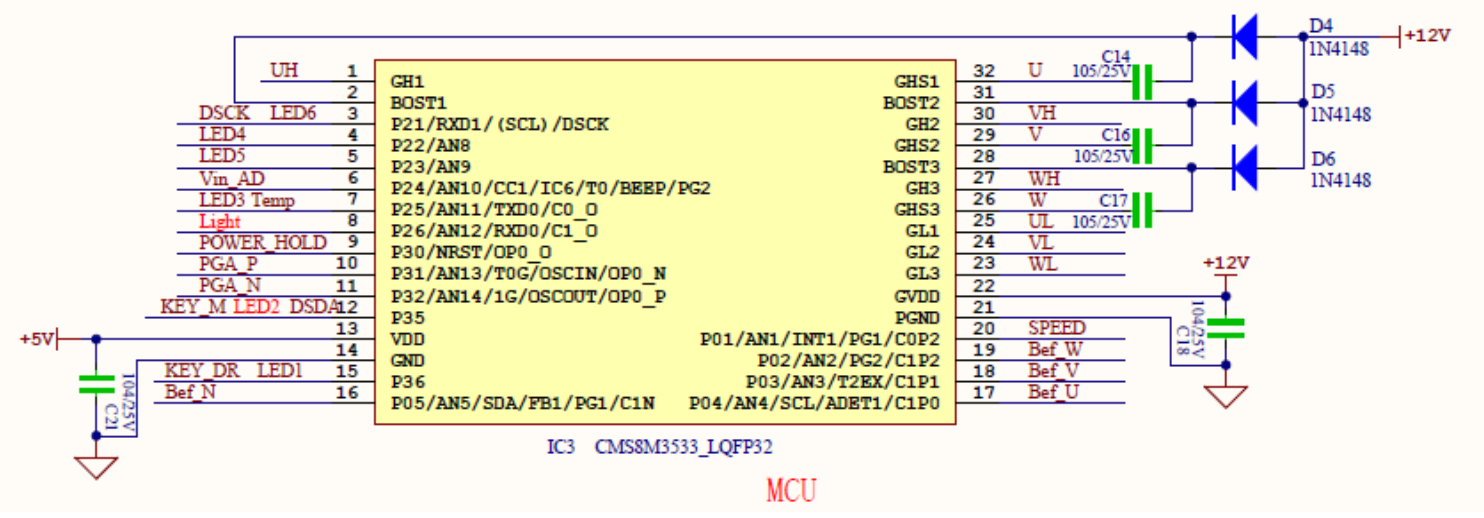

CMS8M3533是8051內核、兼容MCS-51的1T指令系統、通用I。型的8位芯片，同時內置90V三相半橋驅動模塊。MCU負責整個系統的信號采集，數據處理，邏輯功能控制。

4.3.3反電動勢采樣

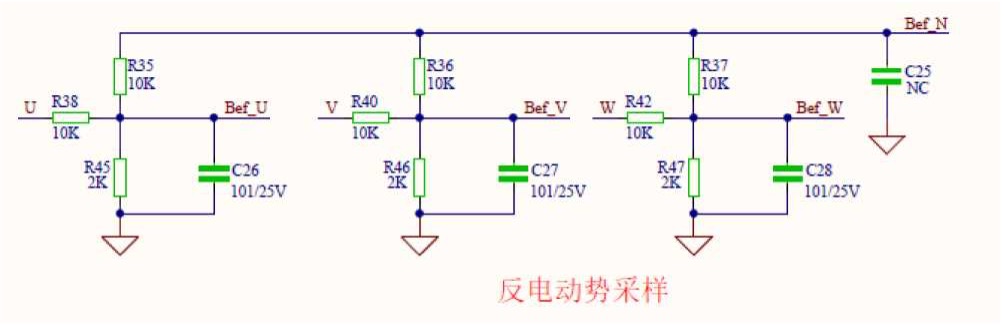

無刷無感直流電機通過反電勢來判斷轉子位置，使用MCU的內置比較器來偵測過零點之前，必須先對相電壓做分壓，再經過低通濾波以獲得低于5V的直流電壓。而判斷過零點的閾值，則設置為該直流電壓幅值的1/2。隨著電機轉速與負載的不同，該直流電壓的幅值是會 改變的。因此，過零點的閾值也隨之在調整，這可由MCU實時采樣并計算而得。

4.3.4扳機控制模塊

扳機控制模塊電路可實現幵機上電、正反轉控制、無級調速、照明指示控制等功能。

4.3.5電量指示、溫度保護、模式切換（正轉模式下：切換高低檔；反轉模式下：切

換反轉自停功能）

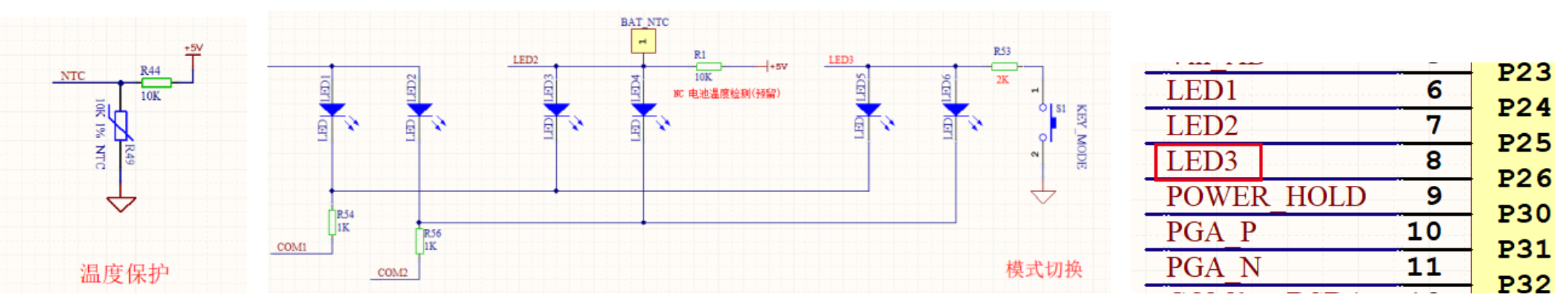

l  溫度保護：R49為負溫度系數熱敏電阻，R44與R49構成分壓電路，Layout時R49靠近功率MOSFET放置。通過檢測功率MOSFET溫度變化引起的R44與R49構成的分壓電路輸出的電壓變化來完成過溫保護信號采樣。

l  模式切換：MCU通過檢測P26口電平拉低完成正轉模式下的高低檔位切換與反轉模式下的反 轉自停功能切換。

l  電量指示：通過檢測到的不同的輸入母線電壓來點亮不同LED，三顆LED (LED4、LED5、LED6） 在同時點亮且以不同的頻率和次數閃爍來表示報警指示功能。

4.3.6功率回路

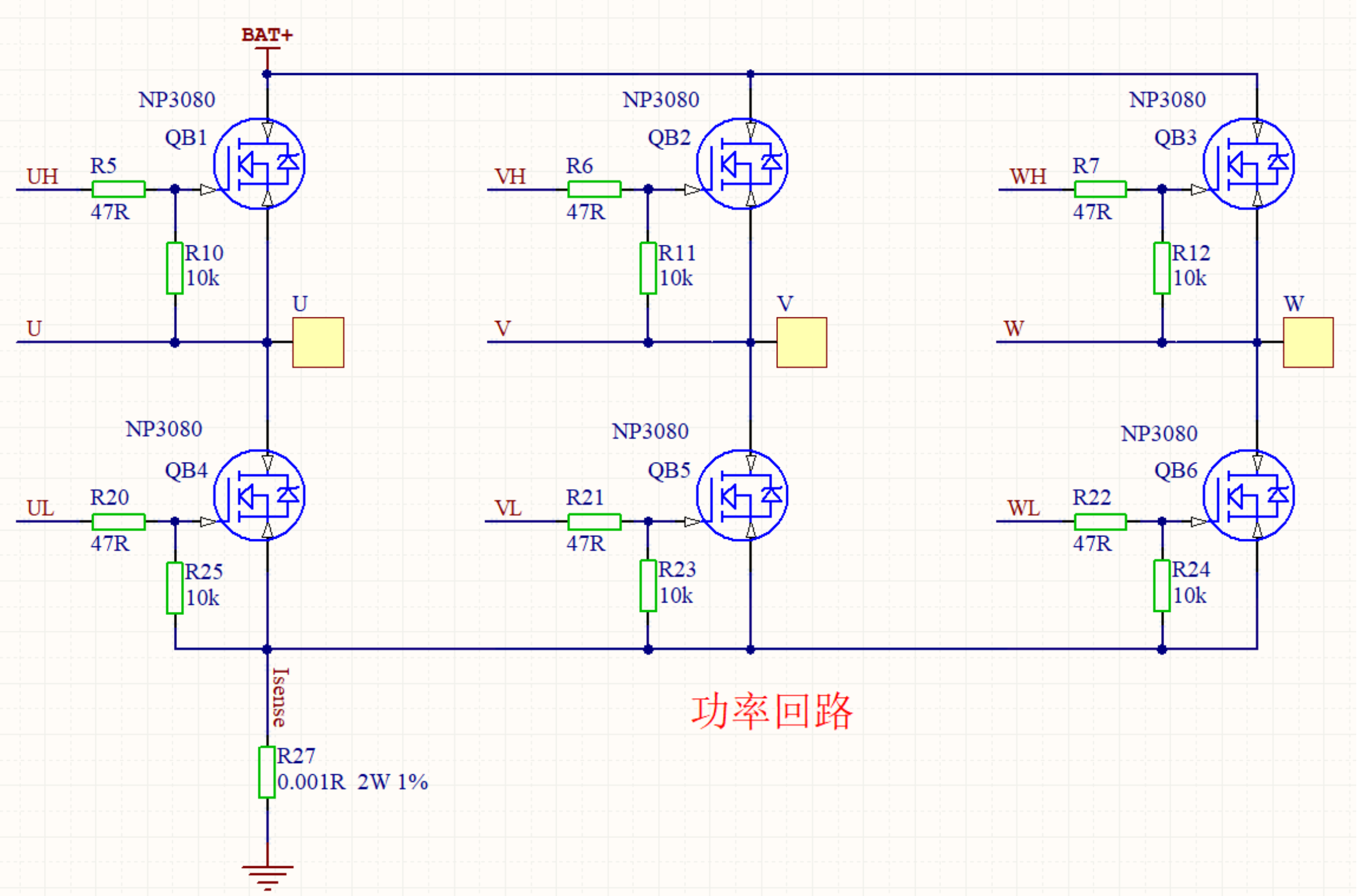

6顆功率MOSFET按MCU給出的信號輪流導通驅動電機旋轉，根據不同的MOSFET選擇 合適的Rg電阻。并考慮MOSFET在極限工況下的耐電壓耐電流參數，且留有一定的余量。

4.3.7電流采樣

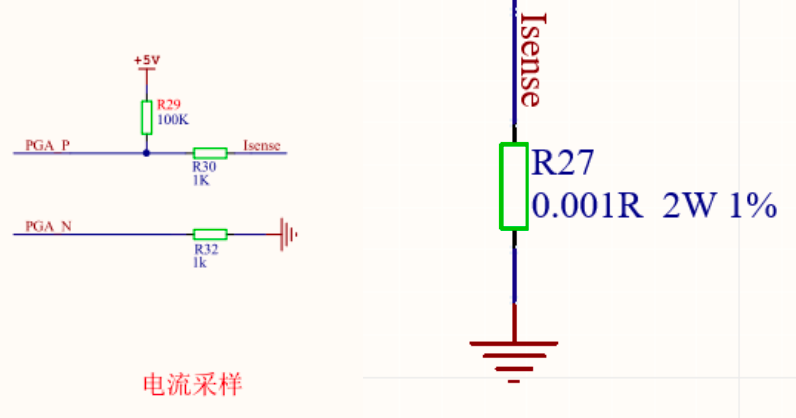

采用0.001R采樣電阻取得母線電流對應的電壓信號，通過單片機內置可編程運算放大 器放大。為了能得到準確的電流信息，增加偏置電路。偏置電壓由R29、R30分壓后通過CMS8M3533內部可編程運算放大器產生，PGA輸出到內部比較器正端，當電流超過軟件設定的值時進入過流保護。

5.  PCB Layout注意事項

5.1布局注意事項

l  整體布局遵循功率回路與小信號控制回路分開布局原則，功率部份在滿足銅箔載流量與溫度敏感器件距離的前提下，按最小環路面積布局。

l  芯片的放置方向優先考慮驅動出線，電流采樣以及反電動勢采樣等關鍵信號。

l  布局按樹狀結構以輸入電容為參考分區匯流，單元電路地回路按輸出回輸入原則走線。

l  Rsense電阻盡量靠近輸入Bulk Capacitor布局

l  濾波電容抵近端口放置

l  電阻分壓采樣下偏阻容盡量抵近檢測端口放置（特別是反電動勢采樣與電流采樣相關）

l  驅動Rg電阻抵近MOSFET放置

l  NTC溫度傳感器貼近熱源放置

5.2關鍵信號走線

l  運放電流采樣按差分走線，從Rsense焊盤中間出線，走線遠離干擾源。

l  運放基準地應與MCU為同一參考地，反電動勢采樣地與MCU為同一參考地。

l  敏感弱電信號線與強電或高頻信號線保持一定距離，例如：U, V, W,相線禁止從芯片底部走線。

l  輔助電源從輸入Bulk Capacitor出線。

本方案是一款具有大扭矩啟動、兩檔扭力選擇、反轉自停、電量指示，夜間LED照明等功能的控制器產品。廣泛應用于汽車輪胎更換、室外架搭建、室內房屋裝潢、貨架搭建、結構廠房搭建、螺絲裝卸和木工鉆孔等工況。
