電子產業一站式服務平臺
芯片公司：張飛電子（ZF.）
發布時間：2022-07-17
張飛單片機低壓BLDC驅動方案坤勢版采用 ZFM32F030 單片機作為主控芯片，適用于低壓15V-40V，電流15A以下的BLDC電機驅動。本方案是一個通用平臺，不針對任何產品和任何特定應用功能，具體應用可在此基礎上添加指定功能。
華秋商城&張飛電子共同為廣大用戶及電機驅動工程師提供完整方案資料，包括開發板應用說明、原理圖、項目工程文件等文件，用戶可以依據本產品進行評估選擇電機驅動方案，同時也可供學習張飛單片機或電機驅動使用。
1）提供無霍爾方波和無霍爾FOC電機驅動控制；
2）提供驅動板仿真板和上位機通信接口板學習演示套件；
3）提供電機控制單片機開發工程文件包，包含電機控制核心庫；
4）易于上手，無需深入學習單片機也可以做出高性能電機驅動器。
坤勢版套件包含24V電源適配器（1臺）、直流無刷電機（1臺）、坤勢版PCBA（1塊）、ST-Link仿真燒錄器（1個）、上位機通訊板（1塊）、杜邦線（8根）、短路帽（4個）、2P電源端子（1個）、3P電機端子（1個）。
注：提供的電源適配器只能用于學習演示，驅動大功率電機需要通過2P電源端子自行適配大功率電源。

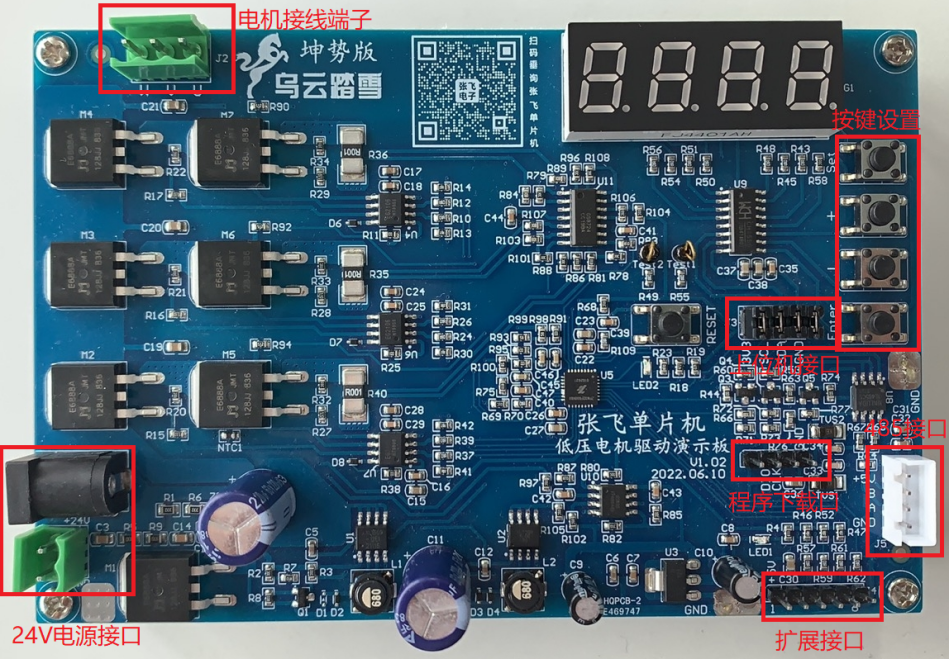

按鍵操作：
1）Set：設置，F001代表開環調占空比，F002代表速度閉環設置速度；
2）+：設置參數值增加；
3）-：設置參數值減??；
4）Enter：短按確認，長按啟動停止。
程序下載說明：

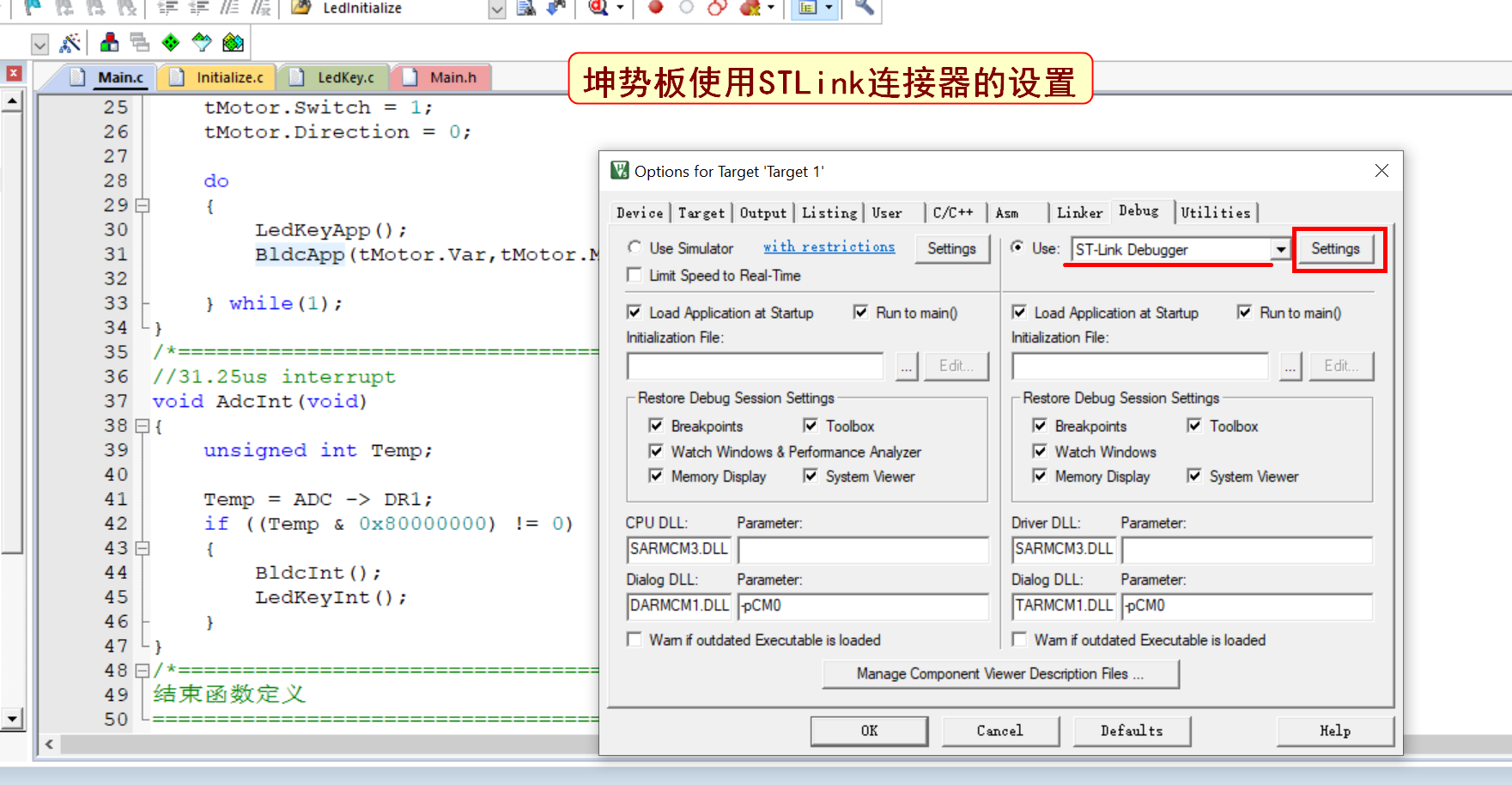

1）開發板與STLink連接。

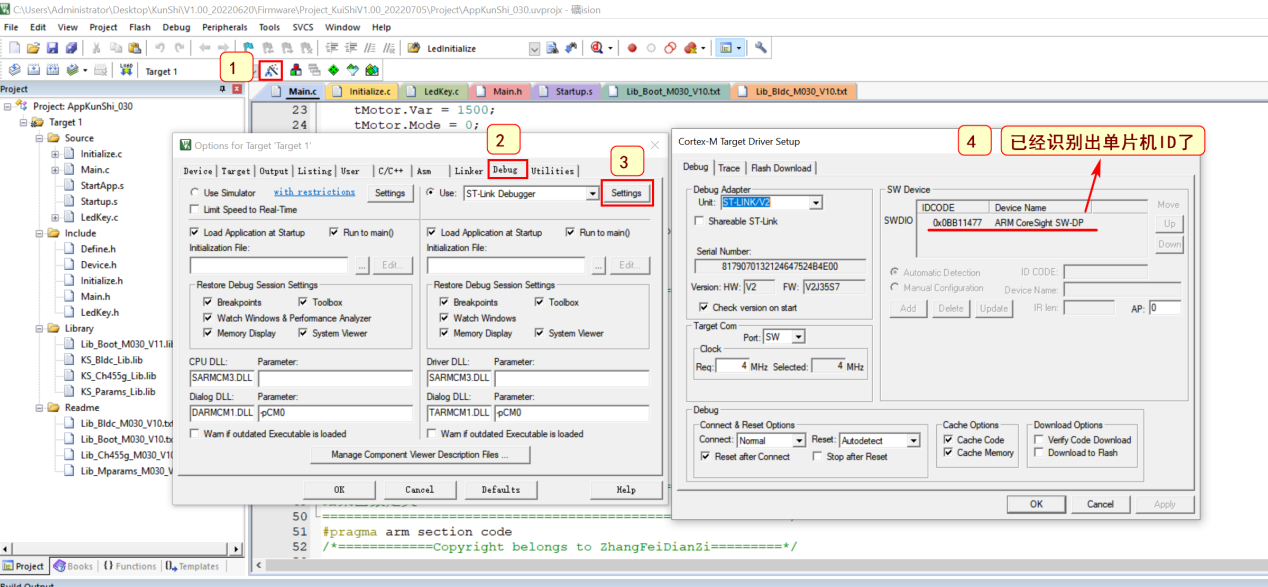

2）連接成功會識別出目標板單片機。

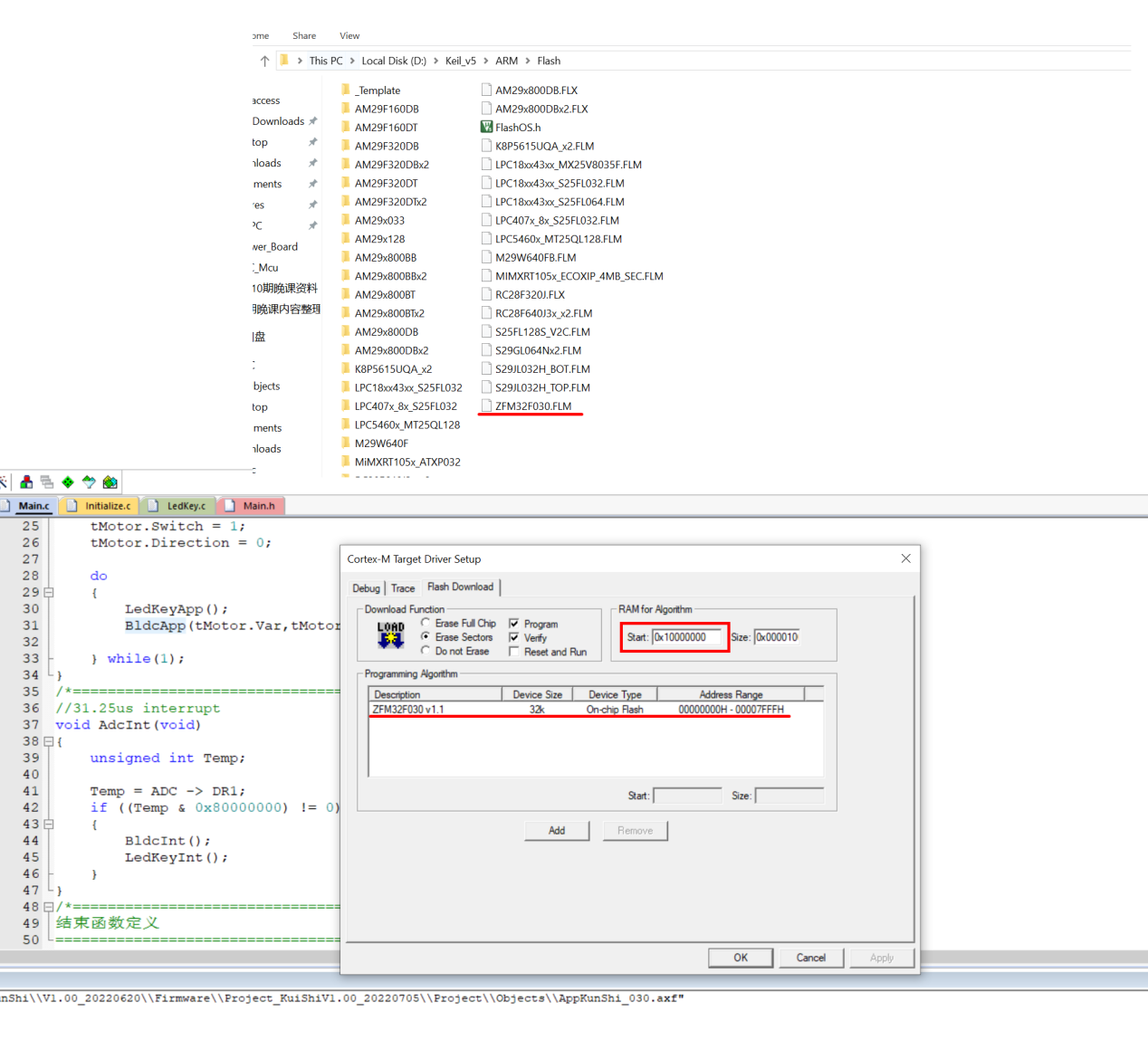

3）在張飛單片機軟件包中找到ZFM32F030.FLM文件，放到Keil安裝包下的Flash文件夾下。
4）把ZFM32F030.FLM文件添加上，并把開始地址修改成上圖所示。
上位機說明：

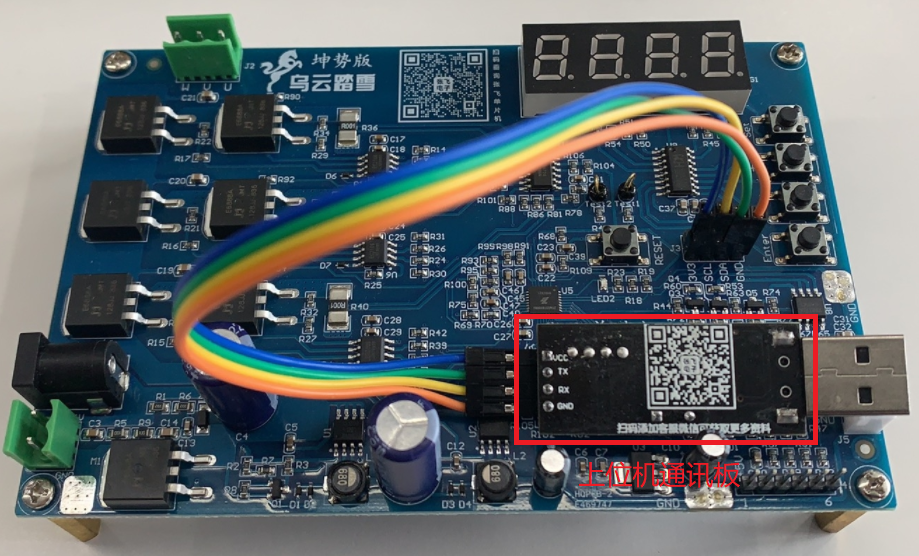

上位機通訊板連接說明：
1）VCC-3V3
2）Tx-SDA
3）Rx-SCL
4）GND-GND
注意：與上位機連接的時候需要接24V電源。

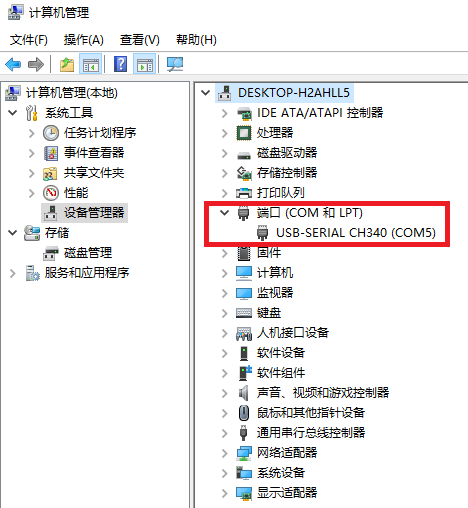

串口板卡與目標板卡連接后查看端口號。

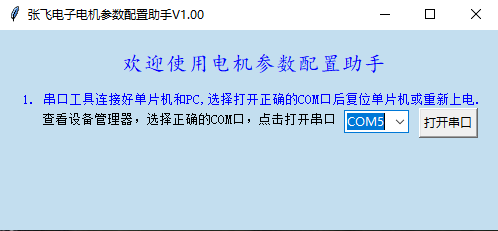

打開上圖軟件。
選擇正確的端口號，打開端口然后按一下目標板卡上的復位按鍵即可進入?yún)?shù)配置頁面。

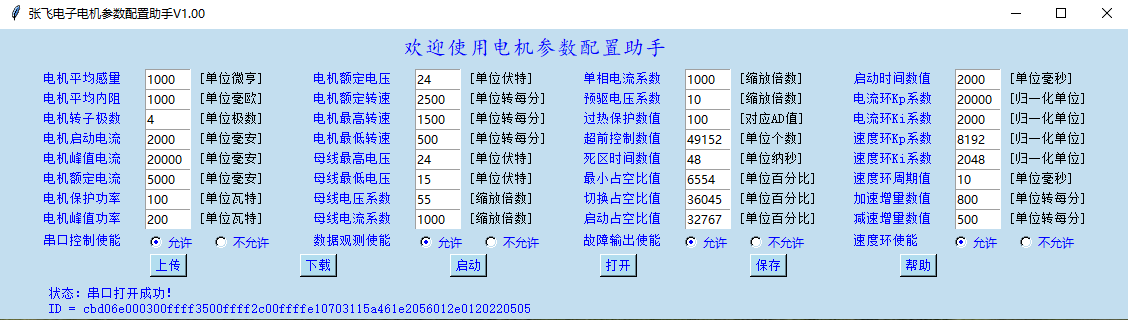

參數配置頁面如上圖所示，根據不同的電機去進行相應參數的調節，此頁面只用于演示，不同的電機參數設置需要提供電機樣品由張飛電子來進行參數配置。

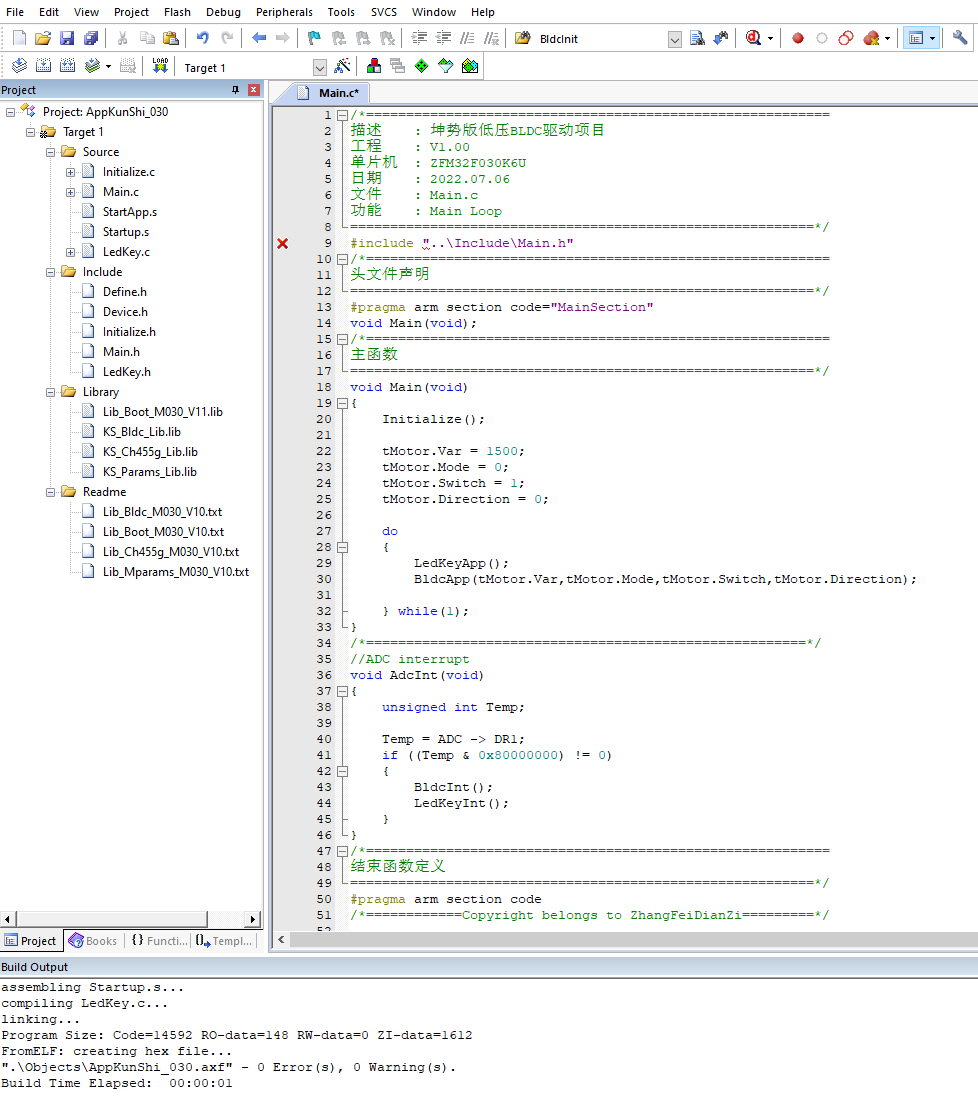

坤勢版提供完整軟件工程項目，可以編譯燒錄至MCU中運行電機。
本例程提供核心電機驅動庫，用戶可根據自身實際情況編寫核心庫之外的程序。
板卡尺寸：135mm*90mm。
電源輸入：15-40V；
最大電流：15A；
1）原始適配器只支持24V/2A，如果需要大功率運行需要重新適配大功率電源。
2）板卡輸出功率只支持250W以內，超過此功率請自行考慮散熱裝置。
電機驅動、工業控制、物聯網、小家電
| 資料： | 1. 開發板介紹.zip |

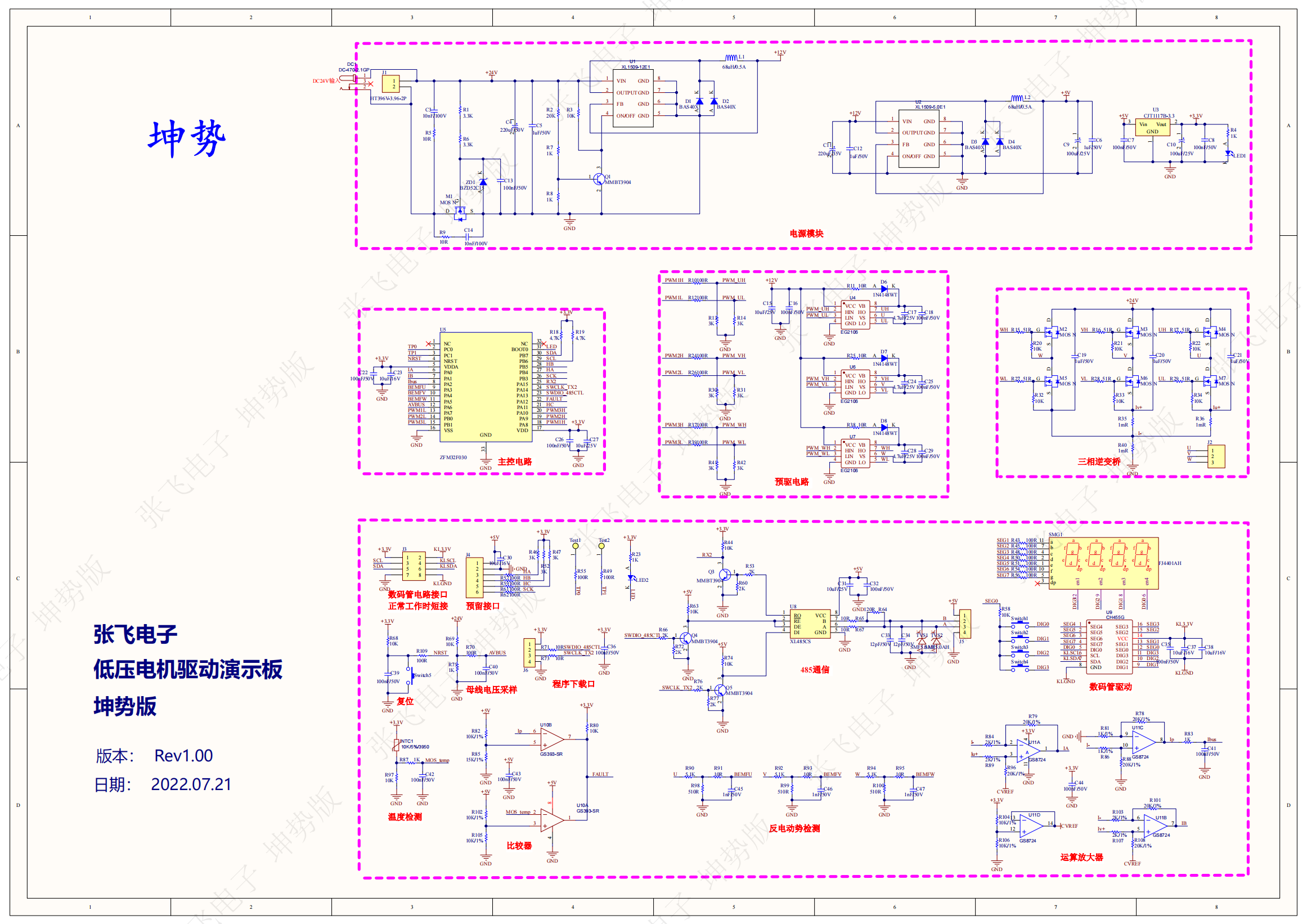

| 資料： | 2. 原理圖.zip |
| 資料： | 3. 項目工程文件.zip |
