芯片公司：意法半導體（ST）
發布時間：2023-06-26

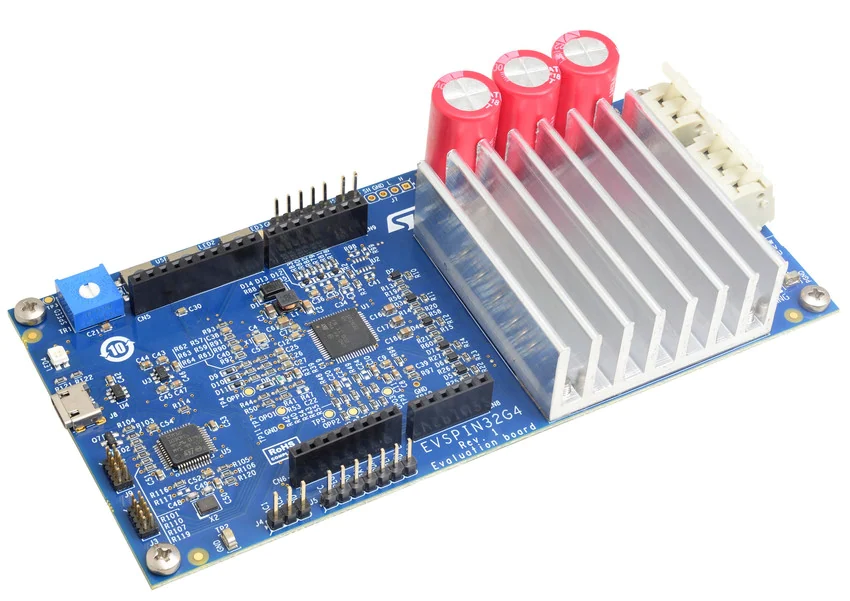

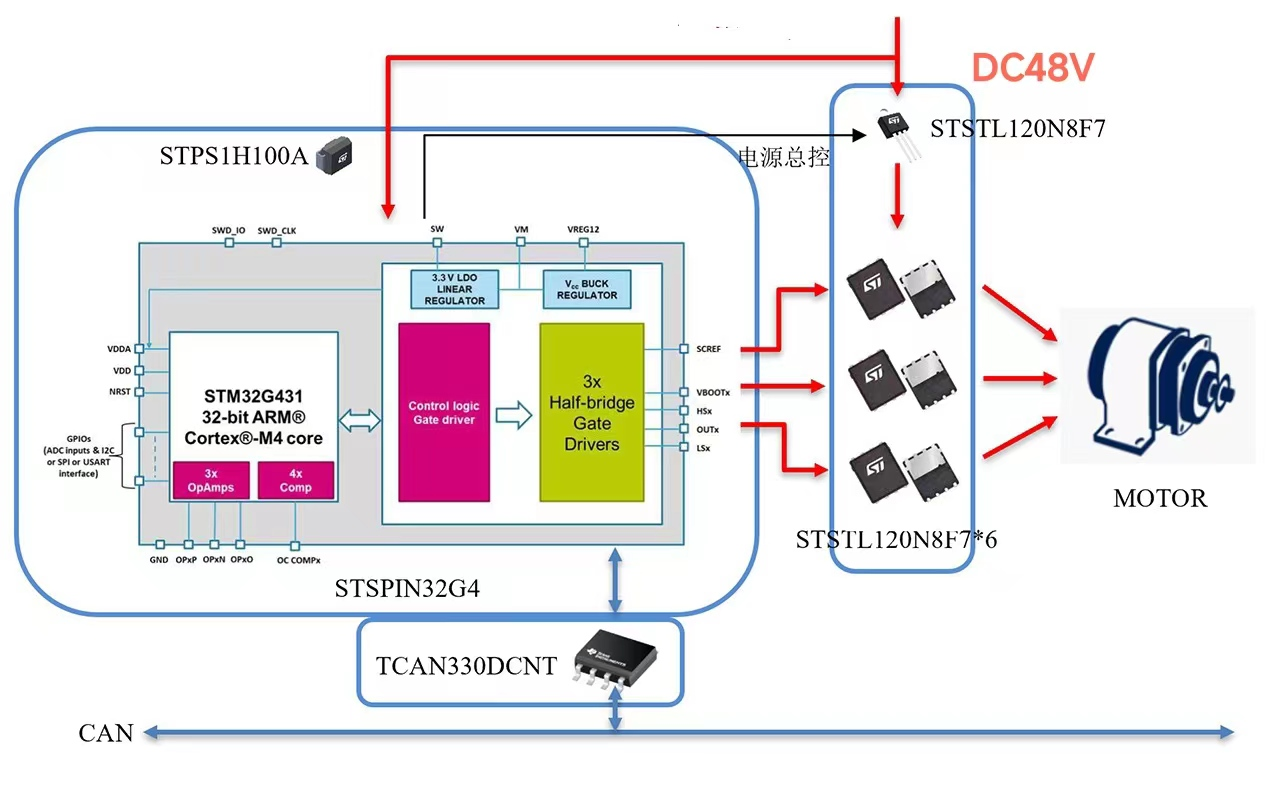

方案使用STM32G431微控制器做為主控芯片，STSPIN32G4 高性能半橋門驅動器做為電機驅動。STSPIN32G4使用9x9mm VFQFPN封裝，具有豐富可編程功能，可實現電流傳感，每個功率MOSFET的漏源極電壓傳感，以及過流保護，是做電機完全集成控制的解決方案。
板子使用標準的Arduino連接器接口，能夠與擴展板(如MEMS傳感器或藍牙收發器)進行組合，CAN總線的配置允許與主或從模塊進行互連，可以構建復雜的運動控制系統。板載ST-LINK/V2編程器方便進行固件的調試。
方案支持配置為三分流或單分流，支持無傳感器和基于傳感器的控制算法。
工業和家庭自動化
家用電器，如吸塵器、烘干機和清潔機器人
伺服驅動和電動自行車
服務和自動化機器人
電動和園藝工具
泵與風機
無人機和航模
32位ARM Cortex -M4 MCU+FPU
時鐘頻率高達170MHz
用于三角函數的CORDIC數學硬件加速器
128kB Flash內存，專有代碼讀出保護(PCROP)，安全存儲區，1kB OTP
32kB SRAM內存與硬件奇偶校驗
兩個先進的定時器電機控制，16位，多達六個PWM通道
八個通用定時器
兩個adc 12位分辨率(多達19個通道)，轉換速率為4Msps
4個12位DAC通道
四個超快軌對軌比較器
3個軌道對軌道運算放大器也可用于PGA模式
內部高精度電壓參考
高達40個gpio
全套接口(I(2)C, SPI, UART, CAN)
V(CC)降壓轉換器高達200mA，具有可編程輸出和嵌入式MOSFET
3.3V LDO線性穩壓器，最高150mA
低靜態線性穩壓器的MCU電源在待機模式
具有全套保護功能的監管機構;熱停機、短路和過載保護
75V額定柵極驅動器，1A接收器/源電流和嵌入式自舉二極管
每個功率MOSFET的漏源極電壓傳感
輸入母線電壓從10V到75V，配有專用監控
功率級基于STL110N10F7功率mosfet，輸出電流高達20Arms(安裝散熱器)，并保護過流條件
三分流或單分流配置電流傳感
數字霍爾傳感器和正交再編碼輸入
ST-LINK/V2編程器和調試器
Arduino UNO連接器
易于使用CAN總線
用于功率級溫度監測的NTC傳感器
| 圖片 | 數據手冊 | 商品名稱 | 產品型號 | 產品描述 | 品牌 | 單機用量 | 價格 | 操作 |
|---|---|---|---|---|---|---|---|---|
|
|
開發板/評估板/驗證板 | EVSPIN32G4 | 開發板/評估板/驗證板 | STMicroelectronics | 1 |
|
在線訂購 | |
| 查看更多 | ||||||||
| 應用手冊： | evspin32g4.pdf |
| BOM List： | en.EVSPIN32G4-BOM.pdf |
| Gerber： | en.EVSPIN32G4_manufacturing.zip |
| 電路圖： | en.EVSPIN32G4_schematics.pdf |
