描述
74HC573八路透明D型鎖存器具有三態輸出，被設計用于驅動高電容性或相對低阻抗的負載。74HC573尤其適合用來實現緩沖寄存器、I/O口、雙向總線驅動器、以及工作寄存器。
74HC573的八個鎖存器屬于透明D型鎖存器。當鎖存使能（LE）端為高時，輸出端Q將跟隨數據輸入端（D）。當LE為低時，輸出端進入鎖存狀態以保持預設好的數據。
74HC573的緩沖輸出使能端（OE）可用來設置八個輸出口工作在普通邏輯狀態（高或低邏輯電平）或者高阻態。當處于高阻態時，輸出端既不能讀取也不能驅動總線。高阻態和增強驅動使得74HC573具備總線驅動能力而不需要接口元件或上拉元件。
特點
*寬工作電壓范圍：2.0～6.0 V
*高強度電流三態輸出直接驅動總線，最多可支持高達15個LSTTL負載
*低功耗，最大ICC 80μA
*典型tpd = 21 ns
*5 V下驅動電流為±6 mA
*低輸入電流，最大1μA
*總線結構引腳布局
特點：
·三態總線驅動輸出
·置數全并行存取
·緩沖控制輸入
·使能輸入有改善抗擾度的滯后作用
74HC573電路圖

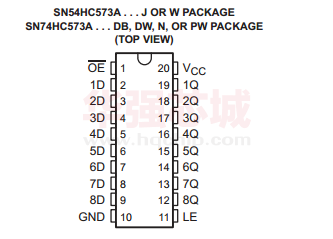

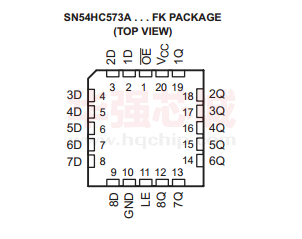

74HC573 引腳圖
74HC573 引腳圖

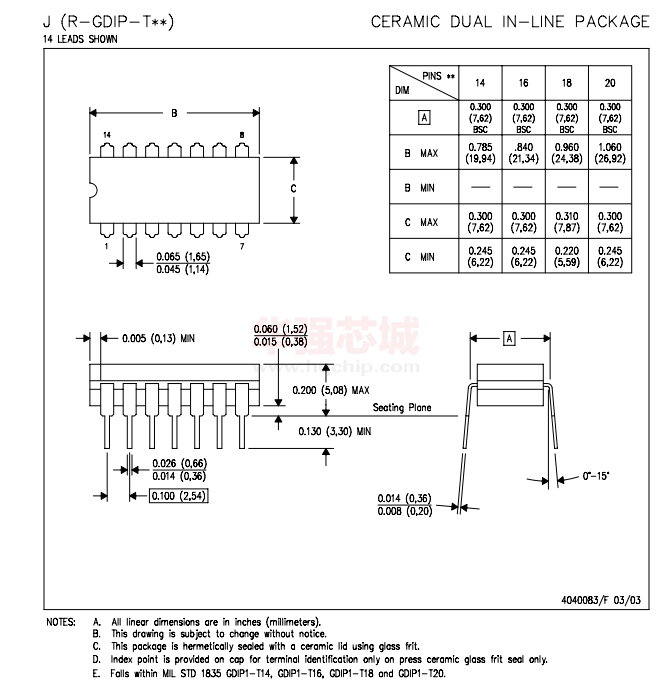

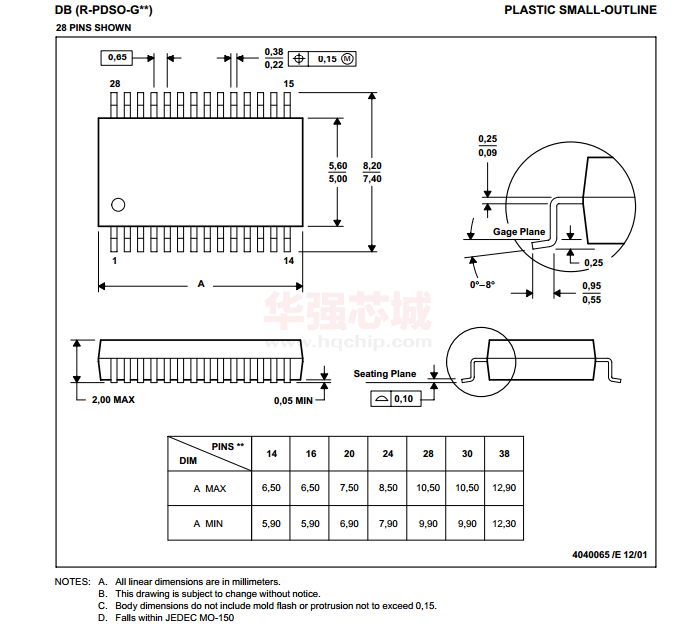

74HC573 封裝圖
74HC573 封裝圖
74HC573 封裝圖
74HC573 封裝圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| SN74HC573APWR/BKN | Other | NLFV25T-1R5M-PF | 立即購買 |
| SN74HC573APWT/BKN | Atmel | 立即購買 | |
| SN74HC573AQPWRQ1 | - | - | 立即購買 |
| SN74HC573APWT | OST | TERM BLOCK HDR 13POS VERT 3.5MM | 立即購買 |
| SN74HC573AQPWRG4Q1 | Amphenol Aerospace | CTV5C5#16SKTPLUG | 立即購買 |
| SN74HC573AQDWRQ1 | Amphenol FCI | TERMBLOCKPLUG7POSSTR5MM | 立即購買 |
| 標題 | 類型 | 大小（KB） | 下載 |
|---|---|---|---|
| 74HC573使能控制實驗【C語言版】 | RAR | 359 | 點擊下載 |
| 74HC573中文資料（原理圖） | RAR | 3209 | 點擊下載 |
| 74HC/HCT573 Octal D-type transparent latch;3-state | 61 | 點擊下載 | |
| 74HC573__八進制3態非反轉透明鎖存器中文說明書 | 244 | 點擊下載 | |
| 74HC573鎖存器與74HC373 | DOC | 90 | 點擊下載 |
| CD54HC573, CD74HC573,pdf(OCTAL | RAR | 491 | 點擊下載 |
| SN54HC573A, SN74HC573A ,pdf(OC | RAR | 664 | 點擊下載 |
| 基于單片機74HC138譯碼器與74HC573組合實現點陣顯示 | RAR | 191 | 點擊下載 |
74HC573是擁有八路輸出的透明鎖存器，輸出為三態門，是一種高性能硅柵CMOS器件。74HC573包含八路D 型透明鎖存器，每個鎖存器具有獨立的D 型輸入，以及適用于面向總線的應用的三態輸出。所有鎖存器共用一個鎖存使能（LE）端...
74HC573是擁有八路輸出的透明鎖存器，輸出為三態門，是一種高性能硅柵CMOS器件。
74HC573是擁有八路輸出的透明鎖存器，輸出為三態門，是一種高性能硅柵CMOS器件。SL74HC573跟LS/AL573的管腳一樣。器件的輸入是和標準CMOS輸出兼容的，加上拉電阻他們能和LS/ALSTTL輸出兼容。
74hc164是高速硅門 CMOS 器件，與低功耗肖特基型 TTL （LSTTL） 器件的引腳兼容。74hc164是 8 位邊沿觸發式移位寄存器，串行輸入數據，然后并行輸出。數據通過兩個輸入端（DSA 或 DSB）之一串行輸入；任一輸入端可以用作高電平使能...
74HC573是擁有八路輸出的透明鎖存器，輸出為三態門，是一種高性能硅柵CMOS器件。用74HC573驅動4位數碼管的段選，用74HC573驅動4位數碼管的段選，如果數碼管選用共陰的， 這個電路可行。
系統使用的模塊有AT89C51單片機+74HC573鎖存器+8位共陰數碼管+按鍵+小燈+蜂鳴器。
微控制器的IO口均不能流過過大的電流，LED點亮時有約10ms的電流，因此LED點陣引腳不要直接接單片機IO口，應先經過一個緩沖器74HC573。單片機IO口只需很小的電流控制74HC573即可間接的控制LED點陣某一行（或某一列），而74HC573輸出也能負載約10ms的電流。
微控制器的IO口均不能流過過大的電流，LED點亮時有約10ms的電流，因此數碼管的段碼輸出不要直接接單片機IO口，應先經過一個緩沖器74HC573。單片機IO口只需很小的電流控制74HC573即可間接的控制數碼管段的顯示，而74HC573輸出也能負載約10ms的電流。
