優勢和特點

  吞吐速率：500 kSPS

  積分非線性：最大±1.0 LSB (±3.8 ppm)

  保證 18 位無失碼

  低功耗

  500 kSPS 時為 2.4 mW（僅限 VDD）

  10 kSPS 時為 80 μW，500 kSPS 時為 4 mW（合計）

  信噪比：1 kHz 時為 100.5 dB（典型值），VREF = 5 V；100 kHz 時為 99 dB（典型值）?

  總諧波失真：1 kHz 時為 ?123 dB（典型值），VREF = 5 V；100 kHz 時為 ?100 dB（典型值）?

  易用特性降低了系統功率和復雜性

  輸入過壓箝位電路

  減少了非線性輸入電荷反沖

  高阻模式

  長時間采集相位

  輸入范圍壓縮

  快速轉換時間允許較低的 SPI 時鐘頻率

  SPI 可編程模式、讀寫能力、狀態字

  差分模擬輸入范圍：±VREF

  0 V 至 VREF，VREF 的范圍為 2.4 V 至 5.1 V

  1.8 V 單電源供電，具有 1.71 V 至 5.5 V 邏輯接口?

  SAR 架構：無延時/流水線延遲，首次轉換有效?

  首次準確轉換

  保證工作溫度：?40°C 至 +125°C

  兼容 SPI/QSPI/MICROWIRE/DSP 的串行接口

  可以通過菊花鏈連接多個 ADC 且具有繁忙指示器

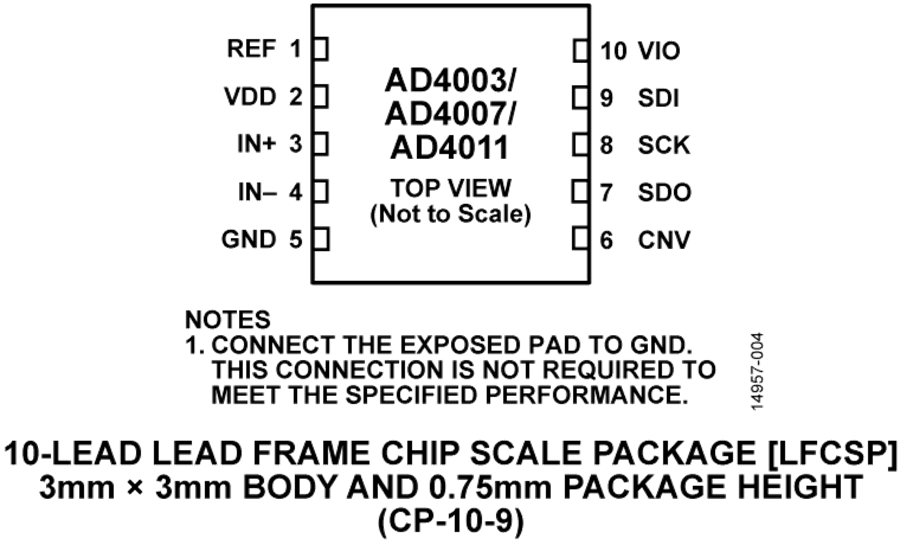

  10 引腳封裝：3 mm × 3 mm LFCSP

產品詳情

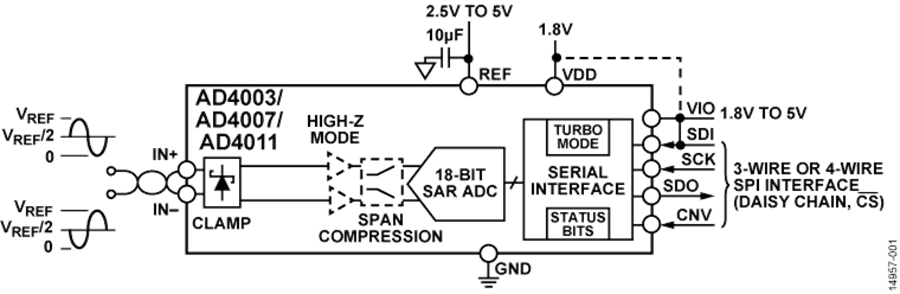

AD4011 是一款低噪聲、低功耗、高速 16 位 500 kSPS 精密逐次逼近寄存器 (SAR) 模數轉換器 (ADC)。它結合了多種易用特性，可以減少信號鏈功耗、降低信號鏈復雜性以及實現更高的通道密度。高阻模式與長時間采集相位相結合，消除了對專用高功率、高速 ADC 驅動器的需要，因此使更多的低功耗精密放大器可以直接驅動 AD4011 并提供最佳的性能。輸入范圍壓縮功能使 ADC 驅動放大器和 AD4011 可以采用公用供電軌工作，而不必使用負電源，同時還保留了完整的 ADC 代碼范圍。較低的串行外設接口 (SPI) 時鐘頻率要求降低了數字輸入/輸出功耗，擴大了處理器選項，并簡化了跨越數字隔離發送數據的任務。

AD4011 使用 1.8 V 電源進行工作，它具有 ±VREF 完全差分輸入范圍（VREF 的范圍為 2.4 V 至 5.1 V）。AD4011 在 500 kSPS 時僅消耗 4 mW，在渦流模式下具有最低 11 MHz SCK 速率，可以實現 ±1.0 LSB INL（最大值），在分辨率為 18 位時無失碼，并且在 1 kHz 時信噪比 (SNR) 為 100.5 dB（典型值）?；鶞孰妷涸谕獠繎?，并且可以獨立于電源電壓進行設置。

與 SPI 兼容的通用串行接口配有七種不同的模式，包括能夠使用 SDI 輸入在單根 3 線式總線上以菊花鏈形式連接多個 ADC，并且提供可選的繁忙指示器。AD4011 使用單獨的 VIO 電源，與 1.8 V、2.5 V、3 V 和 5 V 邏輯兼容。

AD4011 采用 10 引腳 MSOP 或 10 引腳 LFCSP 封裝，可在 ?40°C 至 +125°C 的溫度范圍內工作。此器件的引腳與 18 位 2 MSPS AD4003 兼容。

  自動測試設備

  機器自動化

  醫療器械

  電池供電設備

  精密數據采集系統
