優勢和特點
并行LVDS(DDR)輸出
帶內SFDR = 82 dBFS(340 MHz時,500 MSPS)
帶內SNR = 67.8 dBFS(340 MHz時,500 MSPS)
500 MSPS時每通道總功耗:1.1 W(默認設置)
噪聲密度 = ?153 dBFS/Hz (500 MSPS)
直流電源:1.25 V、2.50 V和3.3 V
靈活的輸入范圍1.46 V p-p至2.06 V p-p(標稱值2.06 V p-p)
95 dB通道隔離/串擾
幅度檢測位支持實現高效自動增益控制(AGC)
噪聲整形再量化器(NSR)選項支持主接收機功能
欲了解更多特性,請參考數據手冊
產品詳情
AD6679是一款135 MHz帶寬混合信號中頻(IF)接收機。內置雙通道、14位、500 MSPS模數轉換器(ADC)和各種數字信號處理模塊,包括四個寬帶DDC、一個NSR和VDR監控。 它具有片內緩沖器和采樣保持電路,專門針對低功耗、小尺寸和易用性而設計。 該產品設計支持通信應用,能夠實現高達2 GHz的寬帶寬模擬信號采樣。 AD6679針對寬輸入帶寬、高采樣速率、出色的線性度和小封裝低功耗而優化。
這款雙通道ADC內核采用多級、差分流水線架構,并集成了輸出糾錯邏輯。 每個ADC均具有寬帶寬輸入,支持用戶可選的各種輸入范圍。 集成基準電壓源可簡化設計。
應用
分集多頻段、多模數字接收機3G/4G、TD-SCDMA、W-CDMA、GSM、LTE-A
DOCSIS 3.0 CMTS上游接收路徑
HFC數字反向路徑接收機

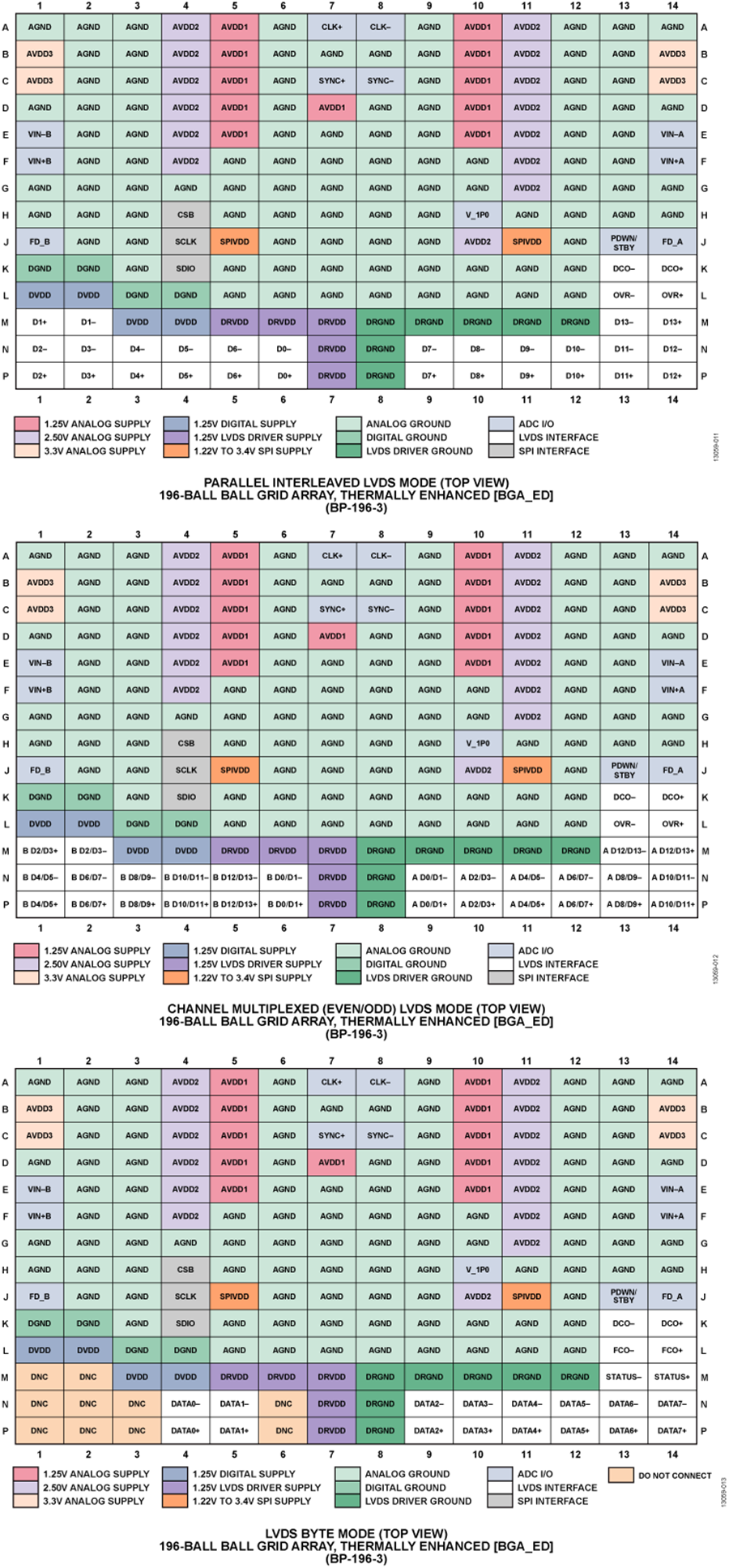

AD6679 引腳圖

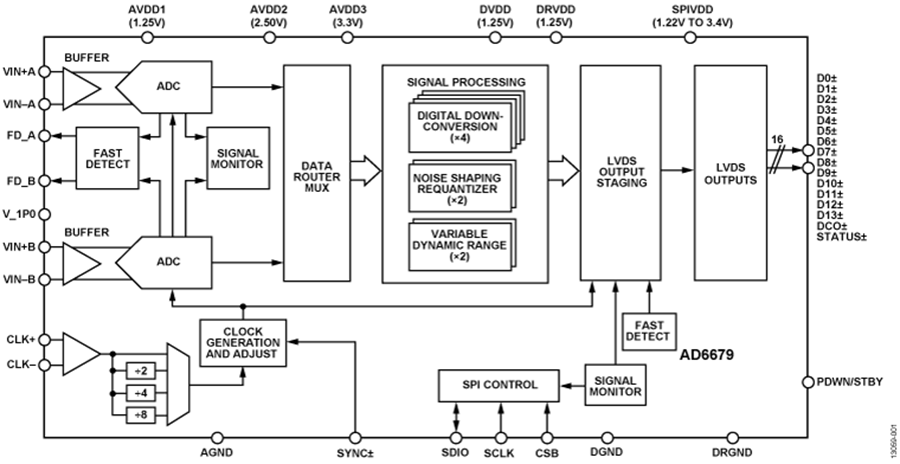

AD6679電路圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| AD6679BBPZRL7-500 | - | - | 立即購買 |
| AD6679BBPZ-500 | - | - | 立即購買 |
| 標題 | 類型 | 大小(KB) | 下載 |
|---|---|---|---|
| AN-1371: 可變動態范圍 (Rev. 0) | 1202 | 點擊下載 | |
| AN-1371: Variable Dynamic Range (Rev. 0) | 521 | 點擊下載 |
