優勢和特點
12位帶符號位SAR ADC
真雙極性模擬輸入
軟件可選輸入范圍:± 10V, ± 5V, ± 2.5V, 0至 10V
兩個帶通道序列器的模擬輸入
支持單端、真差分和偽差分三種模式
高模擬輸入阻抗
低功耗:26 mW
全功率信號帶寬: >13 MHz
2.5 V內部基準電壓
高速串行接口 – 1 MSPS 呑吐量
有關8通道和4通道等效器件,請分別參閱AD7328和AD7324
產品詳情
AD7322*是一款基于iCMOS(工業CMOS)工藝的雙通道、12位帶符號位的逐次逼近型ADC。 iCMOS是一種將高壓硅與亞微米CMOS及互補雙極性技術相結合的工藝。通過這種工藝,能開發工作在33V高電壓下的高性能模擬IC,其體積性能比是以往的高壓器件所無法實現的。 與采用傳統CMOS工藝的模擬IC不同,iCMOS元件不但可以輸入雙極性信號,同時還能提升性能,大幅降低功耗并減小封裝尺寸。
AD7322可輸入真雙極性模擬信號,它有四種軟件可選輸入范圍:±10 V、±5 V、±2.5 V和0至+10 V。每個模擬輸入通道支持獨立編程,可設為四個輸入范圍之一。 AD7322中的模擬輸入通道可通過編程設為單端、真差分或偽差分三種模式。
該ADC內置一個2.5 V的基準電壓,也可采用支持外部基準。如果在REFIN/OUT引腳上施加3V基準電壓,AD7322則可接受±12 V真雙極性模擬輸入。對于±12V輸入范圍,需采用最低±12V的VDD和 VSS 電源。該ADC配有一個高速串行接口,最高呑吐量可達1 MSPS。
**受美國專利第6,731,232.號保護。
ol { margin-top:0px; margin-right:0px; margin-bottom:0px; margin-left:25px; padding-top:0px; padding-right:0px; padding-bottom:10px; padding-left:0px;}li { padding-top:0px; padding-right:0px; padding-bottom:5px; padding-left:0px; margin-top:0px; margin-right:0px; margin-bottom:0px; margin-left:0px;}產品聚焦
AD7322可輸入真雙極性模擬信號,±10V、±5V、±2.5V和0V至10V單極信號
兩個模擬輸入可配置為兩個單端輸入、一個真差分輸入或一個偽差分輸入
1 MSPS串行接口。 SPI?-/QSPI?-/DSP-/MICROWIRE?-兼容接口
低功耗:最大30 mW(呑吐量為1 MSPS時)
通道序列器

AD7322 封裝圖

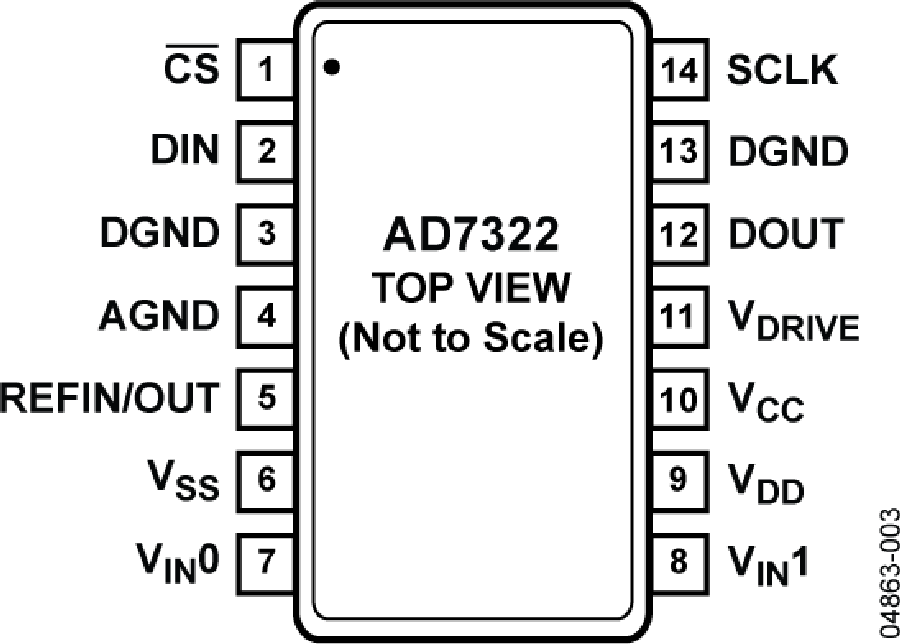

AD7322 引腳圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| AD7322BRUZ-REEL7 | - | - | 立即購買 |
| AD7322BRUZ | - | - | 立即購買 |
