制造商：ADI/AD
優勢和特點
高性能24位Σ-Δ型ADC
78 kHz輸出數據速率時，動態范圍為115 dB
312 kHz輸出數據速率時，動態范圍為109 dB
最大全濾波輸出字速率：312 kHz
可通過引腳選擇過采樣率（64×、128×、256×）
低功耗模式
靈活的SPI接口
全差分調制器輸入
片內差分放大器，用于信號緩沖
片內基準電壓緩沖
全頻帶低通有限脈沖響應(FIR)濾波器
超量程提醒引腳
數字增益校正寄存器
關斷模式
多器件通過SYNC引腳實現同步
菊花鏈連接
產品詳情
AD7764是一款高性能、24位Σ-Δ模數轉換器(ADC)，融合了寬輸入帶寬、高速特性，312 kHz輸出數據速率時動態范圍為109 dB。該轉換器具有出色的直流特性，非常適合在同時需要直流數據的情況下對交流信號進行高速數據采集。
利用AD7764可降低前端抗混疊濾波要求，從而大大簡化設計過程。AD7764提供可通過引腳選擇的64×、128×和256×抽取率。其它特性包括：集成緩沖用來驅動基準電壓，以及集成完全差分放大器用來緩沖調制器輸入并進行電平轉換.
當輸入信號超出了可接受范圍時，超量程提醒引腳會給出提示。AD7764還集成了內部增益與內部超量程寄存器，使之成為一款高度集成的緊湊型數據采集器件，只需極少的外圍元件。
它還提供低功耗模式，可顯著降低功耗，但不會降低輸出數據速率或可用輸入帶寬。
差分輸入由模擬調制器以最高40 MSPS的采樣速率進行采樣。調制器輸出由一系列低通濾波器處理。AD7764的采樣速率、濾波器轉折頻率和輸出字速率由外部時鐘頻率決定。
AD7764擁有全頻帶片內FIR濾波器，可在奈奎斯特(Nyquist)頻率點上獲得濾波器的全阻帶衰減，此特性可更好地防止大于奈奎斯特頻率的信號混疊回饋到輸入信號帶寬中。
輸入范圍取決于AD7764采用的基準電壓。當基準電壓為4 V時，模擬輸入范圍為基于2.048 V共模電壓的±3.2768 V差分偏置電壓。此共模偏置可利用片內差分放大器來實現，從而可進一步降低外部信號調理要求。
AD7764 采用28引腳TSSOP封裝，額定溫度范圍為?40°C至+85°C工業溫度范圍。
應用
數據采集系統
振動分析
儀器儀表

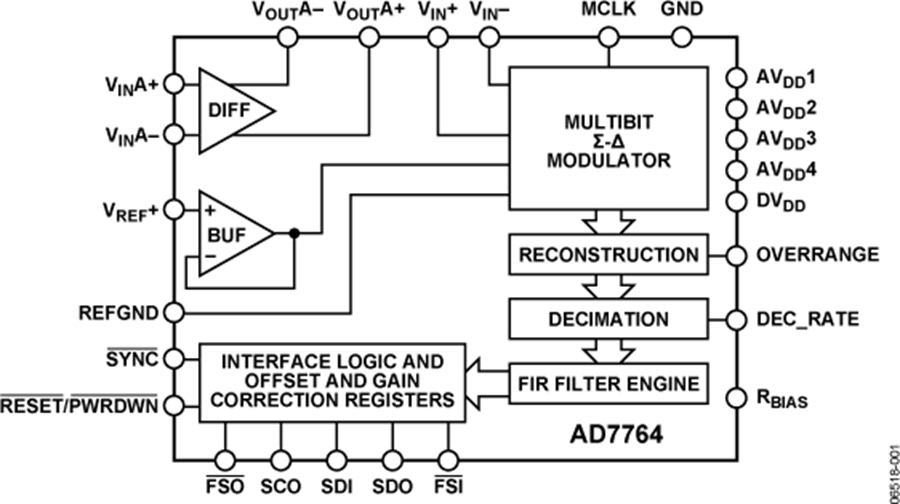

AD7764電路圖

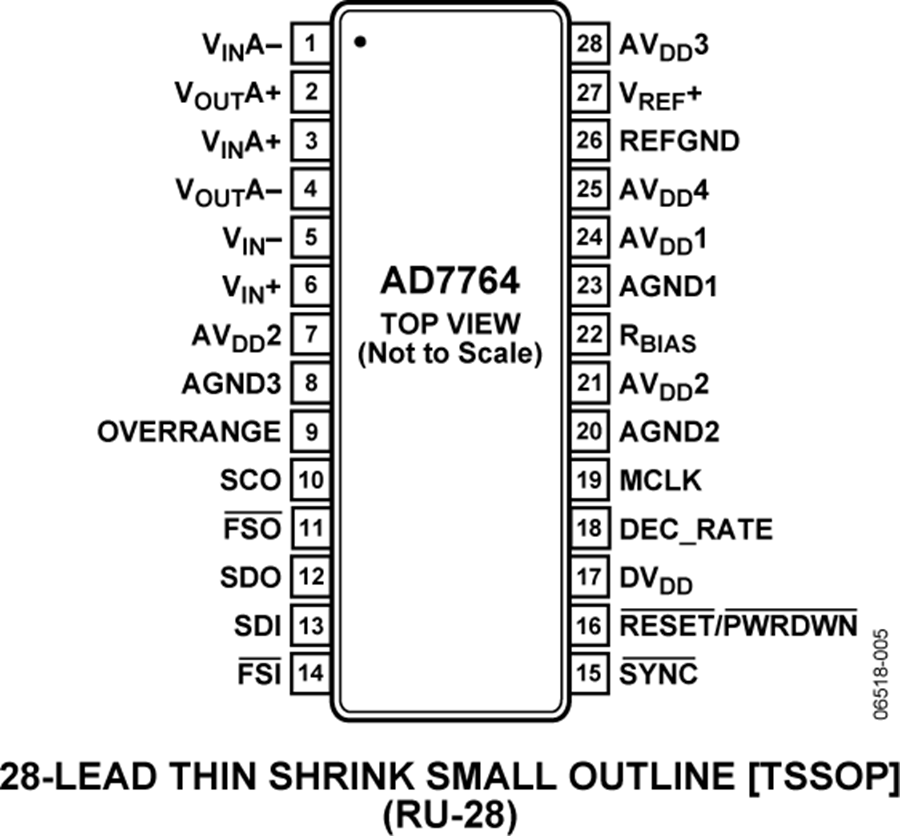

AD7764 引腳圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| AD7764BRUZ-REEL7 | - | - | 立即購買 |
| AD7764BRUZ | - | - | 立即購買 |
