優勢和特點

  滿足CCITT G.958 STM-1再生器—A型要求

  滿足Bellcore TR-NWT-000253 OC-3要求

  155 Mbps 時鐘恢復和數據重定時

  接受NRZ數據，無需前同步碼

  鎖相環型時鐘恢復，無需晶振

  量化器靈敏度：2 mV

  輸出抖動：2.0°（均方根）

  電平檢測范圍：2.0 mV至30 mV

  單電源供電：+5 V或–5.2 V

  低功耗：170 mW

  10 KH ECL/PECL 兼容輸出

  封裝：16引腳窄體150 Mil SOIC

產品詳情

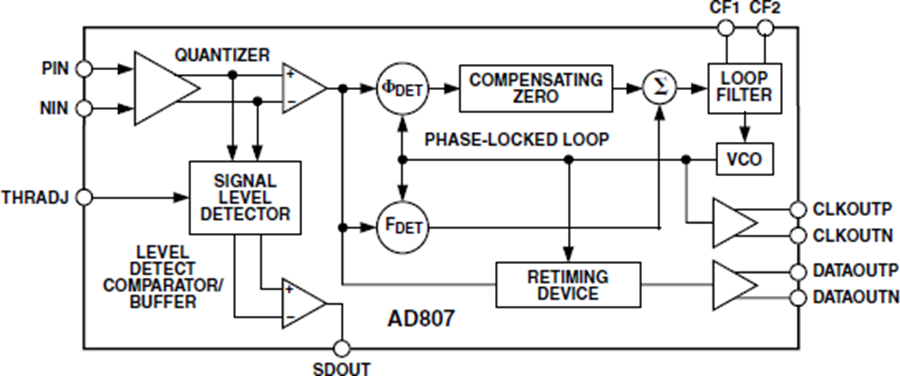

AD807可提供四種接收器功能：數據量化、信號電平檢測、時鐘恢復和數據重定時，適用于155 Mbps NRZ數據。該器件連同PIN二極管/前置放大器組合，可以用于高度集成、低成本、低功耗SONET OC-3或SDH STM-1光纖接收器。???????????????????????????????????

當輸入信號電平降至用戶可調閾值以下時，接收器前端信號電平檢測電路會予以提示。該閾值通過一個外部電阻設置。信號電平檢測電路的3 dB光學遲滯可防止信號電平檢測輸出顫振。

PLL具有經工廠調整的VCO中心頻率和頻率采集控制環路，二者配合可保證頻率采集無假鎖。這樣便無需依賴晶振或SAW濾波器等外部器件來協助頻率采集。

AD807利用兩個控制環路采集輸入數據的頻率和相位鎖定，無需外部控制。首先由頻率采集控制環路采集輸入數據的頻率，無需前同步碼便可采集到隨機或加擾數據的頻率鎖定。在鎖頻狀態，頻率誤差為0，鑒頻器無進一步影響。然后，相位采集控制環路開始工作，確保輸出相位跟蹤輸入相位。所用鑒相器已取得專利，幾乎可消除AD807整個器件的碼抖動。

VCO采用環形振蕩器結構以及低噪聲專利設計技術。抖動為2.0°（均方根）。正是采用完全差分信號結構，電源抑制比電路，以及使IC不受外來信號干擾的介質隔離工藝才得以實現低抖動特性。該器件可承受數百毫伏的電源噪聲，而抖動性能則不受影響。

環路阻尼由阻尼系數電容的值決定，用戶通過選擇該電容設置PLL的抖動峰值和采集時間。當阻尼系數為5或更大時，可輕松滿足CCITT G.958 A型抖動傳遞要求。

器件設計可保證在無輸入數據轉換時，時鐘輸出頻率的漂移小于20%。將阻尼系數電容CD短路，可使時鐘輸出頻率變?yōu)閂CO中心頻率。

AD807采用+5 V或–5.2 V單電源供電，功耗為140 mW。
