制造商：ADI/AD
優勢和特點
低成本
一個封裝中集成三個視頻放大器
針對視頻系統中的電纜驅動進行優化
出色的視頻特性 (RL = 150 W)0.1 dB增益平坦度：50 MHz差分增益誤差：0.03%差分相位誤差：0.06°
低功耗采用+3 V至±15 V單電源供電電源電流：每個放大器5.5 mA（最大值）
高速-3 dB帶寬：125 MHz（單位增益）壓擺率：500 V/μs
各通道均提供高速禁用功能關閉時間：80 ns
易于使用輸出電流：50 mA輸出擺幅：供電軌1 V范圍內
產品詳情
AD813是一款低功耗、單電源、三通道視頻放大器。各電流反饋型放大器均提供50 mA輸出電流，適合驅動一個后部端接的視頻負載(150 W) 。0.1 dB增益平坦度為50 MHz，同時差分增益和相位誤差分別為0.03%和0.06°。因此，AD813堪稱廣播和消費類視頻電子設備的理想之選。
AD813每個放大器的最大功耗低至5.5 mA，并且可以采用+3 V單電源供電。各放大器的輸出擺幅在任一供電軌的1 V范圍以內，處理視頻信號輕松自如。采用+5 V單電源供電時，AD813仍能達到20 MHz的0.1 dB平坦度，同時差分增益和相位性能分別為0.05%/0.05°。該器件提供14引腳小型塑封DIP和SOIC兩種封裝。這些特性均非常適合對尺寸和功耗有嚴格要求的便攜式和電池供電應用。
AD813具有出眾的帶寬(125 MHz)和壓擺率(500 V/μs)性能，適合許多需要+3 V單電源或最高±15 V雙電源的通用型高速應用。此外，AD813的每個放大器均內置高速禁用功能，可進入省電模式或提供高阻抗輸出。因此該器件也適合視頻多路復用應用。AD813的額定溫度范圍為-40°C至+85°C工業溫度范圍，提供塑封DIP和SOIC兩種封裝以及裸片形式。

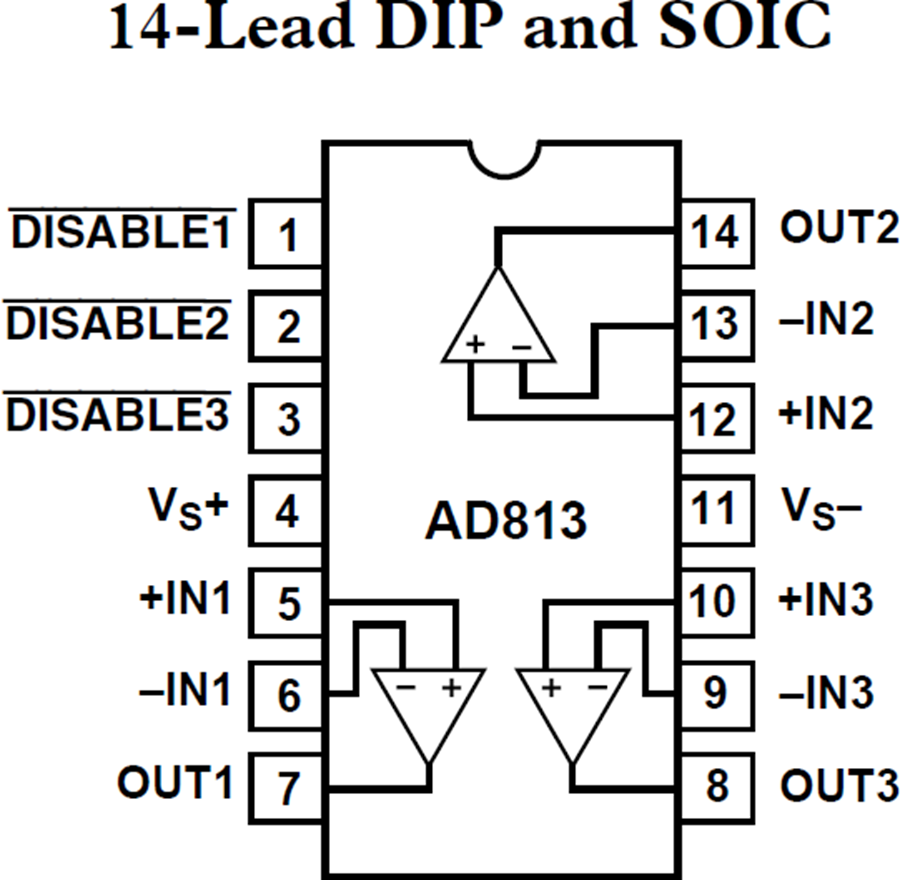

AD813電路圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| AD813ARZ-14-REEL7 | - | - | 立即購買 |
| AD813ARZ-14-REEL | - | - | 立即購買 |
| AD813ARZ-14 | - | - | 立即購買 |
| AD813AR-14 | - | - | 立即購買 |
| AD813ANZ | - | - | 立即購買 |
| AD813ACHIPS | - | - | 立即購買 |
