優勢和特點
高速
大信號帶寬:160 MHz
壓擺率:1000 V/μs(G = 1,Vo = 2 V峰峰值)
高共模抑制比(CMRR):65 dB (10 MHz)
高差分輸入阻抗:5 MΩ
輸入共模范圍:±10.5 V(±12 V電源)
用戶可調增益
寬電源電壓范圍:+5 V至±12 V
1%快速建立時間:8 ns
禁用特性
低失調:±3.4 mV(5 V電源)
2個片內比較器
小型封裝:5 x 5 mm、32引腳LFCSP
產品詳情
.line { color: #ff0000;}.line1 { color: #ff0000;}.line2 { color: #ff0000;}AD8143是一款三路、低成本、差分至單端接收器,專為通過雙絞線電纜接收紅綠藍(RGB)信號而設計,也可用于接收任何類型的模擬信號或進行高速數據傳輸,還內置兩個輔助比較器,用于接收數字或同步信號。AD8143可與三路、差分驅動器AD8133和AD8134配合使用,為通過5類無屏蔽雙絞線(UTP)電纜傳輸RGB信號應用(包括鍵盤-視頻-鼠標,即KVM)提供完整的低成本解決方案。
AD8143具有出色的共模抑制比(10 MHz時為65 dB),因而可以在高噪聲環境中使用低成本的無屏蔽雙絞線電纜。
AD8143采用+5 V至±12 V單電源供電,電源電壓范圍較寬,所以共模范圍也較寬。在驅動端與接收端之間的地電位相差數伏且不使用隔離變壓器的系統中,AD8143的寬共模輸入范圍能夠保持信號的完整性。
AD8143在增益為1保持穩定。利用外部電阻就可以輕松設置閉環增益。
AD8143采用5 mm x 5 mm、32引腳LFCSP封裝,工作溫度范圍為-40°C至+85°C擴展工業溫度范圍。
RGB視頻接收器
KVM(鍵盤-視頻-鼠標)
UTP(非屏蔽雙絞線)接收器

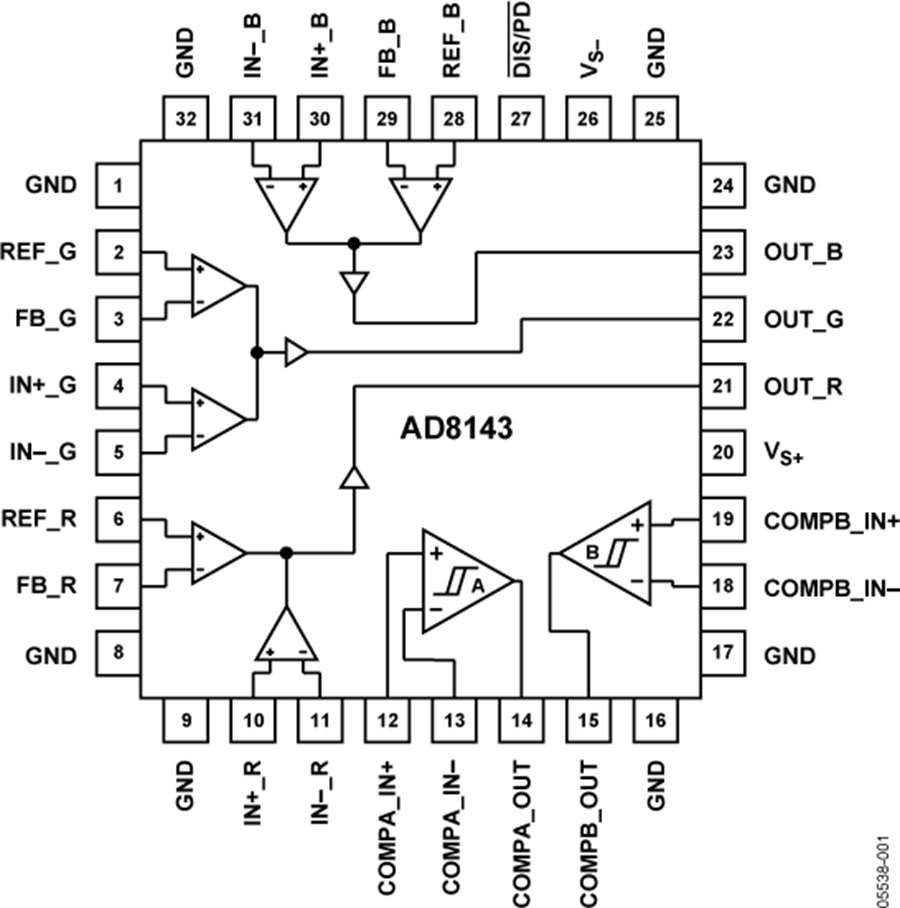

AD8143電路圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| AD8143ACPZ-REEL7 | - | - | 立即購買 |
| AD8143ACPZ-REEL | - | - | 立即購買 |
| 標題 | 類型 | 大?。↘B) | 下載 |
|---|---|---|---|
| UG-862: Evaluation Board for the AD8143/AD8145 High Speed, Triple Differential Receivers with Comparators (Rev. 0) | 356 | 點擊下載 |
