制造商：ADI/AD
優勢和特點
三路高速完全差分驅動器?3 dB、2 V 峰峰值帶寬(AD8146/AD8148)：700 MHz?3 dB、2 V 峰峰值帶寬(AD8147)：600 MHz0.1 dB、2 V 峰峰值帶寬：200 MHz壓擺率：3000 V/μ
固定增益(AD8146/AD8147：G = 2，AD8148：G = 4)
差分或單端輸入至差分輸出可以用作差分至差分接收器
驅動1條或2條100 Ω UTP電纜
可調輸出共模電壓(AD8146)
內部共模反饋網絡輸出平衡誤差：-50 dB (50 MHz)
片內共模同步編碼(AD8147/AD8148)
用于線路隔離的輸出下拉特性
低功耗：57 mA(5 V，3個驅動器，AD8146)
寬電源電壓范圍：+5 V至±5 V
提供4 mm x 4 mm 小型LFCSP封裝
產品詳情
AD8146/AD8147/AD8148均為三路、高速、差分或單端輸入至差分輸出驅動器。AD8146和AD8147具有2倍的固定增益，AD8148具有4倍的固定增益。三款器件均專為最高分辨率分量視頻信號而設計，但也可用于在5類UTP電纜或差分印刷電路板(PCB)傳輸線路上傳輸任何類型的模擬信號或高速數據。這些器件可以配合三路差分至單端接收器AD8145和交叉點開關AD8117使用，以便獲得能夠支持UXGA或1080p信號的視頻分配系統。
這些驅動器采用ADI公司的第二代XFCB雙極性工藝制造，具有700 MHz大信號帶寬和快速壓擺率。三者均具有內部共模反饋特性，在50 MHz時可提供于-60 dB達成的輸出幅度和相位匹配平衡，能夠抑制偶數階諧波并使輻射電磁干擾(EMI)降至最小。
AD8146各輸出的共模電壓可以設置為任何電平，以便在共模電壓上傳輸信號。AD8147和AD8148可在輸出的共模電壓下對垂直和水平同步信號進行編碼。所有輸出均可獨立地設置為低壓狀態，以便配合串聯二極管進行線路隔離，方便在同一雙絞線電纜上進行差分多路復用。
AD8146/AD8147/AD8148采用24引腳LFCSP封裝，工作溫度范圍為?40℃至+85℃。
應用
QXGA或1080p視頻傳輸
KVM網絡
無屏蔽雙絞線(UTP)視頻傳輸
差分信號多路復用

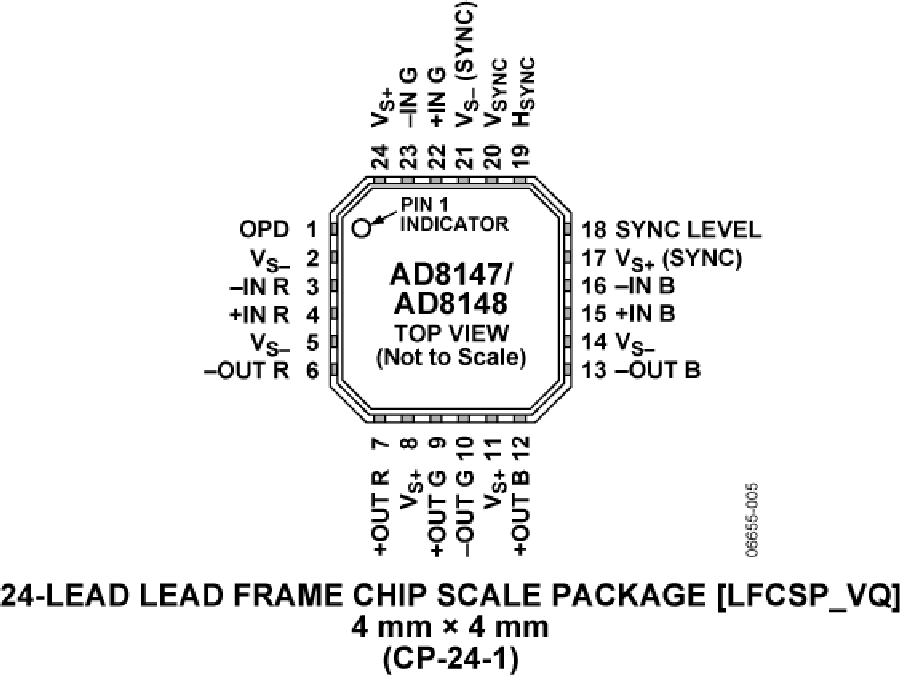

AD8147 引腳圖

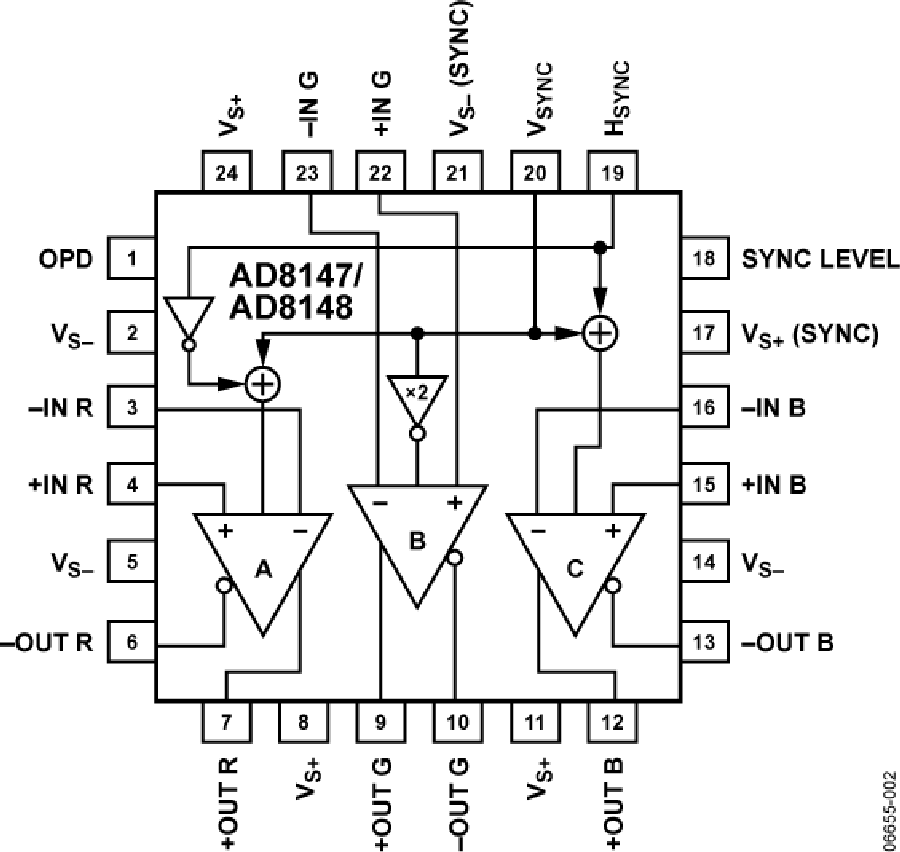

AD8147電路圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| AD8147ACPZ-RL | - | - | 立即購買 |
| AD8147ACPZ-R7 | - | - | 立即購買 |
| 標題 | 類型 | 大?。↘B） | 下載 |
|---|---|---|---|
| UG-861: Evaluation Board for the AD8147/AD8148 Triple Differential Drivers for Wideband Video (Rev. 0) | 961 | 點擊下載 |
