制造商：ADI/AD
優勢和特點
完全緩沖的輸入和輸出
快速通道切換：10 ns
內部電流反饋型輸出放大器高輸出驅動：50 mA通過外部電阻靈活設置增益
高速帶寬：250 MHz (G = +2)壓擺率：1000 V/μs0.1%快速建立時間：15 ns
低功耗：<10 mA
出色的視頻特性(RL = 150 O, G = +2)0.1 dB增益平坦度：大于80 MHz差分增益誤差：0.02%差分相位誤差：0.05°
低串?dāng)_：-78 dB (5 MHz)
高禁用隔離：-88 dB (5 MHz)
高關斷隔離：-92 dB (5 MHz)
低成本
產品詳情
AD8170 (2:1)和AD8174 (4:1)均為超高速緩沖式多路復用器，內置電流反饋型輸出放大器，其增益可以通過外部電阻編程設置，并且能夠提供50 mA輸出電流。-3 dB信號帶寬為250 MHz，壓擺率大于1000 V/μs。此外，AD8170和AD8174具有出色的視頻特性，差分增益和差分相位誤差分別低至0.02%和0.05°，0.1 dB平坦度達85 MHz。串?dāng)_低至70 dB，隔離性能優于82 dB，因而適合許多高速應用。兩款器件均為低功耗器件；采用±5 V電源供電時，功耗僅為9.7 mA。
AD8174具有高速禁用特性，允許輸出置于高阻抗?fàn)顟B(tài)，可以級聯信號級，因此關斷通道不會向輸出總線提供負載。此外，它在不用時可以關斷(SD)，從而使功耗降至最低(IS = 1.5 mA)。這些產品提供8引腳、14引腳PDIP和SOIC封裝。
本產品可提供評估板，訂購型號為：AD8170-EB和AD8174-EB。評估板的原理圖和布局參見產品數據手冊。

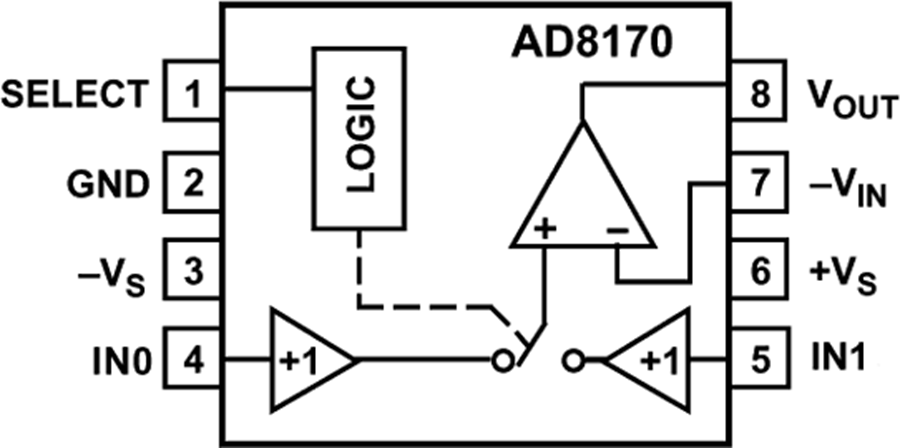

AD8170電路圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| AD8170ARZ-RL | - | - | 立即購買 |
| AD8170ARZ-R7 | - | - | 立即購買 |
| AD8170ARZ | - | - | 立即購買 |
| AD8170AR-REEL7 | - | - | 立即購買 |
| AD8170AR | - | - | 立即購買 |
| 標題 | 類型 | 大小（KB） | 下載 |
|---|---|---|---|
| AN-1024: 如何計算多路復用器的建立時間和采樣速率 (Rev. 0) | 439 | 點擊下載 | |
| AN-1024: How to Calculate the Settling Time and Sampling Rate of a Multiplexer (Rev. 0) | 210 | 點擊下載 |
