制造商：ADI/AD
優勢和特點
高通道數、三通道、16 × 5、高速、非阻塞式開關陣列
與16 x 9開關陣列AD8175/AD8176 和16 x 5開關陣列 AD8178 引腳兼容
差分或單端工作
支持共模同步和色彩同步工作模式
可提供解碼HV同步輸出
G = +2操作（差分輸入至差分輸出）
靈活的電源：+5 V或±2.5 V邏輯地便于控制接口
可對開關陣列進行串行或并行編程
利用高阻抗輸出禁用功能，多個器件可以相連，而且向輸出總線提供的負載極小
可通過外部引腳調整輸出共模和黑色電平
出色的交流性能（85 Hz時支持1600 × 1200）帶寬：500 MHz壓擺率：1800 V/μs1%建立時間：4 ns
低功耗：2.3 W
產品詳情
AD8177是一款高速、三通道16 視頻交叉點開關矩陣，支持1600 × 1200 RGB顯示器和85 Hz刷新率，帶寬為500 MHz，壓擺率為1800 V/μs。串?dāng)_性能為?88 dB，隔離性能為?94 dB (5 MHz)，因而適合許多高速視頻應用。 ?????????AD8177支持兩種工作模式：一種是共模(CM)同步信令通過開關傳遞的差分輸入至差分輸出模式，一種是共模信令通過開關移除的差分輸入至差分輸出模式。輸出共模和黑色電平可以通過外部引腳輕松設置。
?????????AD8177的獨立輸出緩沖器可以置于高阻抗?fàn)顟B(tài)，從而通過并行交叉點輸出來構建更大的陣列。輸入也可以并行。該器件提供串行和并行兩種編程模式。AD8177采用完全填充的26 × 26引腳PBGA封裝，工作溫度范圍為?40至+85工業溫度范圍。
?????????應用
RGB視頻開關
KVM
專業視頻設備

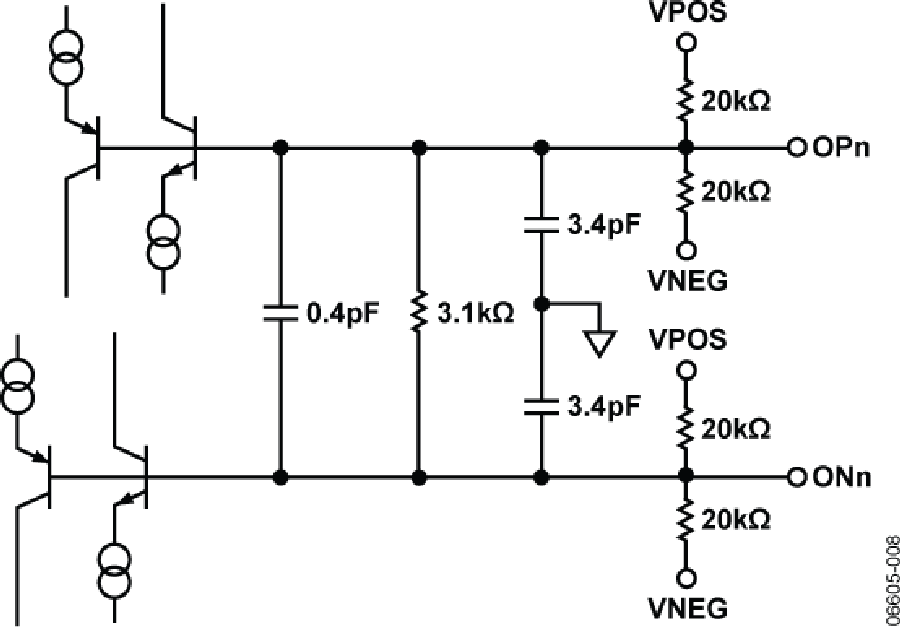

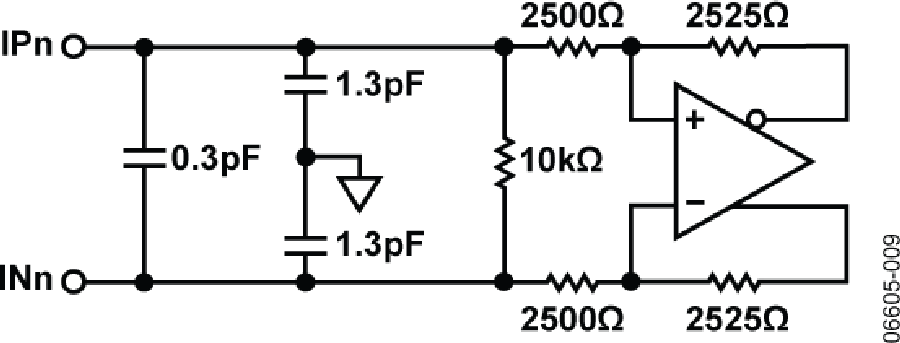

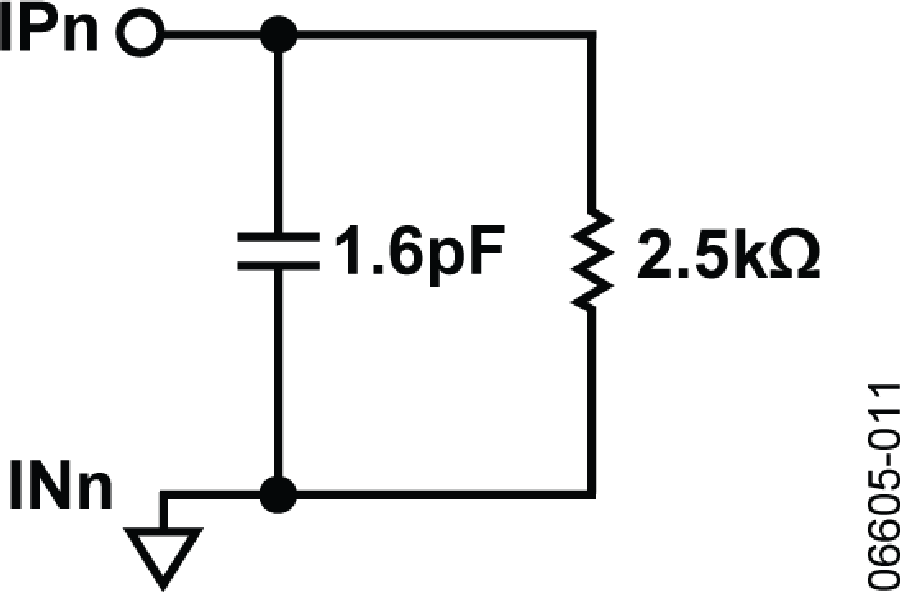

AD8177 封裝圖
AD8177 封裝圖
AD8177 封裝圖
AD8177 封裝圖
AD8177 封裝圖

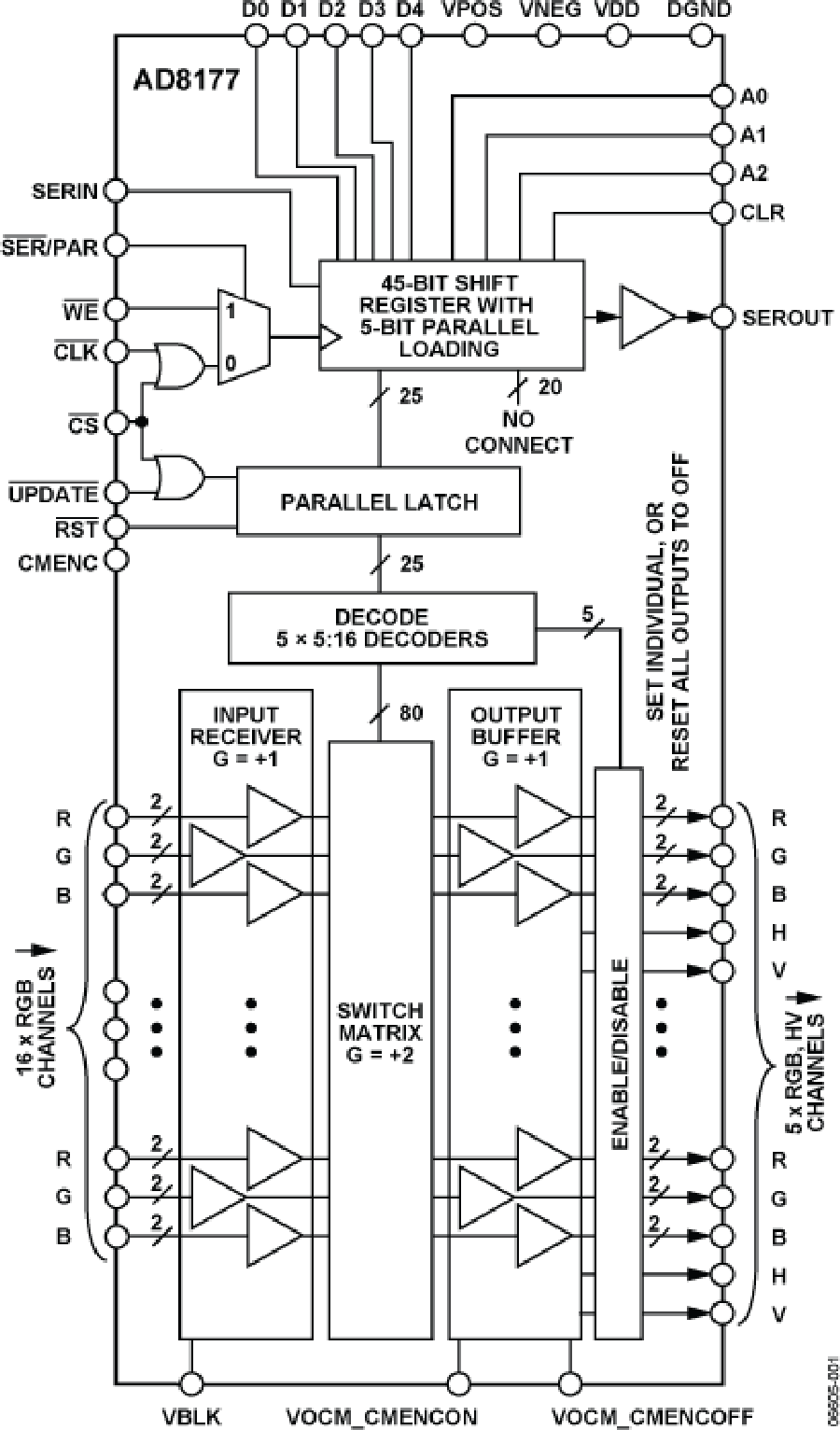

AD8177電路圖

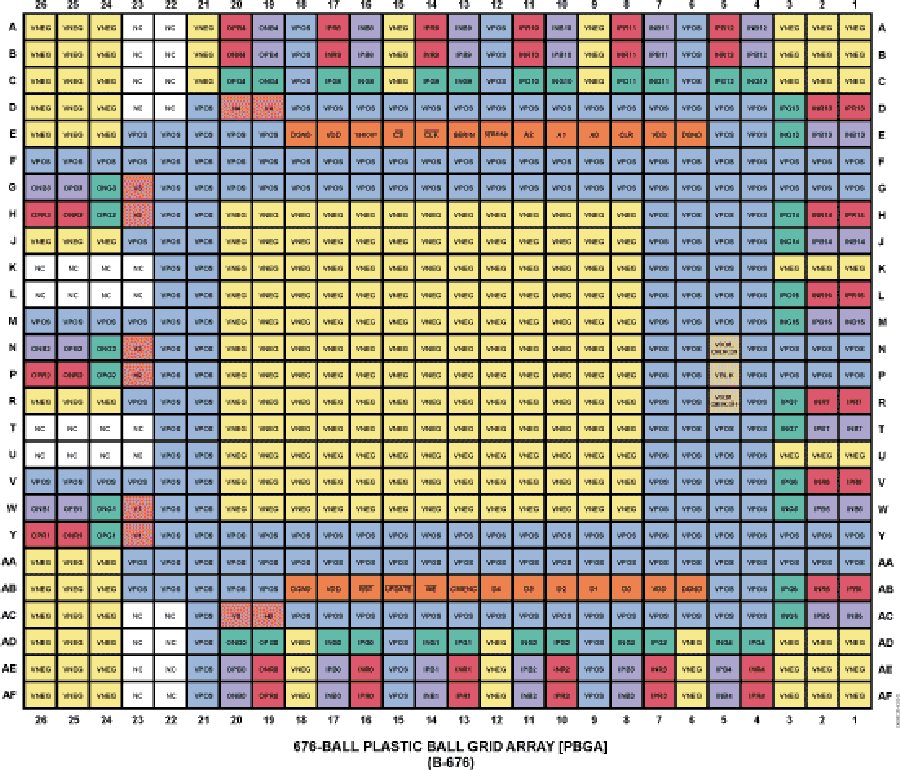

AD8177 引腳圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| AD8177ABPZ | - | - | 立即購買 |
| 標題 | 類型 | 大小（KB） | 下載 |
|---|---|---|---|
| UG-890: Evaluation Board for the AD8175/AD8176/AD8177/AD8178 Triple Video Crosspoint Switches (Rev. 0) | 776 | 點擊下載 |
