制造商：ADI/AD
優勢和特點
信噪比(SNR)：77.6 dBFS（70 MHz、125 MSPS）
無雜散動態范圍(SFDR)：88 dBc（70 MHz、125 MSPS）
低功耗：750 mW (125 MSPS)
1.8 V 模擬電源供電
1.8 V CMOS 或LVDS輸出電源
1至8整數輸入時鐘分頻器
中頻采樣頻率達300 MHz
欲了解更多特性，請參考數據手冊
產品詳情
AD9258是一款雙通道、14位 、125 MSPS模數轉換器(ADC)，旨在支持需要高性能、低成本、小尺寸且具多功能性的通信應用。這款雙通道ADC內核采用多級?、?差分流水線架構?，?并集成了輸出糾錯邏輯?。?每個ADC均具有寬帶寬?、?差分采樣保持模擬輸入放大器?，?支持用戶可選的各種輸入范圍?。?集成基準電壓源可簡化設計?。?占空比穩定器可用來補償ADC時鐘占空比的波動?，?使轉換器保持出色的性能。
ADC輸出數據可以直接路由至兩個外部14位輸出端口，這些輸出可以設置為1.8 V CMOS或LVDS。
需要時，靈活的省電選項可以明顯降低功耗。
設置與控制的編程利用三線式SPI兼容型串行接口來完成。
AD9258采用64引腳LFCSP封裝，額定溫度范圍為?40°C至+85°C工業溫度范圍。
產品聚焦
片內擾動選項可改善低功耗模擬輸入信號的無雜散動態范圍(SFDR)性能。
專有差分輸入在最高300 MHz的輸入頻率下仍保持出色的信噪比(SNR)性能。
采用1.8 V單電源供電，數字輸出驅動器則采用獨立電源供電，以支持1.8 V CMOS或LVDS輸出。
標準串行端口接口(SPI)支持各種產品特性和功能，例如：數據格式化（偏移二進制、二進制補碼或格雷碼）、時鐘DCS使能、節電模式、測試模式以及基準電壓模式等。
與AD9268引腳兼容，14位產品可輕松轉換至16位產品。AD9258還與面向較低采樣速率、低功耗應用的AD9251、AD9231和AD9204系列產品引腳兼容。
應用
通信
分集無線電系統
多模式數字接收機(3G)GSM, EDGE, WCDMA, LTE,CDMA2000, WiMAX, TD-SCDMA
I/Q 解調系統
智能天線系統
通用軟件無線電
寬帶數據應用
超聲設備
AD9258 引腳圖

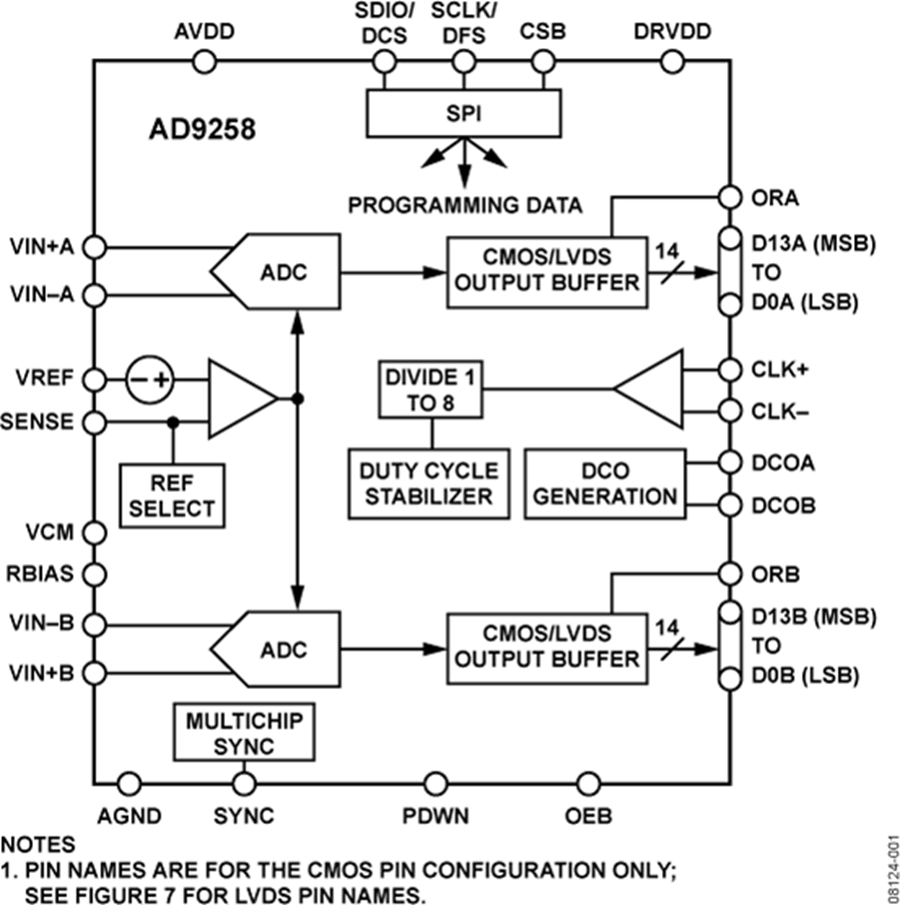

AD9258電路圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| AD9258BCPZRL7-80 | - | - | 立即購買 |
| AD9258BCPZRL7-125 | - | - | 立即購買 |
| AD9258BCPZRL7-105 | - | - | 立即購買 |
| AD9258BCPZ-80 | - | - | 立即購買 |
| AD9258BCPZ-125 | - | - | 立即購買 |
| AD9258BCPZ-105 | - | - | 立即購買 |
