優勢和特點
1.6 GHz差分時鐘輸入
3個可編程分頻器,編程范圍:1至32用于輸出到輸出延遲粗調的相位選擇
2路獨立的1.6 GHz LVPECL時鐘輸出LVPECL加性寬帶輸出抖動:225 fs均方根值
1路獨立的800 MHz/250 MHz LVDS/CMOS時鐘輸出LVDS/CMOS加性寬帶輸出抖動:300 fs均方根值/290 fs均方根值延遲時間最長10 ns
可利用4電平邏輯引腳進行器件配置
節省空間的32引腳LFCSP封裝
產品詳情
AD9514是一款多路輸出時鐘分配IC,具有低抖動和低相位噪聲特性,有助于實現最佳數據轉換器性能。這款器件也適合相位噪聲和抖動要求嚴格的其它應用。???
它提供3路獨立的時鐘輸出,其中2路為LVPECL,第3路輸出可設置為LVDS或CMOS電平。LVPECL輸出的工作頻率可達1.6 GHz,第3路輸出的工作頻率在LVDS模式下可達800 MHz,在CMOS模式下可達250 MHz。
每路輸出都具有可編程分頻器,可設置1至32的整數分頻比。一路時鐘輸出相對于另一路時鐘輸出的相位可通過分頻器相位選擇功能進行設置,用作時序粗調。
LVDS/CMOS輸出提供延遲特性,具有三個可選的滿量程延遲值(1.5 ns、5 ns及10 ns),均可提供16級精調。
AD9514無需外部控制器即可進行操作或設置。器件通過11個引腳(S0至S10)和4個邏輯電平進行編程。編程引腳內部偏置為? VS。VREF引腳提供? VS電平。VS(3.3 V)和GND(0 V)提供另外兩個邏輯電平。
AD9514非常適合數據轉換器時鐘應用,利用亞皮秒抖動編碼信號,可實現最佳的轉換器性能。
AD9514提供32引腳LFCSP封裝,采用3.3 V單電源供電。溫度范圍為?40°C至+85°C。
應用
低抖動、低相位噪聲時鐘分配
為高速ADC、DAC、DDS、DDC、DUC、MxFE提供時鐘
高性能無線收發器
高性能儀器儀表
寬帶基礎設施
自動測試設備

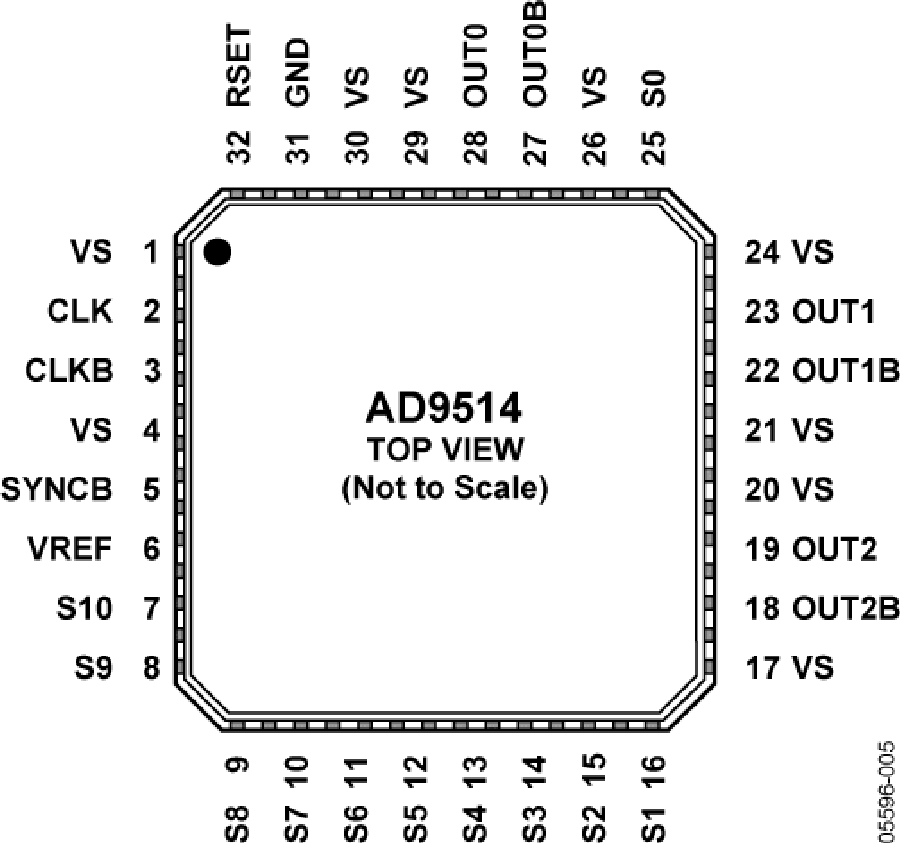

AD9514 引腳圖

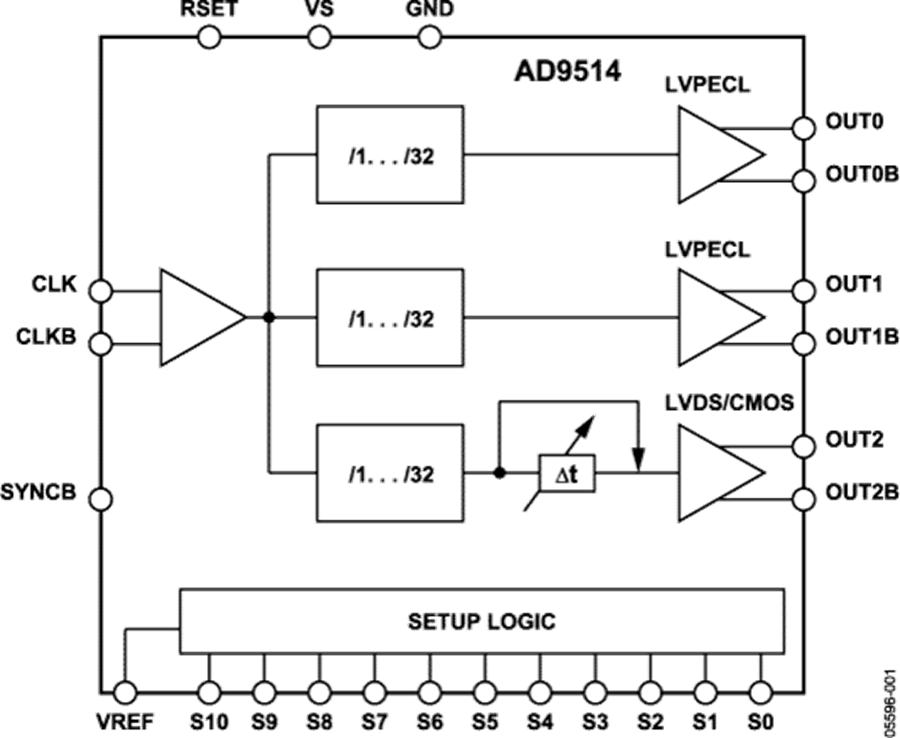

AD9514電路圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| AD9514BCPZ-REEL7 | - | - | 立即購買 |
| AD9514BCPZ | - | - | 立即購買 |
