制造商：ADI/AD
優勢和特點
低相位噪聲鎖相環(PLL) -- 片內VCO調諧范圍：1.45 GHz至1.80 GHz-- 可選外部VCO/VCXO，最高達2.4 GHz-- 1路差分或2路單端基準輸入
6對1.6 GHz LVPECL輸出-- 每對輸出共用1至32分頻器和粗調相位延遲-- 加性輸出抖動：225 fs rms-- 通道間偏斜成對輸出小于10 ps
4對800 MHz LVDS時鐘輸出-- 每對輸出共用兩個級聯的1至32分頻器和粗調相位延遲-- 加性輸出抖動：275 fs rms
上電時所有輸出自動同步
提供手動輸出同步
64引腳LFCSP
欲了解更多特性，請參考數據手冊
三對 1.6 GHz LVPECL 輸出每對共用1至32分頻器和粗調相位延遲加性輸出抖動：225 fS均方根值通道間偏斜成對輸出小于10 ps
兩對800 MHz LVDS時鐘輸出每對共用兩個級聯的1至32分頻器和粗調相位延遲加性輸出抖動：275 fS均方根值可以精調每路LVDS輸出的延遲(ΔT)
上電時所有輸出自動同步
串行控制端口
64引腳LFCSP封裝
產品詳情
AD9516-4*提供多路輸出時鐘分配功能，具有亞皮秒級抖動性能，并且片內集成鎖相環(PLL)和電壓控制振蕩器(VCO)。片內VCO的調諧頻率范圍為1.45 GHz至1.80 GHz。也可以使用最高2.4 GHz的外部VCO/VCXO。AD9516-4具有出色的低抖動和相位噪聲特性，可極大地提升數據轉換器的性能，并且也有利于其它相位噪聲和抖動要求嚴苛的應用。
AD9516-4提供6路LVPECL輸出（分為三對）、4路LVDS輸出（分為兩對）和8路CMOS輸出（每路LVDS輸出對應兩路）。LVPECL輸出的工作頻率達1.6 GHz，LVDS輸出的工作頻率達800 MHz，CMOS輸出的工作頻率達250 MHz。
每對輸出均有分頻器，其分頻比和粗調延遲（或相位）均可以設置。LVPECL輸出的分頻范圍為1至32。LVDS/CMOS輸出的分頻范圍最高可達1024。
AD9516-4提供64引腳LFCSP封裝，可以采用3.3 V單電源供電。將電荷泵電源(VCP)與5V電壓相連時，可以使用外部VCO，它需要更寬的電壓范圍。獨立的LVPECL電源可以為2.5 V至3.3 V（標稱值）。
AD9516-4的額定工作溫度范圍為?40°C至+85°C工業溫度范圍。
應用低抖動、低相位噪聲時鐘分配
10/40/100 Gb/s網絡線路卡，包括SONET、同步以太網、OTU2/3/4
前向糾錯(G.710)
為高速ADC、DAC、DDS、DDC、DUC、MxFE提供時鐘
高性能無線收發器
自動測試設備(ATE)和高性能儀器儀表
* AD9516泛指AD9516系列的所有器件。但是，使用AD9516-4時，它僅指AD9516系列的該特定器件。

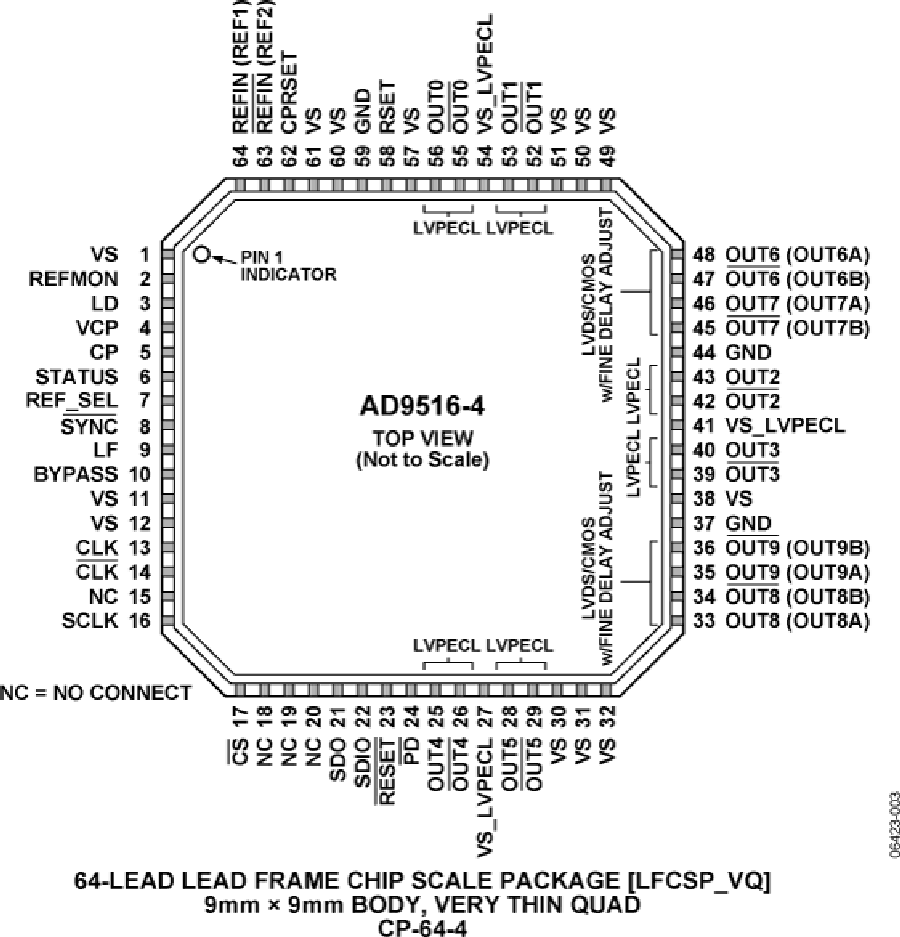

AD9516-4 引腳圖

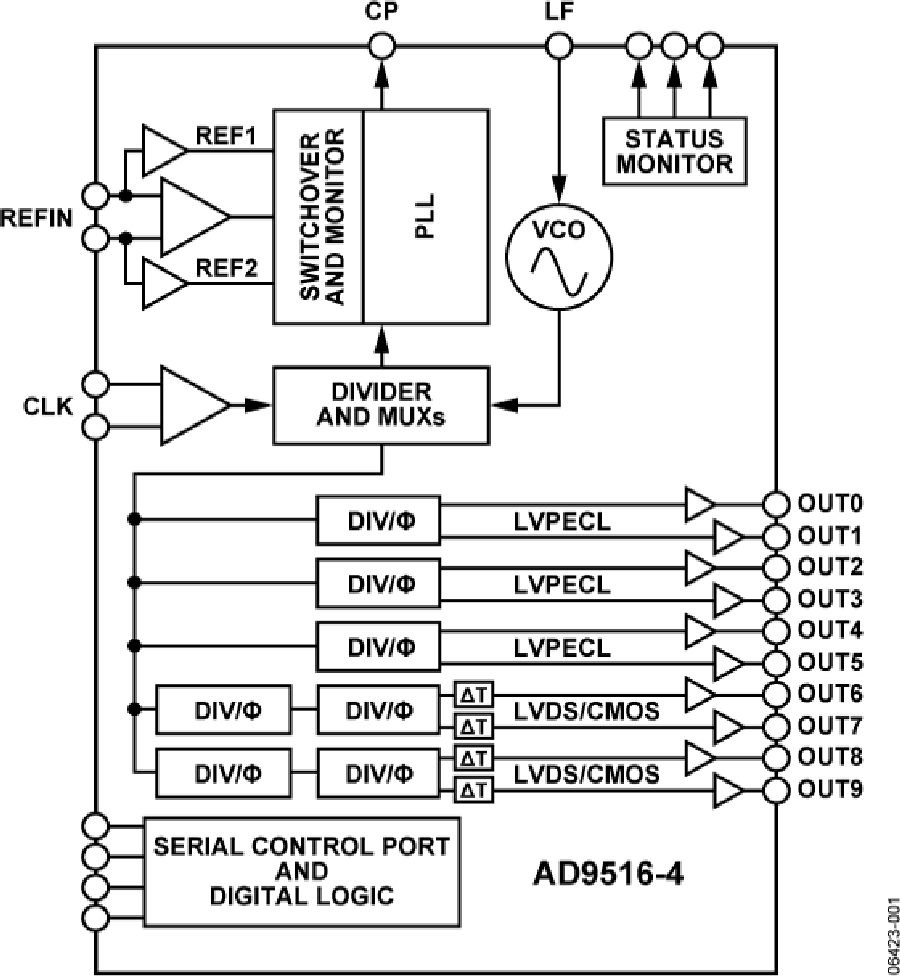

AD9516-4電路圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| AD9516-4BCPZ-REEL7 | - | - | 立即購買 |
| AD9516-4BCPZ | - | - | 立即購買 |
