制造商：ADI/AD
優勢和特點
片內VCO的調諧頻率范圍為2.55 GHz至2.95 GHz
可選外部VCO/VCXO，最高達2.4 GHz
1路差分或2路單端基準輸入
基準監控功能
自動/手動基準電壓源切換/保持模式
自動從保持模式恢復
接受最高250 MHz的基準頻率
可編程PFD路徑延遲
可選數字或模擬時鐘檢測
三對1.6 GHz LVPECL輸出每對共用1至32分頻器和粗調相位延遲加性輸出抖動：225 fS 均方根值通道間偏斜成對輸出小于10 ps
上電時所有輸出自動同步
可以根據需要手動同步多路輸出
串行控制端口
48引腳LFCSP封裝
產品詳情
AD9518-0*提供多路輸出時鐘分配功能，具有亞皮秒級抖動性能，并且片內集成鎖相環(PLL)和電壓控制振蕩器(VCO)。 片內VCO的調諧頻率范圍為2.55 GHz至2.95 GHz。 也可以使用最高2.4 GHz的外部VCO/VCXO。AD9518-0具有出色的低抖動和相位噪聲特性，可極大地提升數據轉換器的性能，并且也有利于其它相位噪聲和抖動要求嚴苛的應用。
AD9518-0具有六路LVPECL輸出（分為三組）。 LVPECL輸出的工作頻率可達1.6 GHz。
每對輸出均有分頻器，其分頻比和粗調延遲（或相位）均可以設置。 LVPECL輸出的分頻范圍為1至32。
AD9518-0提供48引腳LFCSP封裝，可以采用3.3 V單電源供電。采用外部VCO時，需要更寬的電壓范圍, 可通過將電荷泵電源(VCP)與5.5 V電壓相連來實現。 獨立的LVPECL電源可以為2.375 V至3.6 V。 AD9518-0的額定工作溫度范圍為?40°C至+85°C工業溫度范圍。
應用
低抖動、低相位噪聲時鐘分配
10/40/100 Gb/s網絡線路卡，包括SONET、同步以太網、OTU2/3/4
前向糾錯(G.710)
為高速ADC、DAC、DDS、DDC、DUC、MxFE提供時鐘
高性能無線收發器
自動測試設備(ATE)和高性能儀器儀表
*AD9518泛指AD9518系列的所有器件。 但是，使用AD9518-0時，它僅指AD9518系列的該特定器件。

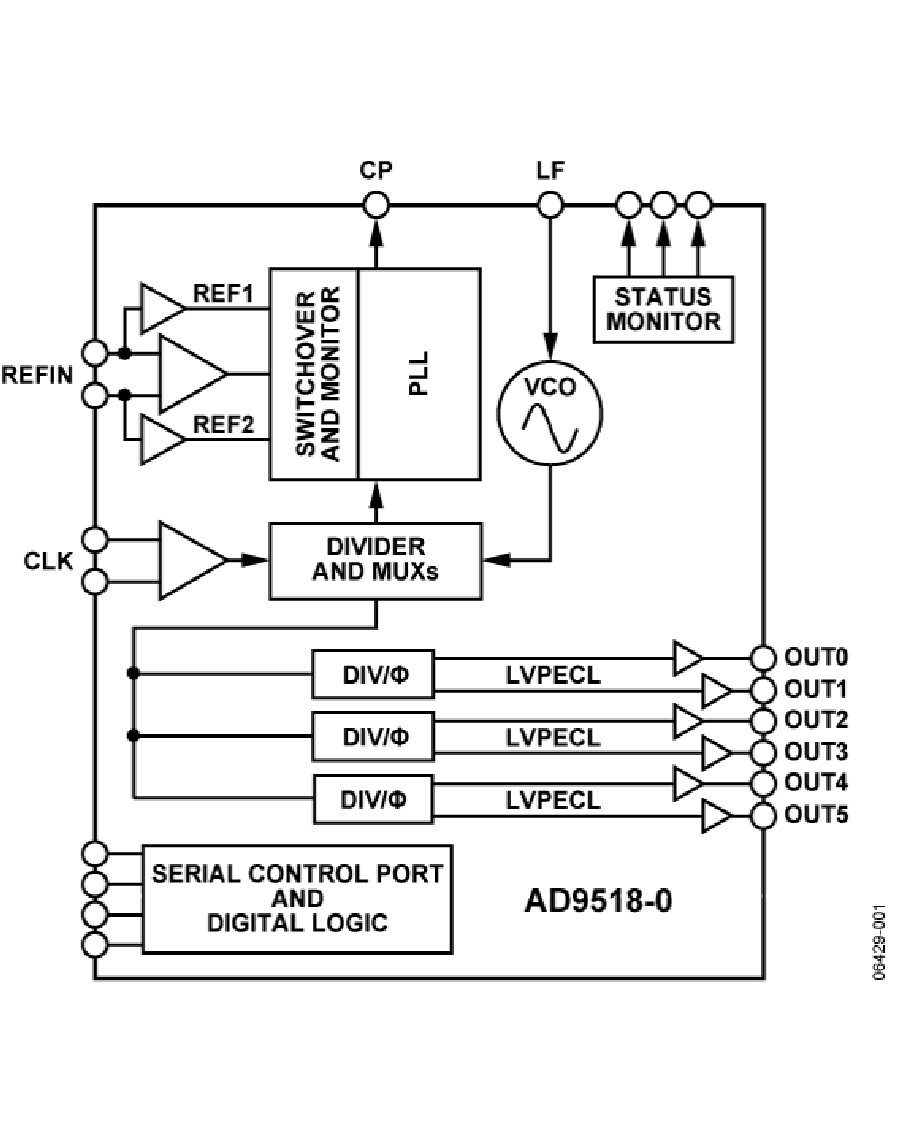

AD9518-0電路圖

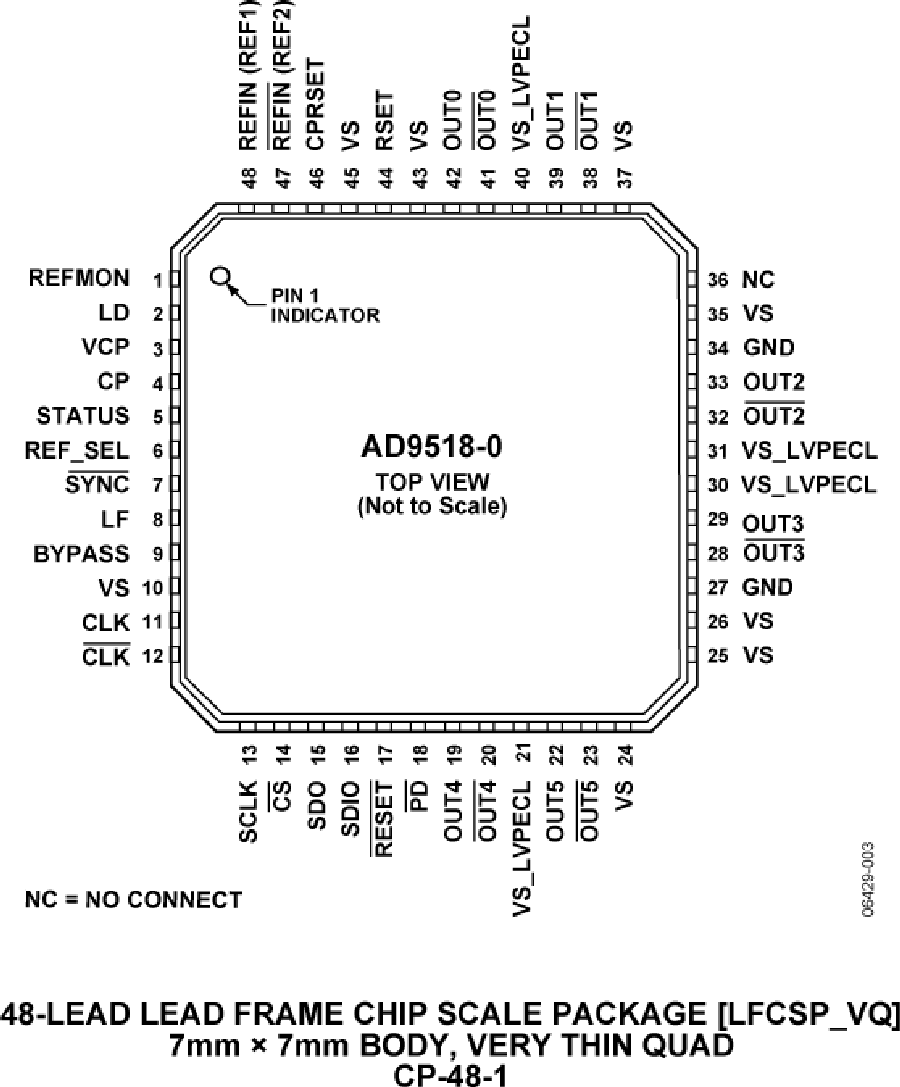

AD9518-0 引腳圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| AD9518-0ABCPZ-RL7 | - | - | 立即購買 |
| AD9518-0ABCPZ | - | - | 立即購買 |
| AD9518-0BCPZ-REEL7 | - | - | 立即購買 |
| AD9518-0BCPZ | - | - | 立即購買 |
