制造商：ADI/AD
優勢和特點
軌到軌輸入和輸出
電源抑制比(PSRR)：98dB（最小值）
共模抑制比(CMRR)：95 dB（最小值）
失調電壓：120 μV（最大值）
單電源供電：2.7 V至5.5 V
雙電源供電：±1.35 V至±2.75 V
寬帶寬：10 MHz
低噪聲- 2 μV p-p（0.1 Hz至10 Hz）- 14.5nV/√Hz（1kHz時）
低輸入偏置電流：2 pA（最大值）
產品詳情
ADA4500-2是一款雙通道、10 MHz、14.5 nV/√Hz、低功耗放大器，具有軌到軌輸入和輸出擺幅，可采用2.7 V至5.5 V單電源工作，并與業界標準標稱電壓+3.0 V、+3.3 V、+5.0 V和±2.5 V兼容。該放大器采用新穎的零交越失真電路拓?fù)浣Y(jié)構，能夠在整個軌到軌輸入共模范圍內提供高線性度，并具有出色的電源抑制比(PSRR)和共模抑制比(CMRR)性能，而不會像傳統互補軌到軌輸入級那樣出現交越失真。所得到的運算放大器還具有出色的精度、寬帶寬和極低偏置電流。
這種特性組合使ADA4500-2成為精密傳感器應用的理想選擇，因?yàn)樗梢詫㈦娫措妷鹤兓斐傻恼`差降至最低，同時在整個輸入電壓范圍內保持高CMRR性能。ADA4500-2還是一款適合驅動模數轉換器(ADC)的出色放大器，因?yàn)槠漭敵霾粫?huì)在共模電壓條件下出現失真，這使得ADC能夠使用其整個輸入電壓范圍，從而使轉換子系統的動態范圍達到最大。
傳感器、手持式儀器、精密信號調理和病人監護儀等許多應用都能從ADA4500-2的特性獲益。
ADA4500-2的額定溫度范圍為?40°C至+125°C擴展工業溫度范圍，提供8引腳MSOP封裝和8引腳LFCSP封裝。
應用?壓力和位置傳感器?遠程安保?醫療監視器?過程控制?危險探測器?光電二極管應用

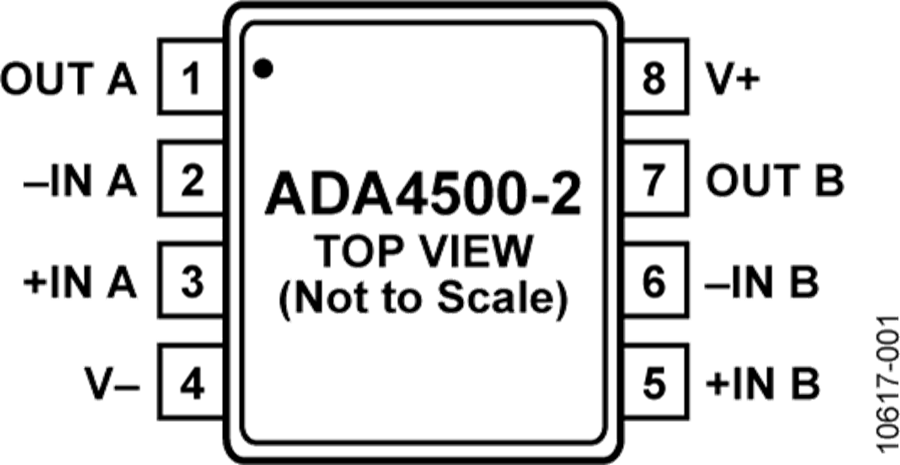

ADA4500-2 引腳圖
ADA4500-2 引腳圖
ADA4500-2電路圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| ADA4500-2ARMZ-RL | - | - | 立即購買 |
| ADA4500-2ARMZ-R7 | - | - | 立即購買 |
| ADA4500-2ARMZ | - | - | 立即購買 |
| ADA4500-2ACPZ-RL | - | - | 立即購買 |
| ADA4500-2ACPZ-R7 | - | - | 立即購買 |
