制造商：ADI/AD
優勢和特點
通過汽車應用認證
完全可編程音頻DSP，可改善聲音處理性能
可利用專有圖形編程工具SigmaStudio開發自定義信號流程
294.912 MHz、32位SigmaDSP內核(1.2 V)48 kHz時每樣本最多6144個SIMD指令40 k字參數/數據RAM48 kHz時數字音頻延遲池最高800 ms
音頻I/O和路由4個串行輸入端口，4個串行輸出端口48通道、32位數字I/O，采樣速率高達192 kHz
用于TDM、I2S、左對齊和右對齊格式、以及PCM的靈活配置多達8個立體聲ASRC，比率范圍從1:8到7.75:1和139 dB DNR
立體聲S/PDIF輸入和輸出
欲了解更多特性，請參考數據手冊
產品詳情
ADAU1452/ADAU1451/ADAU1450是獲得汽車認證的音頻處理器，數字信號處理能力遠超早先的SigmaDSP?器件。 其硬件架構經過重構，針對高效音頻處理做了優化。 音頻處理算法采用逐樣本和逐模塊范式實現，它們可在信號處理流程中同時執行，方法是使用圖形編程工具SigmaStudio?。 與前幾代SigmaDSP所需的指令相比，重構的數字信號處理器(DSP)內核架構能以大幅精簡的指令執行某類音頻處理算法，從而極大地改善代碼效率。
1.2 V、32位DSP內核的工作頻率最高可達294.912 MHz，每樣本以48 kHz標準采樣速率執行最多6144條指令。 另外，除了工業標準速率，還提供各種寬范圍采樣速率。 整數PLL和靈活的時鐘發生器硬件可同時生成最多15個音頻采樣速率。 這些時鐘發生器與板載異步采樣速率轉換器(ASRC)以及靈活的硬件音頻路由矩陣結合，使ADAU1452/ADAU1451/ADAU1450成為理想的音頻集線器，極大地簡化了復雜的多速率音頻系統設計。
ADAU1452/ADAU1451/ADAU1450集成高度可配置的串行端口、S/PDIF接口（ADAU1452和ADAU1451上）和多功能輸入/輸出引腳，可連接廣泛的ADC、DAC、數字音頻器件、放大器和控制電路。 這些器件針對性地集成了抽取濾波器，能直接連接PDM輸出型MEMS麥克風。
獨立的從機器件和主機I2C/SPI控制端口不但允許通過外部主機器件對ADAU1452/ADAU1451/ADAU1450進行編程和配置，而且作為主機還允許直接編程和配置外部從機器件。 利用此靈活性，再加上自引導功能，即可設計出獨立系統，無需外部輸入即可正常工作。
高能效DSP內核執行整個程序，其功耗僅為幾百mW，甚至在溫度超過100℃的最差情況下，也可在最高程序負載下運行，同時功耗低于一瓦特。ADAU1452/ADAU1451/ADAU1450具有相對較低的功耗和小尺寸，是代替體積較大的通用DSP器件的理想選擇——后者在相同的處理負載下功耗更高。
ADAU1452、ADAU1451和ADAU1450的區別
該器件的三種型號通過存儲器、DSP內核頻率、S/PDIF接口的可用性以及ASRC配置加以區分。
由于ADAU1450不包含S/PDIF接收器和發射器，所以其SPDIFIN和SPDIFOUT引腳無效。 此外，ADAU1450中任何與S/PDIF輸入或輸出相關的寄存器設置在其工作時均無效。 同樣，由于ADAU1450不包含ASRC，所以ADAU1450中任何與ASRC相關的寄存器設置在其工作時均無效。
應用
汽車音頻處理音響主機導航系統后座娛樂系統DSP放大器（音響系統放大器）
商用和專業音頻處理

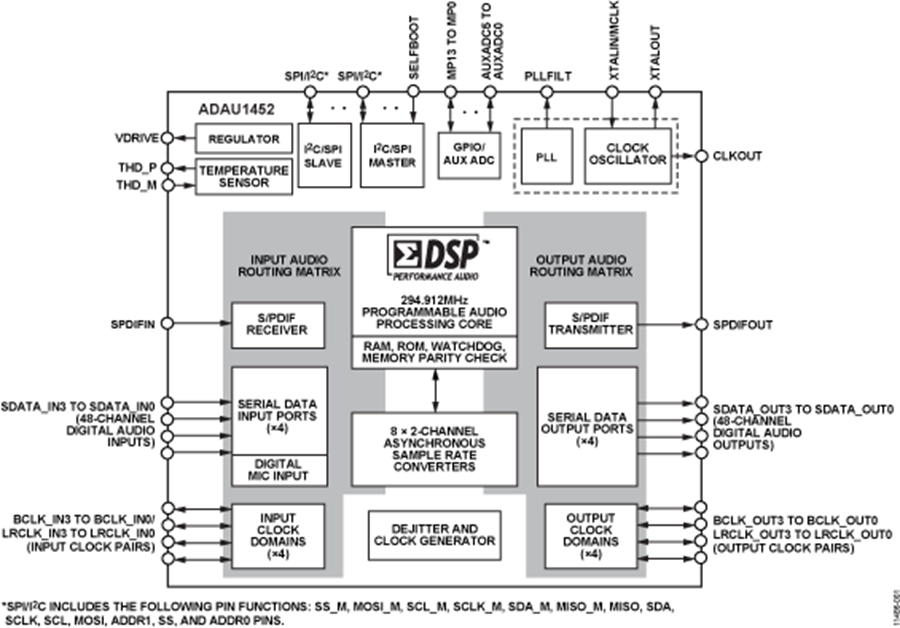

ADAU1452電路圖

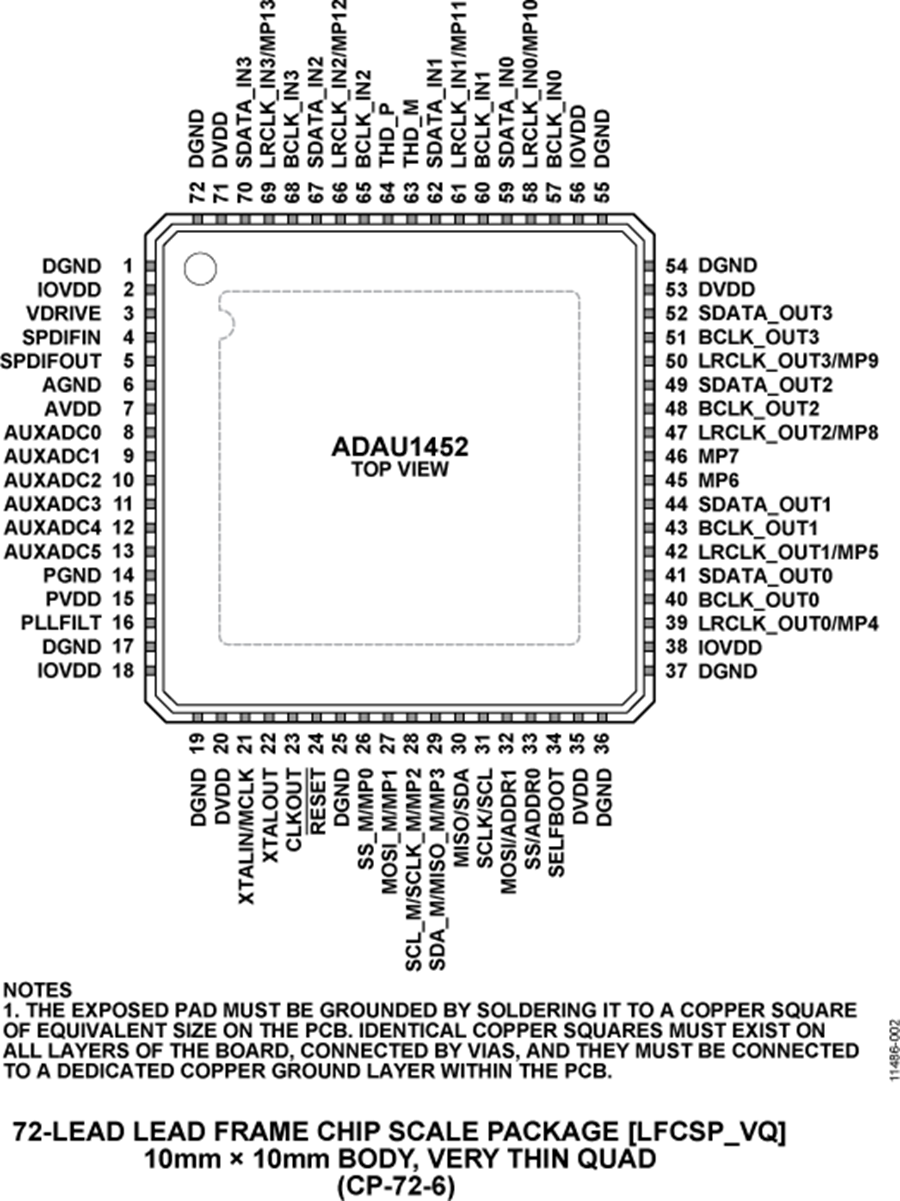

ADAU1452 引腳圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| ADAU1452WBCPZ-RL | - | - | 立即購買 |
| ADAU1452WBCPZ | - | - | 立即購買 |
| 標題 | 類型 | 大?。↘B） | 下載 |
|---|---|---|---|
| UG-636：評估ADAU1452 SigmaDSP音頻處理器 | 1786 | 點擊下載 | |
| UG-636:Evaluating the ADAU1452 SigmaDSP Audio Processor | 1786 | 點擊下載 |
ADAU1401是一款完整的單芯片音頻系統，具有28位/ 56位音頻DSP，ADC，DAC和類似微控制器的控制接口。信號處理包括均衡，交叉，低音增強，多頻帶動態處理，延遲補償，揚聲器補償和立體聲圖像加寬。此處理可用于補償揚聲器，放大器和收聽環境的實際限制，從而極大地改善了感知的音頻質量。
ADI公司的ADAU1781是低功耗24位立體聲編譯碼器，Sigma的DSP音頻處理核，低噪聲DAC和ADC支持采樣速率從8kHz到96kHz，揚聲器能向8歐姆負載輸出400mW，模擬和數字I / O電壓1.8 V- 3.3 V，主要用在數碼相機和數碼攝像機。
ADAU1777是一款具有四個輸入和兩個輸出的編解碼器，內置數字處理器，可執行濾波、電平控制、信號電平監控和混合。從模擬輸入至DSP內核再到模擬輸出的路徑經過優化，實現了低延遲，非常適用于降噪耳機。只需添加幾個無源元件、晶體和用于引導的EEPROM，ADAU1777可提供完整的耳機解決方案。
MAX1452是一款高性能模擬信號調理器，已被廣泛接受，用于各種工業和汽車應用。傳感器輸出非線性校正是某些應用中的關鍵要求。雖然MAX1452尚未實現非線性校正，但只需在應用電路中增加三個電阻即可實現。本應用筆記介紹了這種電路，并提供了支持其有效性的數據。
...簡單易用的SigmaStudio?圖形編程工具創建的音頻信號流。ADAU1452是SigmaDSP系列音頻處理器中，同時支持時域和頻域處理的第一款產品。該產品擴展了信號處理技術的應用范圍，可用來解決系統設計問題。
MAX1452/MAX1455為高精度、低成本信號調理器，可工作在數字模式用于系統級制造，模擬模式工作用于正常工作。在應用電路中，取決于用于為 V 供電的電源的驅動能力DD引腳，則存在 （a） 器件
CES專稿：ADAU1452是一款以音頻為中心的強大數字信號處理器，其特性和功能遠超競爭產品。它可用于家庭消費、專業和汽車設備。
MAX1452高性能模擬信號調理器通過片內閃存查找表或者OTC和FSOTC DAC實現線性補償。對于MAX1452溫度和傳感器溫度不同的應用(例如，傳感器位于距離MAX1452較遠的位置)，應采用
