優勢和特點

  額定軌到軌電壓VCC：2.5 V至5.5 V

  輸入共模電壓范圍：?0.2 V至VCC + 0.2 V

  低突波CMOS-/TTL-兼容輸出級

  傳播延遲：3.5 ns

  功耗：10 mW (3.3 V)

  關斷引腳

  單引腳控制實現可編程遲滯與鎖存功能

  電源抑制：>50 dB

  MAX999的改良替代版

  工作溫度：?40°C至+125°C

產品詳情

ADCMP600、ADCMP601和ADCMP602均為極快型比較器，采用ADI公司的專有XFCB2工藝制造。這些比較器具有極其豐富多樣的功能特性，并且易于使用，具體包括：輸入范圍從VEE ? 0.5 V至VCC + 0.2 V，低噪聲TTL-/CMOS-兼容輸出驅動器，以及帶可調遲滯功能的鎖存輸入和/或關斷輸入。

在電源電流典型值為3 mA時，這些器件可提供5 ns傳播延遲、10 mV過驅性能。

三款器件均提供靈活的電源方案：可采用+2.5 V單正電源供電，輸入信號范圍為-0.5 V至+2.8 V；也可采用最高+5.5 V正電源供電，輸入信號范圍為-0.5 V至+5.8 V。當采用分離的輸入/輸出電源、無順序限制時，ADCMP602還支持寬輸入信號范圍，同時仍可實現獨立的輸出擺幅控制及省電功能。

TTL-/CMOS-兼容輸出級旨在以全部定時特性驅動最高5 pF電容；當增加額外電容時，輸出級性能以線性方式適度降低。比較器輸入級提供魯棒的較大輸入過驅保護；當輸入超過有效輸入信號范圍時，輸出不會反相。利用獨特的單引腳控制選項，還可提供高速鎖存和可編程遲滯特性。

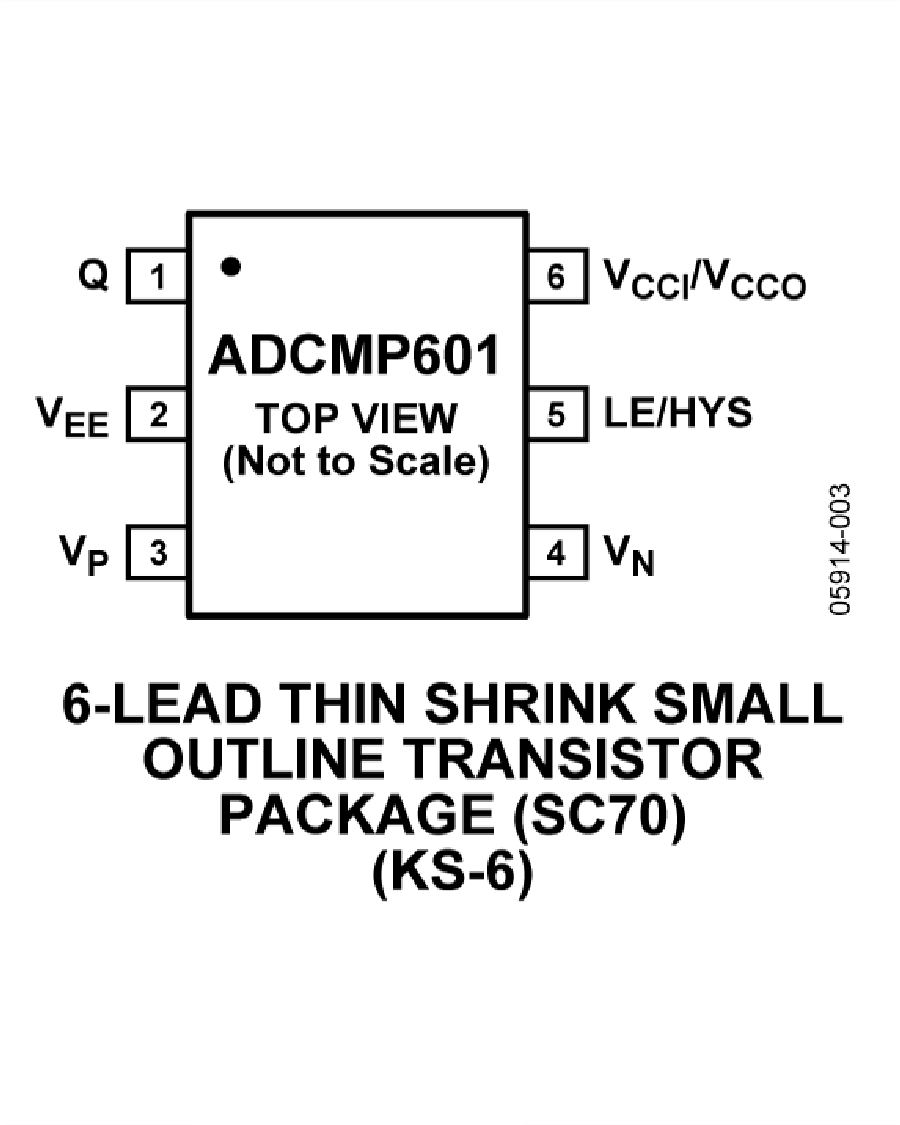

ADCMP600提供5引腳SC70和SOT-23兩種封裝；ADCMP601采用6引腳SC70封裝；ADCMP602提供8引腳MSOP和LSCFP兩種封裝。

  高速儀器儀表

  時鐘與數據信號恢復

  邏輯電平轉換

  脈沖波譜

  高速線路接收機

  閾值檢波

  峰值和零交叉檢波器

  高速觸發器電路

  脈沖寬度調制器

  電流/電壓控制振蕩器

  自動測試設備(ATE)
