優勢和特點

  高精度；支持EN 50470-1、EN 50470-3、IEC 62053-21、IEC 62053-22和IEC 62053-23標準

  兼容三相三線或三相四線（三角形或星形）電表及其它三相配置

  測量各相及整個系統的總（基波和諧波）有功、無功和視在功率，以及基波有功/無功功率

  TA = 25°C時，在1000:1的動態范圍內有功和無功功率誤差為0.1%（典型值）

  TA = 25°C時，在3000:1的動態范圍內有功和無功功率誤差為0.2%（典型值）

  低紋波rms寄存器提供均值rms測量

  支持電流互感器和微分(di/dt)電流傳感器

  零線電流輸入采用專用ADC通道

  通過計算所有三相中相位電流之和的rms值，可估算零線電流測量值

  欲了解更多特性，請參考數據手冊

產品詳情

ADE7854A/ADE7858A/ADE7868A/ADE7878A 均為高精度、三相電能計量IC，采用串行接口，并提供三路靈活的脈沖輸出。

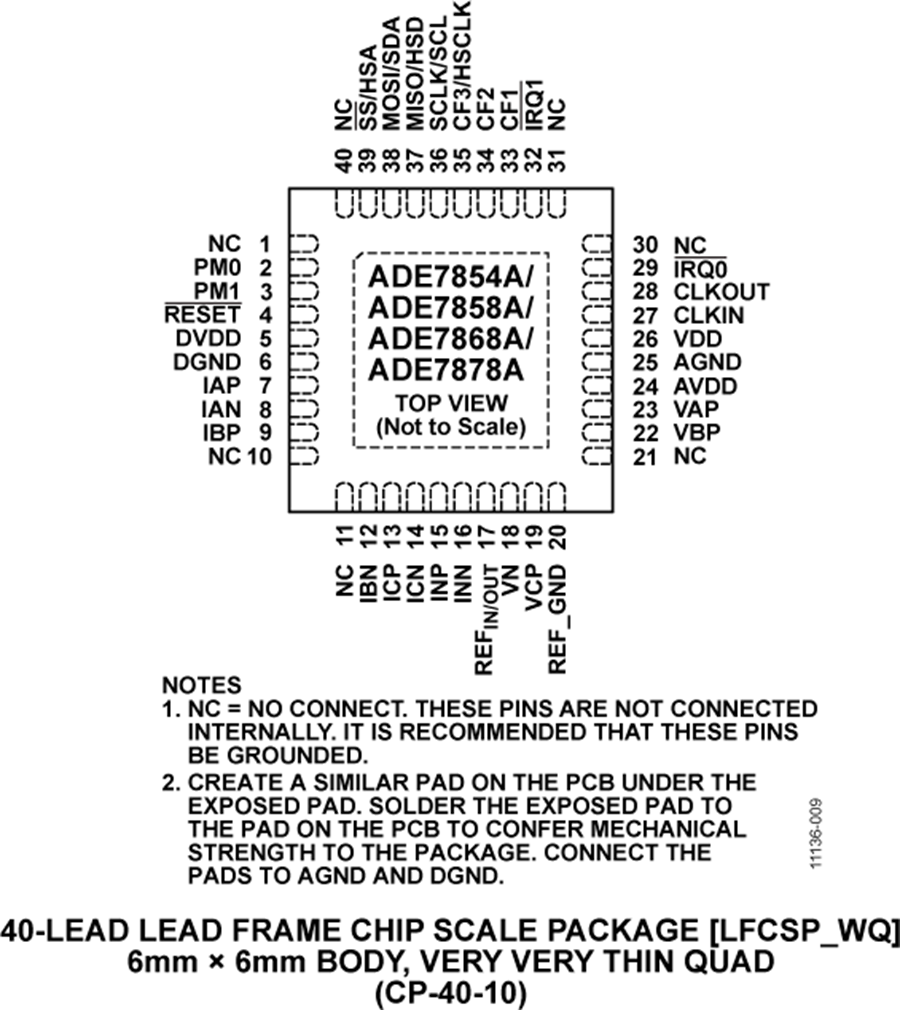

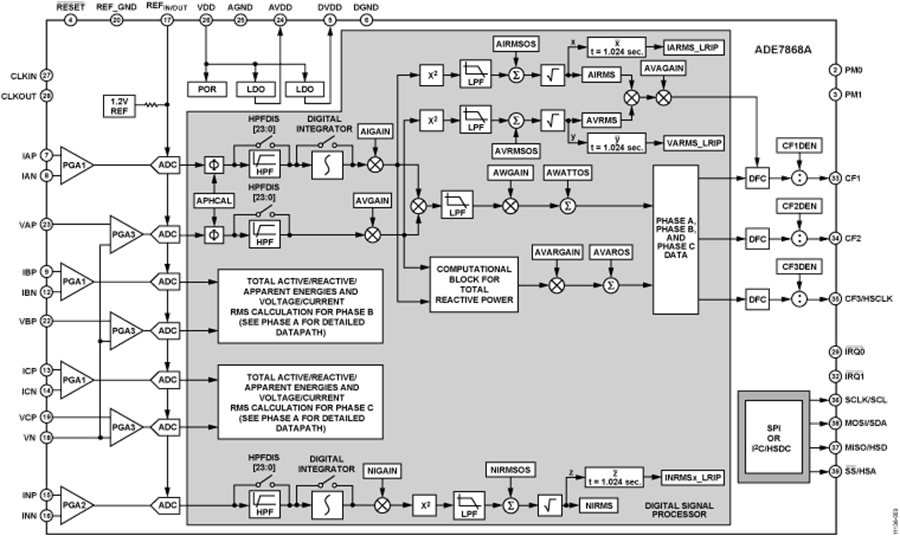

這些器件內置二階Σ-Δ型模數轉換器(ADC)、數字積分器、基準電壓源電路以及執行總（基波和諧波）有功、無功（ADE7858A、ADE7868A和ADE7878A）和視在功率測量以及rms計算時所需的全部信號處理功能。

ADE7878A還能執行僅基波有功和無功功率測量以及有效值計算。 一個固定功能數字信號處理器(DSP)負責實現這種信號處理。 DSP程序存儲在內部ROM存儲器中。

ADE7854A/ADE7858A/ADE7868A/ADE7878A能測量各種三線、四線的三相配置有功/無功/視在功率，例如星形或三角形等。 除了常規均方根測量（每8 kHz更新一次），這些器件還能測量低紋波rms值，數值在內部進行求均值計算，且每1.024秒更新一次。器件具有系統校準功能，即均方根失調校正、相位校準和增益校準。

CF1、CF2和CF3邏輯輸出可提供許多功率信息。 四款器件均提供總有功和視在功率值，以及電流均方根的求和值；ADE7858A、ADE7868A和ADE7878A可提供總無功功率值；ADE7878A可提供基波有功和無功功率值。

ADE7854A/ADE7858A/ADE7868A/ADE7878A具有波形采樣寄存器，允許訪問所有ADC輸出。 這些器件還提供電能質量監測，如瞬時低壓或高壓檢測、瞬時高電流變化、線電壓周期測量以及相電壓與電流之間的角度等。

器件可以利用兩個串行接口，即串行外設接口(SPI)和I2C進行通信。 專用高速數據采集(HSDC)端口可以與I2C配合使用，以訪問ADC輸出和實時功率信息。

這些器件還有兩個中斷請求引腳IRQ0和IRQ1，用來指示一個使能的中斷事件已經發生。 對于ADE7868A/ADE7878A，當器件遭遇竊電篡改時，三種專門設計的低功耗模式可確保電能累計的連續性。
