制造商：ADI/AD
優勢和特點
支持分流電流傳感器用于三相電能計量
抗磁場干擾
高精度；支持EN 50470-1、EN 50470-3、IEC 62053-21、IEC 62053-22、IEC 62053-23、ANSI C12.20和IEEE 1459標準
兼容三相三線或三相四線（三角形或Y形）電表及其它三相配置
計算各相以及整個系統的有功功率、無功功率和視在功率
TA = 25°C時，在2000:1的動態范圍內有功和無功電能誤差小于0.2%
TA= 25°C時，在500:1的動態范圍內電壓均方根誤差小于0.1%
TA = 25°C時，在500:1的動態范圍內電流均方根誤差小于0.25%
電能質量測量包括THD
3.3 V單電源
工作溫度：-40°C至+85°C
靈活的I2C、SPI和HSDC串行接口
安全和法規認證
UL認證
1分鐘5000 V rms，符合UL 1577
CSA元件驗收通知#5A
IEC 61010-1：400 V rms
VDE合格證書
DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
VIORM = 846 V峰值
可選隔離式(ADE7933/ADE7932)或非隔離式(ADE7923)零線
產品詳情
ADE7978、ADE7933/ADE7932和ADE7923構成一個專用芯片組，將分流器用作為電流傳感器進行3相電能計量。
ADE7933/ADE7932是隔離式3通道Σ-Δ型模數轉換器(Σ-Δ ADC)，將分流電流傳感器用于三相電能計量應用。 ADE7923是一款非隔離式3通道Σ-Δ ADC，可利用分流傳感器實現零線檢測。 ADE7932集成兩個24位ADC，而ADE7933和ADE7923集成三個24位ADC。
使用分流器來檢測電流時，其中一個通道專門用來測量該分流器上的電壓。 該通道在3.3 kHz信號帶寬內提供67 dB信噪比(SNR)。 最多兩個額外的通道專用于測量電壓，通常采用電阻分壓器來檢測電壓。
零線ADE7923上的未用電壓通道用于輔助電壓測量。 這些通道在3.3 kHz信號帶寬內提供75 dB的SNR。 一個電壓通道可用于測量芯片溫度，測量時使用內部傳感器。
ADE7933和ADE7923提供三個通道： 一個電流通道和兩個電壓通道。 ADE7932集成一個電流通道和一個電壓通道，但其他方面與ADE7933相同。
ADE7933/ADE7932集成isoPower?隔離式DC-DC轉換器。 該DC-DC轉換器基于ADI公司的iCoupler?技術，在3.3 V輸入電源下提供ADC第一級所需的穩壓電源。 ADE7933/ADE7932無需外部DC-DC隔離模塊。 利用iCoupler芯片級變壓器技術，能夠隔離ADC第一級和第二級之間的邏輯信號。 因此可提供小尺寸、完全隔離的解決方案。 ADE7923為ADE7933的非隔離版本，無需零線隔離時，可用于零線電流測量。
ADE7933/ADE7932和ADE7923集成數字接口，專為實現與ADE7978的對接而設計。 通過該接口，ADE7978可訪問ADC輸出并配置ADE7933/ADE7932和ADE7923的設置。
ADE7933/ADE7932采用20引腳寬體SOIC無鉛封裝，增加爬電距離。 ADE7923采用類似的20引腳寬體SOIC無鉛封裝，未增加爬電距離。
ADE7978是一款高精度、三相電能計量IC，采用串行接口，并提供三路靈活的脈沖輸出。 ADE7978最多可與四個ADE7933/ ADE7932和ADE7923接口。 該器件包含所有必需的信號處理，可用于實現總（基波和諧波）有功/無功/視在功率測量和有效值計算，以及僅基波有功/無功功率測量和有效值計算。 一個固定功能數字信號處理器(DSP)負責實現這種信號處理。
ADE7978可測量各種三相四線、三相三線配置的有功/無功/視在功率，例如星形或三角形等。 ADE7978各相具有系統校準功能，可進行增益校準和可選失調校正。 相位補償雖然可行，但是由于電流采用分流器進行檢測，因而沒有必要。 CF1、CF2和CF3邏輯輸出可提供許多功率信息： 總有功/無功/視在功率、電流有效值和值或基波有功/無功功率。
ADE7978提供電能質量測量，例如：短時低壓或高壓檢測、短時高電流變化、線路電壓周期測量以及相位電壓與電流之間的角度等。 ADE7978可以利用SPI和I2C兩個串行接口進行通信。 專用高速數據采集(HSDC)端口可以與I2C配合使用，以訪問ADC輸出和實時功率信息。 ADE7978還有兩個中斷請求引腳IRQ0和IRQ1，用來指示一個使能的中斷事件已經發生。 ADE7978提供28引腳LFCSP無鉛封裝。
請注意，在整篇數據手冊中，多功能引腳（如SCLK/SCL）由整個引腳名稱或引腳的單個功能表示；例如SCLK即表示僅與此功能相關。
應用
基于三相電流檢測
電力質量監控
太陽能逆變器
過程監控
防護器件
隔離傳感器接口
工業PLC

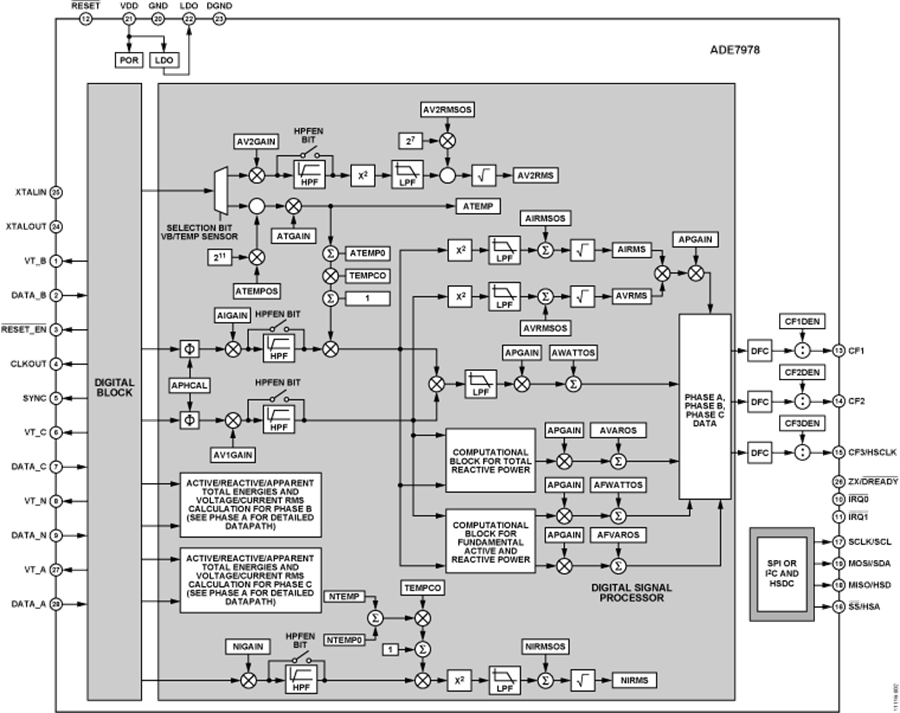

ADE7978電路圖
ADE7978 引腳圖
