制造商：ADI/AD
優勢和特點
輸入頻率范圍： 500 MHz至8,000 MHz
小數N分頻頻率合成器和整數N分頻頻率合成器
高達125 MHz的鑒頻鑒相器(PFD)
高分辨率38位模塊
獨立的電荷泵電源(VP)可在5 V系統中提供擴展的調諧電壓
可編程1/2/4/8/16/32/64分頻輸出
差分和單端基準輸入
電源： 3.3 V ± 5%
邏輯兼容性： 1.8 V
可編程雙模預分頻器(P)：4/5或8/9
可編程的輸出功率
三線式串行接口
模擬和數字鎖定檢測
產品詳情
ADF4155結合外部環路濾波器、外部壓控振蕩器(VCO)和外部基準頻率使用時，可實現小數N分頻或整數N分頻鎖相環(PLL)頻率合成器。
ADF4155能夠與外部VCO器件配合使用，工作頻率高達8 GHz。 高分辨率可編程模塊允許精確頻率合成，誤差為0 Hz。
VCO頻率可進行1、2、4、8、16、32或64分頻，因此用戶可以產生低至7.8125 MHz的RF輸出頻率。
所有片內寄存器均通過簡單的三線式接口進行控制。 該器件采用3.3 V ± 5%標稱電源供電，不用時支持關斷功能。
ADF4155采用24引腳4 mm x 4 mm LFCSP封裝。
應用
無線基礎設施（W-CDMA、TD-SCDMA、WiMAX、GSM、PCS、DCS、DECT）
點到點/點到多點微波鏈路
測試設備
無線局域網(LAN)、有線電視設備
時鐘產生

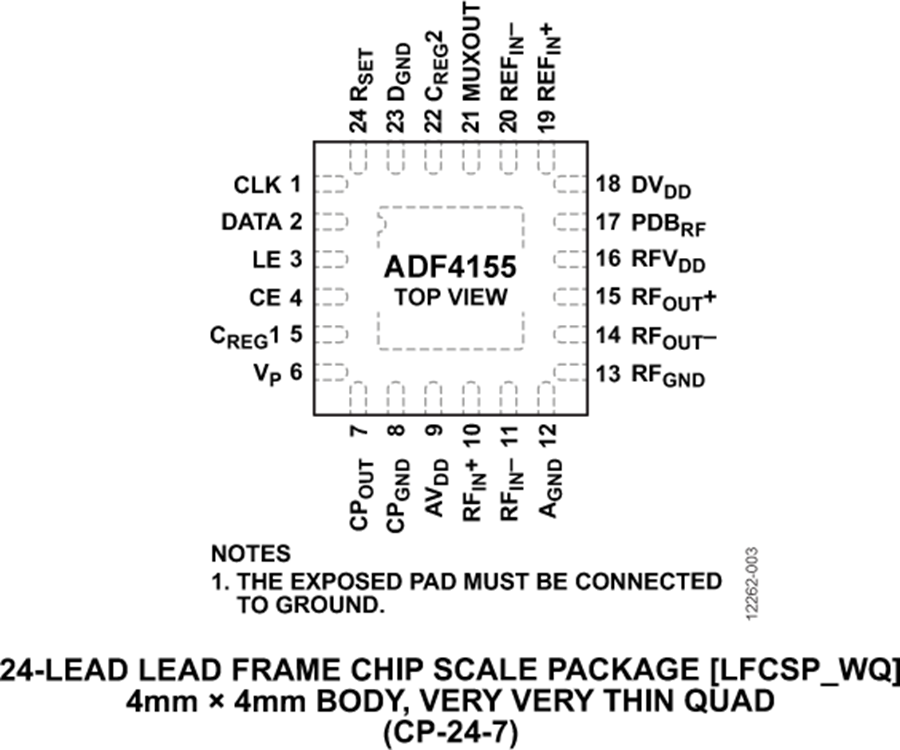

ADF4155 引腳圖

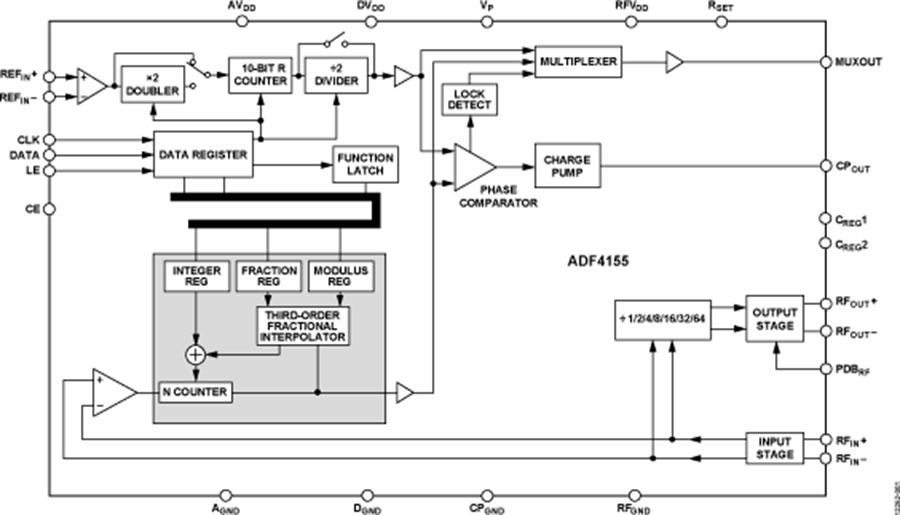

ADF4155電路圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| ADF4155BCPZ-RL7 | - | - | 立即購買 |
| ADF4155BCPZ | - | - | 立即購買 |
| 標題 | 類型 | 大小（KB） | 下載 |
|---|---|---|---|
| UG-686: Evaluation Board for the ADF4155 PLL Frequency Synthesizer | 2048 | 點擊下載 |
ADF4155結合外部環路濾波器、外部壓控振蕩器(VCO)和外部基準頻率使用時，可實現小數N分頻或整數N分頻鎖相環(PLL)頻率合成器。 ADF4155能夠與外部VCO器件配合使用，工作頻率高達8 GHz。 高分辨率可編程模塊允許精確頻率合成，誤差為0 Hz。
