制造商：ADI/AD
優勢和特點
單芯片、低功耗UHF發射機
工作頻率：369.5 MHz至395.9 MHz，使用小數N分頻PLL和全集成式VCO
電源電壓：3.0 V
支持的數據速率：< 20 kbps
低功耗：26 mA（12 dBm輸出，384 MHz）
掉電模式：小于1 μA
24引腳TSSOP封裝
產品詳情
ADF7901是一款低功耗OOK/FSK UHF發射機，設計用于RF遙控器件。該器件能夠對八個不同通道執行頻移鍵控(FSK)調制，通道可通過三條外部控制線路來選擇。OOK調制通過調制PA控制線路執行。片內VCO的工作頻率為輸出頻率的兩倍。VCO輸出端的二分頻操作可減少PA饋通量，因此很容易實現大于50 dB的OOK調制深度。
FSK_ADJ和ASK_ADJ電阻可以在系統中調整，以便優化各種調制方案的輸出功率。針對較低的通道分組提供1.5 dB的額外輸出功率，以便根據天線性能做出調整。
CE線路能讓發射機完全關斷；在這種模式下，泄漏電流典型值為0.1 μA。

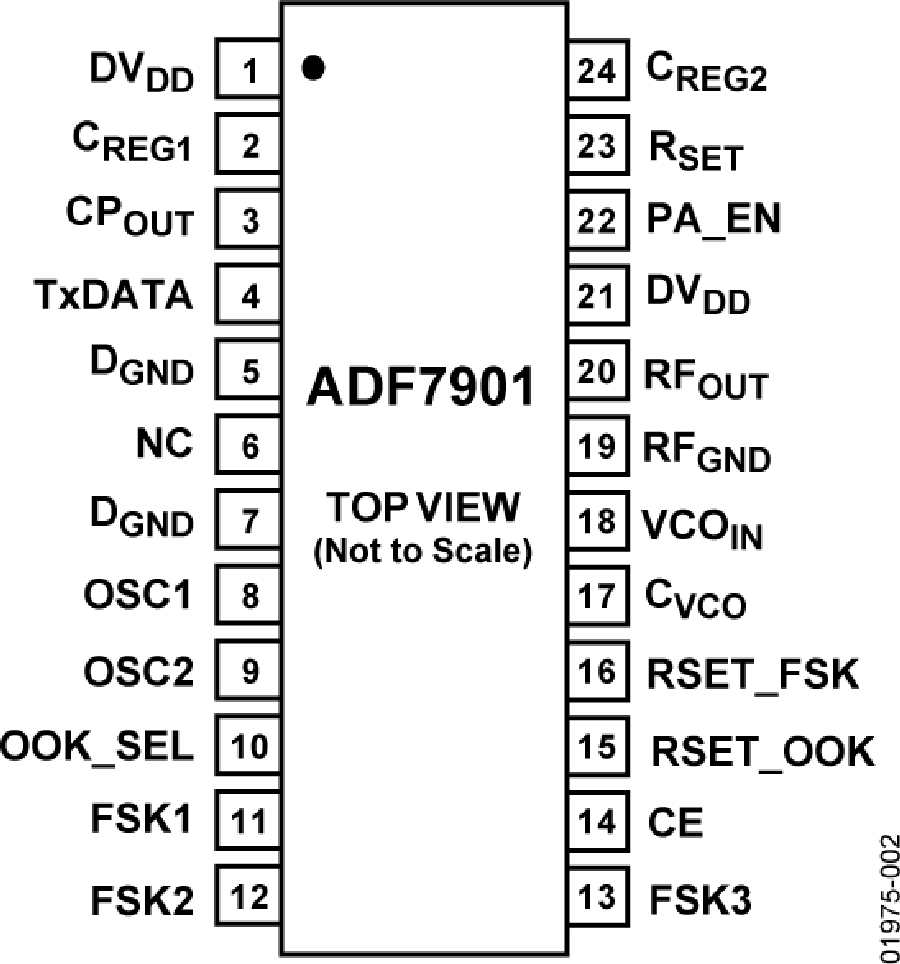

ADF7901 引腳圖
ADF7901電路圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| ADF7901BRUZ-RL | - | - | 立即購買 |
| ADF7901BRUZ | - | - | 立即購買 |
