制造商：ADI/AD
優勢和特點
1.5 pF 關斷電容
0.5 pC電荷注入
電源電壓范圍：33 V
導通電阻：120 Ω
額定電源電壓：±15 V/+12 V
3 V邏輯兼容輸入
軌到軌工作
先開后合式開關動作
16引腳和20引腳TSSOP、4 mm × 4 mm LFCSP封裝
典型功耗：<0.03 μW
產品詳情
ADG1233和ADG1234均為單芯片iCMOS?模擬開關，分別內置三個/四個獨立可選的單刀雙擲SPDT開關。
所有通道均采用先開后合式開關，防止開關通道時發生瞬時短路。ADG1233和ADG1234器件提供overbar:EN輸入，用來使能或禁用器件。禁用時，所有通道均關斷。
iCMOS （工業CMOS）是一種模塊式制造工藝，集高電壓CMOS（互補金屬氧化物半導體）與雙極性技術于一體。利用這種工藝，可以開發工作電壓達33 V的各種高性能模擬IC，并實現以往的高壓器件所無法實現的尺寸。
與采用傳統CMOS工藝的模擬IC不同，iCMOS器件不但可以承受高電源電壓，同時還能提升性能、大幅降低功耗并減小封裝尺寸。
這些多路復用器具有超低電容和電荷注入特性，因而是要求低突波和快速建立時間的數據采集與采樣保持應用的理想解決方案。
較快的開關速度及高信號帶寬，使這些器件適合視頻信號切換應用。iCMOS結構可確保功耗極低，因而這些器件非常適合便攜式電池供電儀表。
1.5 pF關斷電容（電源電壓：±15 V）。
電荷注入：0.5 pC。
3 V邏輯兼容數字輸入，VIH = 2.0 V，VIL = 0.8 V。
16引腳TSSOP、20引腳TSSOP和4 mm × 4 mm LFCSP封裝。
應用音頻和視頻路由
自動測試設備
數據采集系統
電池供電系統
采樣保持系統
通信系統

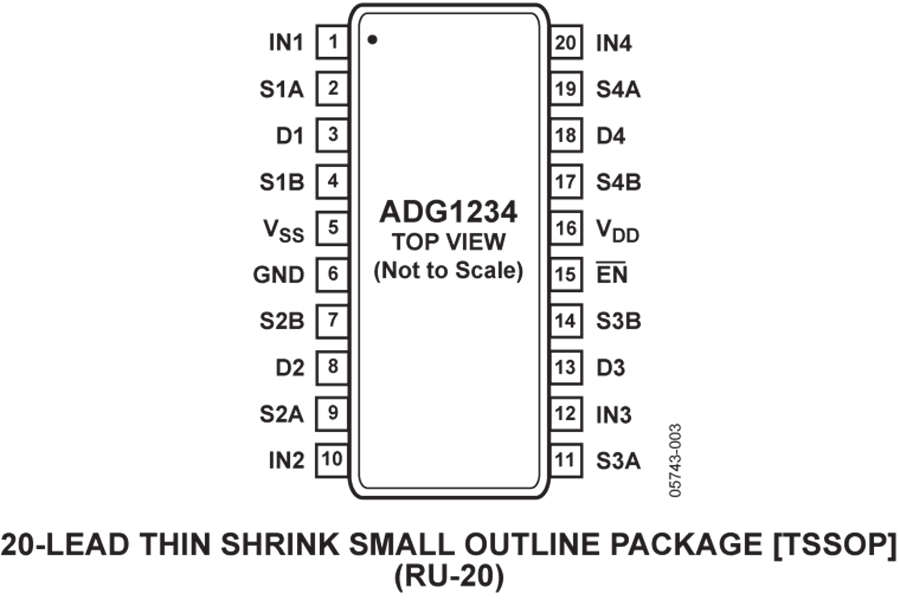

ADG1234 引腳圖

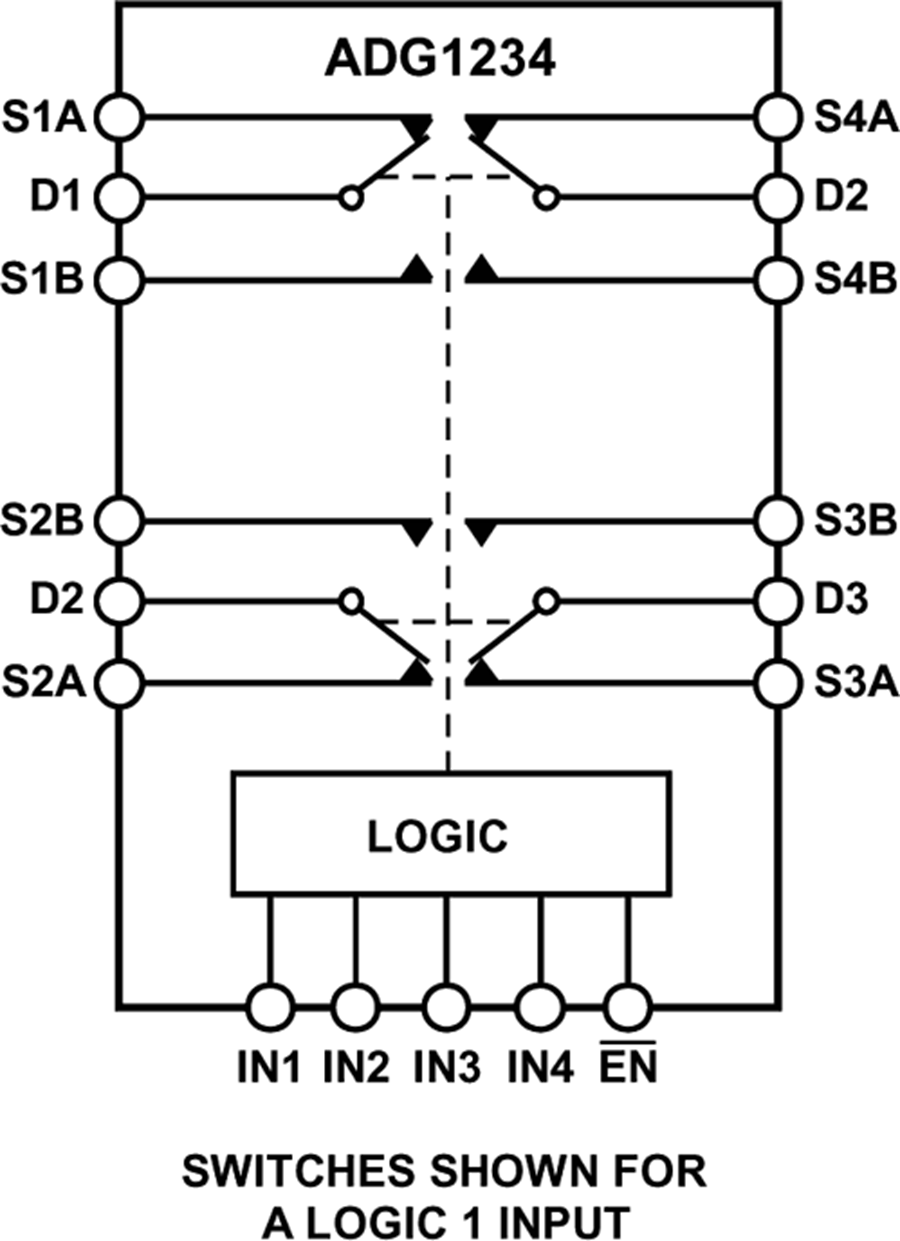

ADG1234電路圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| ADG1234YRUZ-REEL7 | - | - | 立即購買 |
| ADG1234YRUZ | - | - | 立即購買 |
| ADG1234YCPZ-REEL7 | - | - | 立即購買 |
| ADG1234YCPZ-REEL | - | - | 立即購買 |
| 標題 | 類型 | 大?。↘B） | 下載 |
|---|---|---|---|
| AN-874: 在±5V電源下使用ADG12xx系列器件及其性能影響 (Rev. 0) | 320 | 點擊下載 | |
| AN-874: Operating the ADG12xx Series of Parts with 5 V Supplies and the Impact on Performance (Rev. 0) | 206 | 點擊下載 |
