優勢和特點

  導通電阻：4.7 Ω（最大值，25°C）

  導通電阻平坦度：0.5 Ω

  連續電流最高達190 mA

  額定電源電壓：±15 V/12 V/±5 V

  3 V邏輯兼容輸入

  軌到軌工作

  先開后合式開關動作

  16引腳TSSOP和4 mm × 4 mm LFCSP封裝

  下載 ADG1409-EP 數據手冊 (pdf)

  軍用溫度范圍：?55°C至+125°C

  受控制造基線

  唯一封裝和測試廠

  唯一制造廠

  增強型產品變更通知

  認證數據可應要求提供

  V62/12652 DSCC圖紙?zhí)?

產品詳情

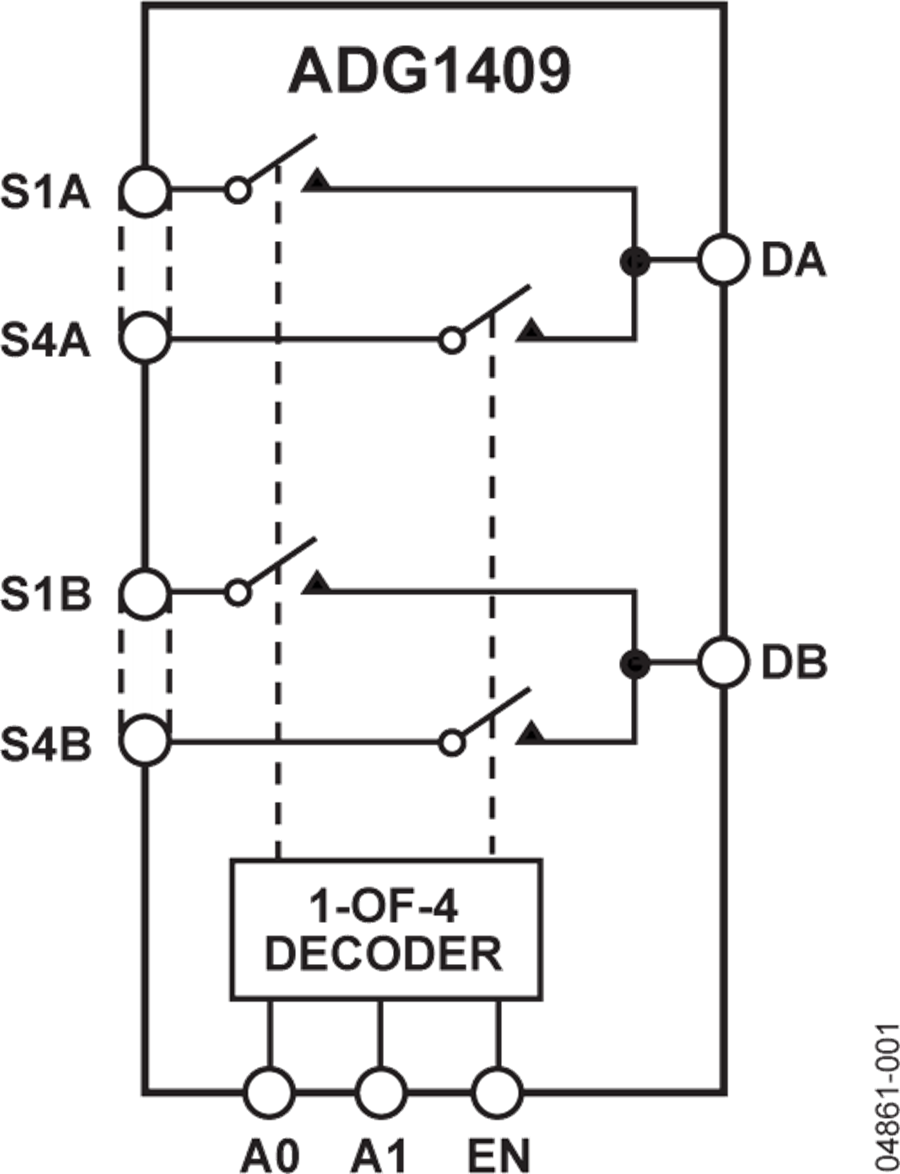

ADG1408/ADG1409均為單芯片 iCMOS模擬多路復用器，分別內置8個單通道和4個差分通道。ADG1408根據3位二進制地址線A0、A1和A2所確定的地址，將8路輸入之一切換至公共輸出。ADG1409根據2位二進制地址線A0和A1所確定的地址，將4路差分輸入之一切換至公共差分輸出。兩款器件均提供EN輸入，用來使能或禁用器件。禁用時，所有通道均關斷。

工業CMOS (iCMOS)是一種模塊式制造工藝，集高電壓CMOS（互補金屬氧化物半導體）與雙極性技術于一體。利用這種工藝，可以開發工作電壓達33 V的各種高性能模擬IC，并實現以往的高壓器件所無法實現的尺寸。與采用傳統CMOS工藝的模擬IC不同， iCMOS 器件不但可以承受高電源電壓，同時還能提升性能、大幅降低功耗并減小封裝尺寸。

這些開關具有超低導通電阻和導通電阻平坦度，對于低失真性能至關重要的數據采集和增益切換應用堪稱理想解決方案。iCMOS結構可確保功耗極低，因而這些器件非常適合便攜式電池供電儀表。

產品特色

  導通電阻：4 Ω。

  導通電阻平坦度：0.5 Ω。

  3 V邏輯兼容數字輸入，VIH = 2.0 V，VIL = 0.8 V。

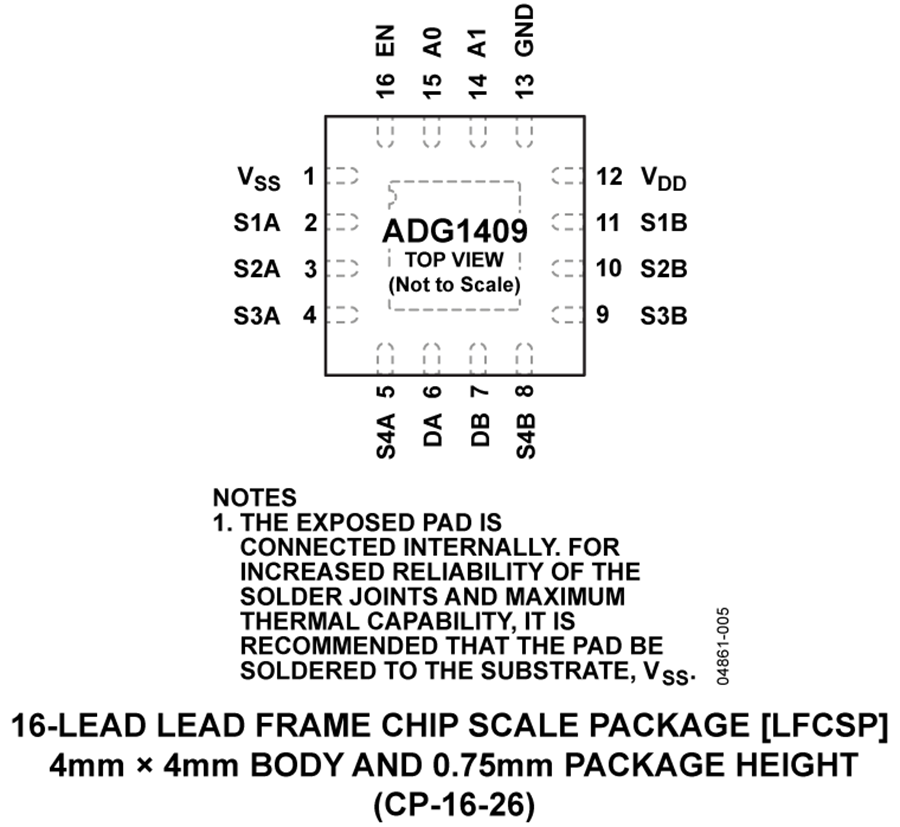

  16引腳TSSOP和4 mm × 4 mm LFCSP封裝。

應用

  繼電器替代方案

  音頻和視頻路由

  自動測試設備

  數據采集系統

  溫度測量系統

  航空電子

  電池供電系統

  通信系統

  醫療設備
