制造商：ADI/AD
優勢和特點
導通電阻：4.5 Ω（典型值）
導通電阻平坦度：1 Ω
連續電流最高達470 mA
雙電源供電：±3.3 V至±8 V
單電源供電：3.3 V至16 V
無需VL電源
3 V邏輯兼容輸入
軌到軌工作
16引腳TSSOP和16引腳、3 mm × 3 mm LFCSP封裝
產品詳情
ADG1608/ADG1609均為單芯片CMOS模擬多路復用器，分別內置8個單通道和4個差分通道。ADG1608根據3位二進制地址線A0、A1和A2所確定的地址，將8路輸入之一切換至公共輸出。ADG1609根據2位二進制地址線A0和A1所確定的地址，將4路差分輸入之一切換至公共差分輸出。兩款器件均提供EN輸入，用來使能或禁用器件。禁用時，所有通道均關斷。
當接通時，各開關在兩個方向的導電性能相同，輸入信號范圍可擴展至電源電壓范圍。在斷開條件下，等于電源電壓的信號電平被阻止。所有開關均為先開后合式。設計本身具有低電荷注入特性，當開關數字輸入時，可實現最小的瞬變。
這些開關具有低導通電阻特性，對于低導通電阻、低失真性能至關重要的數據采集和增益開關應用堪稱理想解決方案。導通電阻曲線在整個模擬輸入范圍都非常平坦，可確保切換音頻信號時擁有出色的線性度和低失真性能。
CMOS結構可確保功耗極低，因而該器件非常適合便攜式電池供電儀表。
應用通信系統
醫療系統
音頻信號路由
視頻信號路由
自動測試設備
數據采集系統
電池供電系統
采樣保持系統
繼電器替代方案

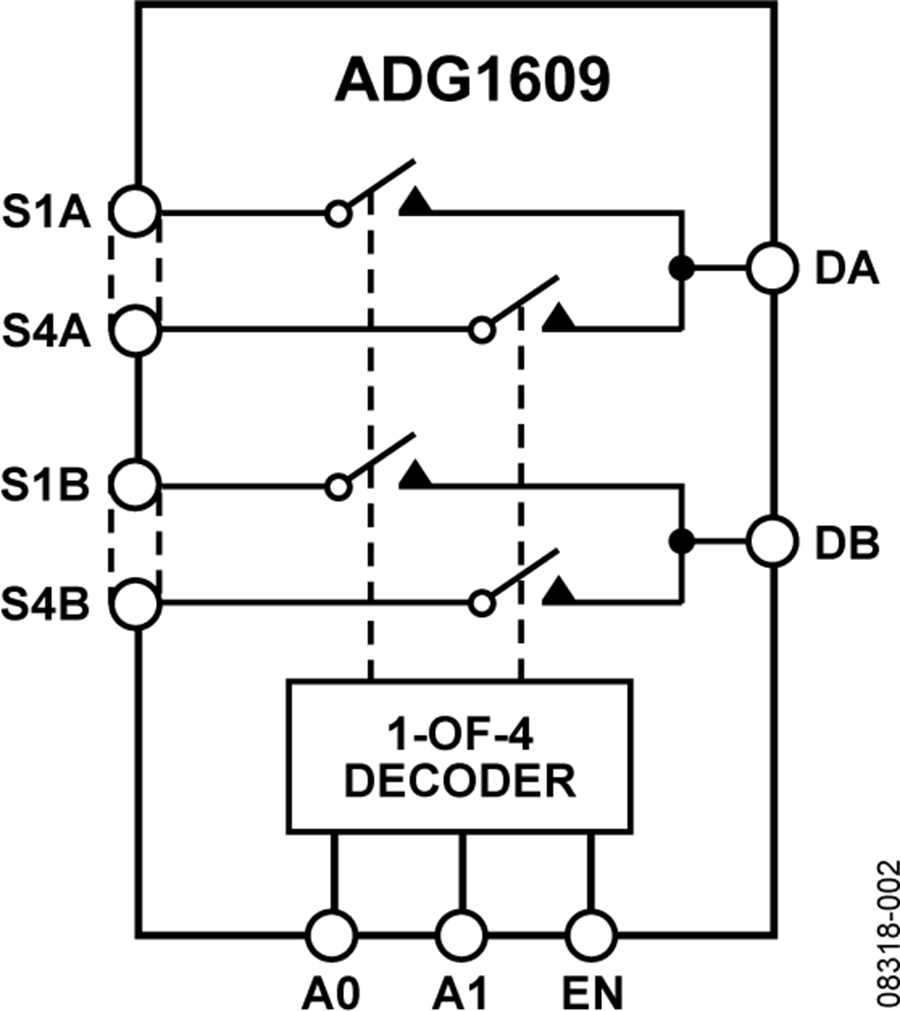

ADG1609電路圖

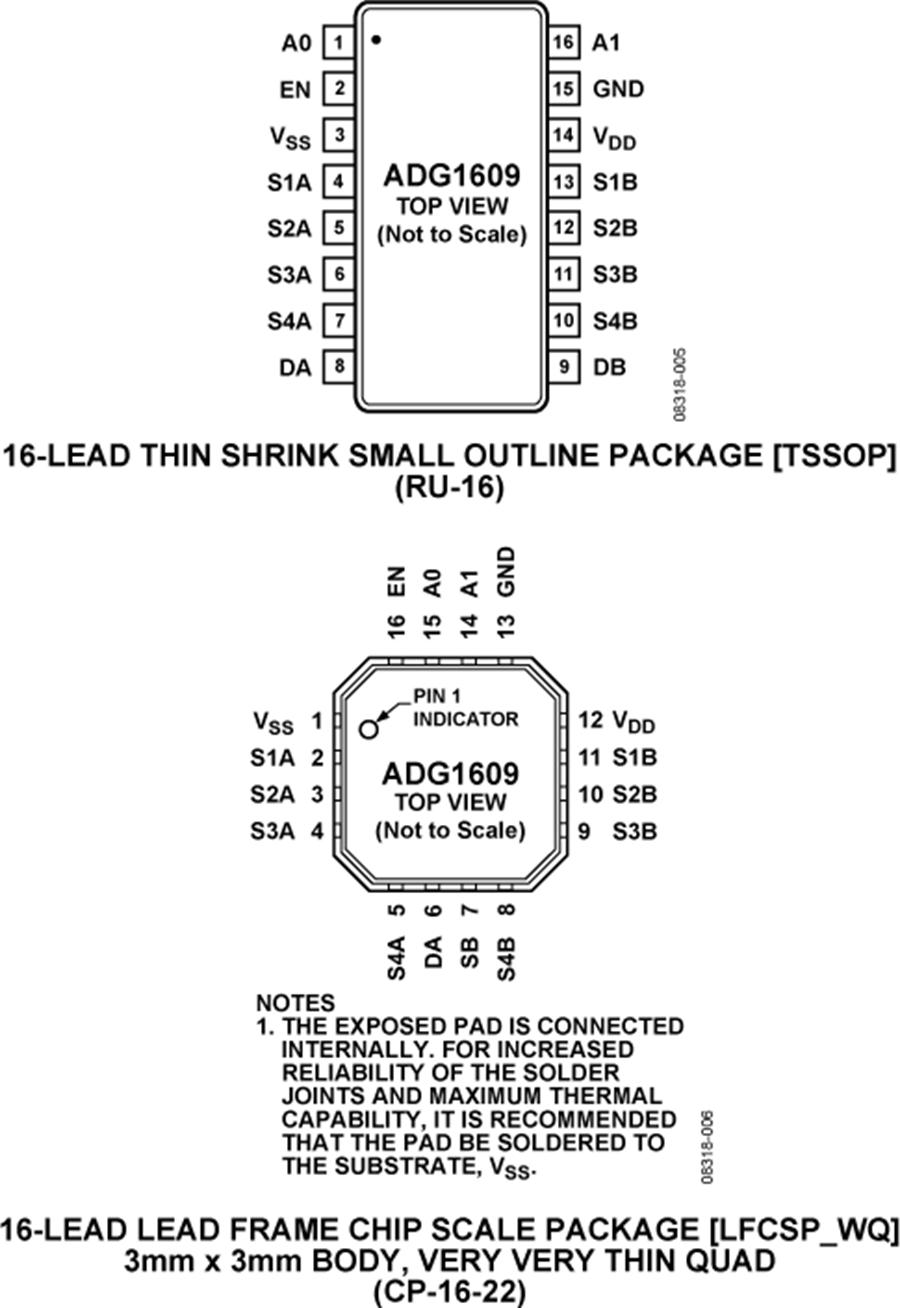

ADG1609 引腳圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| ADG1609BRUZ-REEL7 | - | - | 立即購買 |
| ADG1609BRUZ | - | - | 立即購買 |
| ADG1609BCPZ-REEL7 | - | - | 立即購買 |
