制造商：ADI/AD
優勢和特點
1 Ω典型導通電阻
0.2 Ω導通電阻平坦度
±3.3 V至±8 V雙電源供電
3.3 V至16 V單電源供電
無需VL電源
3 V邏輯兼容輸入
軌到軌工作
每個通道的連續電流LFCSP封裝：280 mATSSOP封裝：175 mA
16引腳TSSOP和16引腳、4 mm × 4 mm LFCSP封裝
產品詳情
ADG1611/ADG1612/ADG1613內置四個獨立的單極/單擲(SPST)開關。二者的唯一不同之處就是數字控制邏輯相反。ADG1611開關的接通條件是相關控制輸入為邏輯0，而ADG1612開關則要求邏輯1。ADG1613有兩個開關的數字控制邏輯與ADG1611相似，但其它兩個開關的控制邏輯則相反。當接通時，各開關在兩個方向的導電性能相同，輸入信號范圍可擴展至電源電壓范圍。在斷開條件下，等于電源電壓的信號電平被阻止。ADG1613具有先開后合式開關動作，適合多路復用器應用。設計本身具有低電荷注入特性，當開關數字輸入時，可實現最小的瞬變。這些開關具有超低導通電阻特性，對于低導通電阻、低失真性能至關重要的數據采集和增益開關應用堪稱理想解決方案。導通電阻曲線在整個模擬輸入范圍都非常平坦，可確保開關音頻信號時擁有出色的線性度和低失真性能。CMOS結構確保功耗極低，因而這些開關非常適合便攜式和電池供電儀表。應用通信系統
醫療系統
音頻信號路由
視頻信號路由
自動測試設備
數據采集系統
電池供電系統
采樣保持系統
繼電器替代方案

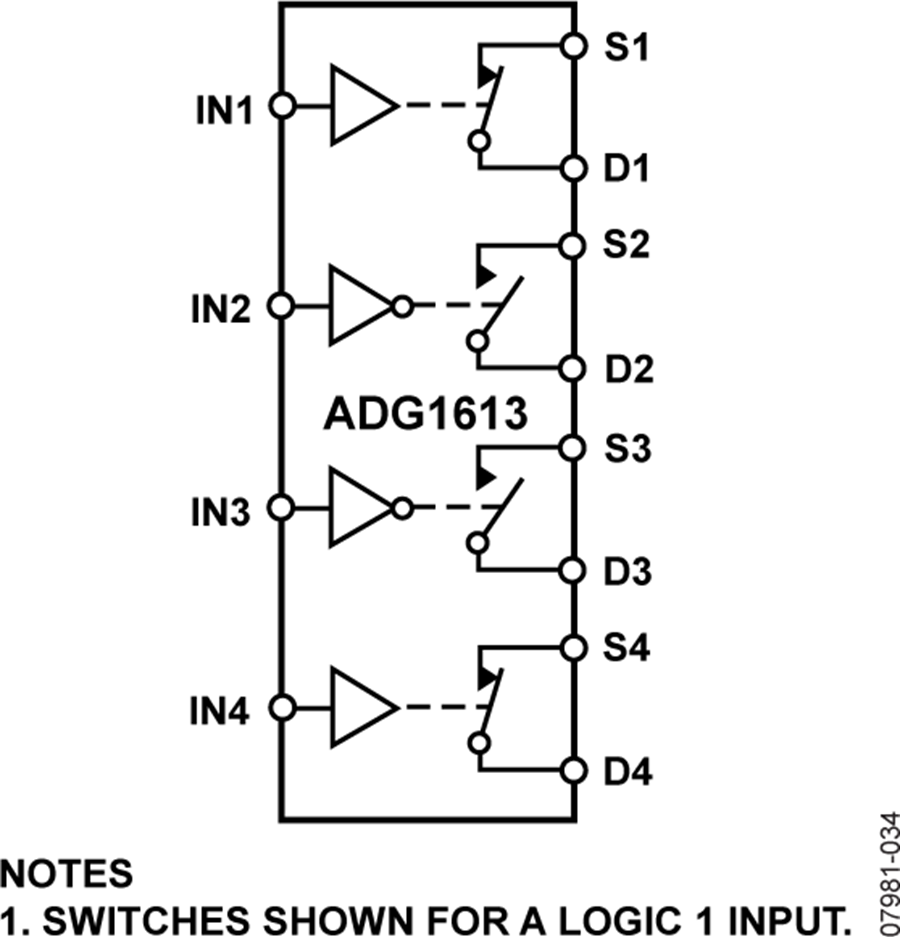

ADG1613電路圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| ADG1613BRUZ-REEL7 | - | - | 立即購買 |
| ADG1613BRUZ-REEL | - | - | 立即購買 |
| ADG1613BRUZ | - | - | 立即購買 |
| ADG1613BCPZ-REEL7 | - | - | 立即購買 |
| ADG1613BCPZ-REEL | - | - | 立即購買 |
| 標題 | 類型 | 大?。↘B） | 下載 |
|---|---|---|---|
| UG-945: Evaluation Board for 16-Lead TSSOP Devices in the Switches and Multiplexers Portfolio (Rev. 0) | 291 | 點擊下載 |
