制造商：ADI/AD
優勢和特點
過壓保護可達?55 V和+55 V
關斷保護可達?55 V和+55 V
源極引腳有過壓保護
中斷標志指示故障狀態
低導通電阻： 10 Ω（典型值）導通電阻平坦度：0.5 Ω（最大值）
人體模型(HBM) ESD額定值：6 kV
所有條件下都具有防閂鎖特性
無數字輸入時處于已知狀態
模擬信號范圍：VSS 至 VDD
±5 V至±22 V雙電源供電
8 V至44 V單電源供電
額定電源電壓范圍：±15 V、±20 V、+12 V和+36 V
產品詳情
ADG5436F是一款模擬多路復用器，內置兩個獨立可選的單刀雙擲(SPDT)開關。 EN輸入用來禁用所有開關。 兩個開關均為先開后合式，適合多路復用器應用。
當接通時，各通道在兩個方向的導電性能相同，輸入信號范圍可擴展至電源電壓范圍。 在整個工作電壓范圍內，數字輸入與3 V邏輯輸入兼容。
沒有電源時，開關保持關斷狀態，通道輸入處于高阻態。 正常工作條件下，如果任一Sxx引腳上的模擬輸入信號電平超過VDD或 VSS，并且超出幅度達到閾值電壓VT，則該通道關斷，且該Sxx引腳變?yōu)楦咦杩埂?如果通道打開，則漏極引腳根據漏極響應(DR)輸入引腳作出反應。 如果DR引腳懸空或拉高，則漏極保持高阻抗懸空狀態。 如果拉低DR引腳，則漏極拉至超過電軌電平。 無論有無供電，相對于地達到+55 V或?55 V的輸入信號電平都會被阻塞。 ADG5436F具有低導通電阻，并且導通電阻在相當大的信號范圍內保持平坦，因此，對于要求出色線性度和低失真性能的數據采集和增益開關應用，該器件堪稱理想解決方案。注意在整篇數據手冊中，雙功能引腳名稱僅參照適用的相關功能。 完整的引腳名稱和說明參見“引腳配置和功能描述”部分。
產品特色
源極引腳具有過壓保護功能，可以耐受高于供電軌，達到?55 V和+55 V的電壓。
在未供電情況下，源極引腳的過壓保護范圍是?55 V至+55 V。
過壓檢測提供數字輸出，指示開關的工作狀態。
溝道隔離可防止閂鎖。
針對低導通電阻和導通電阻平坦度而優化。
ADG5436F可以采用±5 V（最高±22 V）的雙電源或8 V（最高44 V）的單電源供電。
應用
模擬輸入/輸出模塊
過程控制/分布式控制系統
數據采集
儀器儀表
航空電子
自動測試設備
通信系統
繼電器替代方案
ADG5436F電路圖

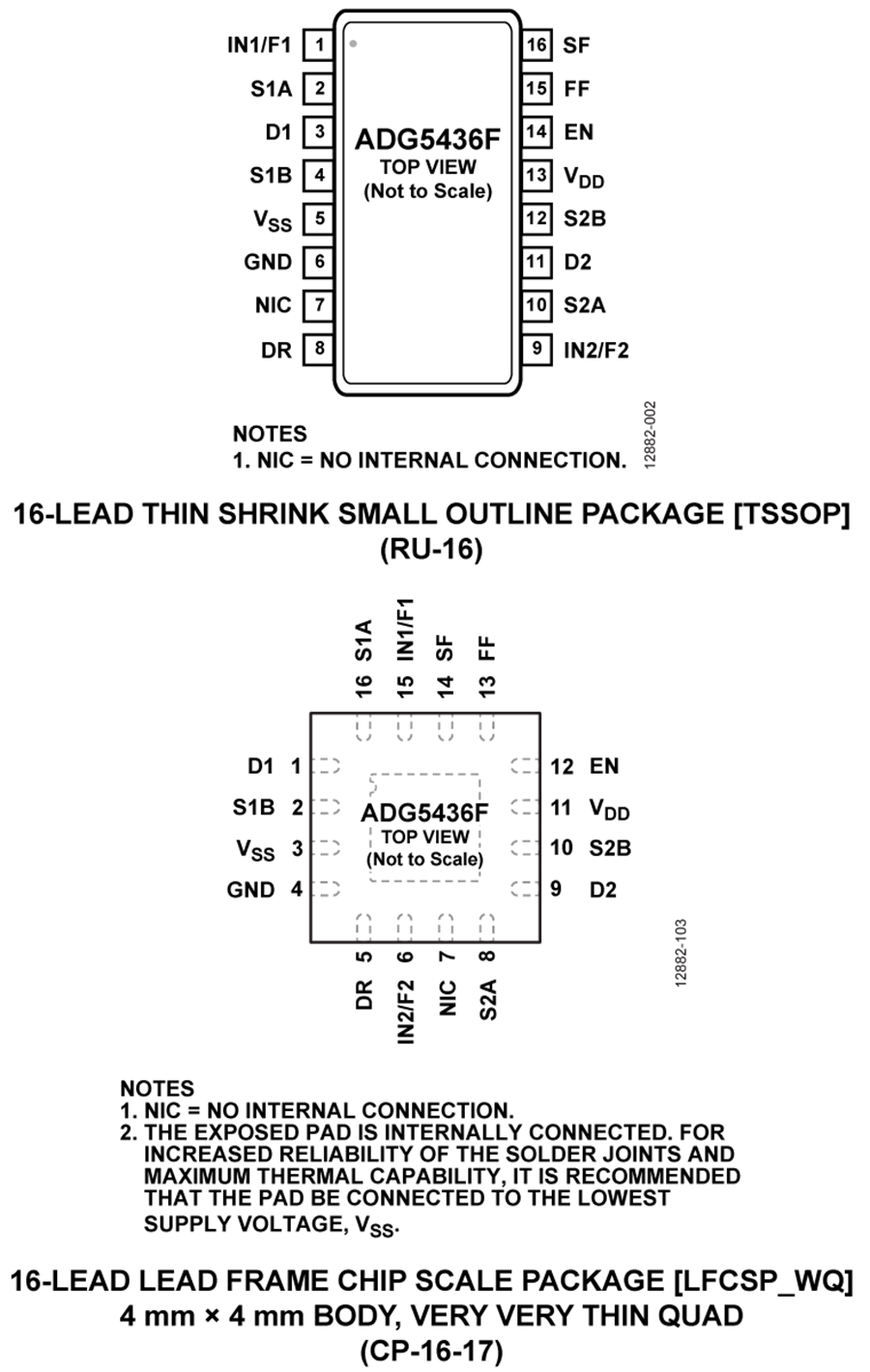

ADG5436F 引腳圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| ADG5436FBRUZ-RL7 | - | - | 立即購買 |
| ADG5436FBRUZ | - | - | 立即購買 |
| ADG5436FBCPZ-RL7 | - | - | 立即購買 |
| 標題 | 類型 | 大?。↘B） | 下載 |
|---|---|---|---|
| UG-871: Evaluation Board for the ADG5436F, Overvoltage Protected Dual SPDT Switch (Rev. 0) | 359 | 點擊下載 |
