制造商：ADI/AD
優勢和特點
1 pC電荷注入
±2.7 V至±5.5 V雙電源供電
+2.7 V至+5.5 V單電源供電
汽車應用溫度范圍：–40°C至+125°C
泄漏電流：100 pA（最大值，25°C）
導通電阻：85 Ω
軌到軌開關工作
快速開關時間
16引腳TSSOP和SOIC封裝
典型功耗：<0.1 μW
TTL-/CMOS-兼容型輸入
ADG613-EP支持防務和航空航天應用（AQEC標準）下載ADG613-EP數據手冊
軍用溫度范圍：-55°C至+125°C
受控制造基線
唯一封裝/測試廠
唯一制造廠
增強型產品變更通知
認證數據可應要求提供
V62/16617 DSCC圖紙?zhí)?/p>
產品詳情
ADG613-EP是一款單芯片CMOS器件，內置四個獨立可選的開關。此開關在整個輸入信號范圍內具有1 pC的超低電荷注入，25°C時的典型漏電流為0.01 nA。
額定電源電壓為±5 V、+5 V和3 V。它內置四個獨立的單刀單擲(SPST)開關。ADG613-EP內置具有數字控制邏輯的兩個開關，邏輯低電平時導通；另有兩個開關則采用反相邏輯。
當接通時，各開關在兩個方向的導電性能相同，輸入信號范圍可擴展至電源電壓范圍。ADG613-EP為先開后合式開關。
ADG613-EP采用小型16引腳TSSOP封裝。
此外，ADG613-EP器件還兼容TTL。
產品聚焦
超低電荷注入（典型值1 pC）
±2.7 V至±5.5 V雙電源或+2.7 V至+5.5 V單電源供電。
汽車應用溫度范圍：?55°C至+125°C。
16引腳小型TSSOP封裝。
應用
自動測試設備
數據采集系統
電池供電系統
通信系統
采樣保持系統
音頻信號路由
繼電器替代方案
航空電子

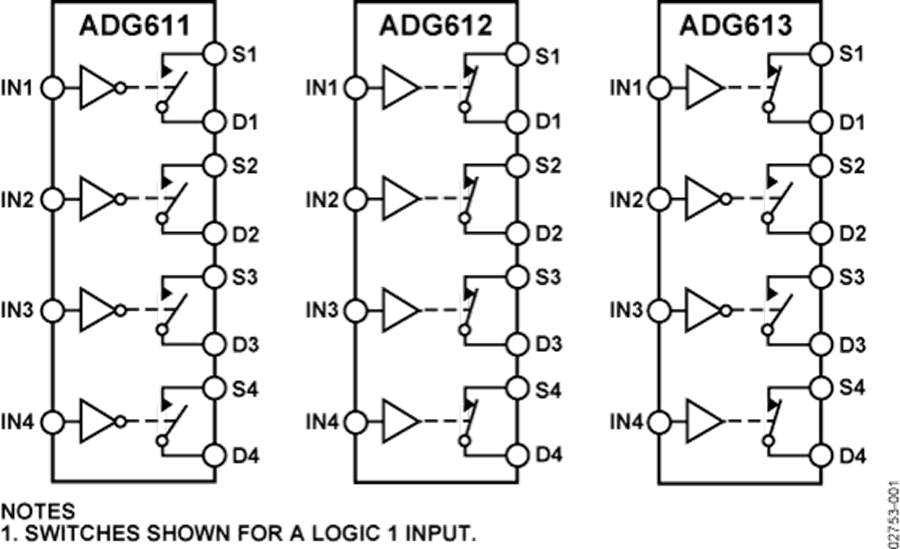

ADG613電路圖
ADG613 封裝圖
ADG613 引腳圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| ADG613YRUZ-REEL7 | - | - | 立即購買 |
| ADG613YRUZ | - | - | 立即購買 |
| ADG613SRUZ-EP-RL7 | - | - | 立即購買 |
| ADG613SRUZ-EP | - | - | 立即購買 |
| 標題 | 類型 | 大小（KB） | 下載 |
|---|---|---|---|
| ADG613-DSCC: Military Data Sheet | 339 | 點擊下載 | |
| UG-945: Evaluation Board for 16-Lead TSSOP Devices in the Switches and Multiplexers Portfolio (Rev. 0) | 291 | 點擊下載 |
