制造商：ADI/AD
優勢和特點
完整的角速度數字陀螺儀14位分辨率
初始范圍：±80°/秒（典型值）可利用外部電阻增大范圍
Z軸（偏航角速度）響應
SPI 數字輸出接口
可在寬頻率范圍內提供高振動抑制特性
5 V 單電源供電
8.2 mm × 8.2 mm × 5.2 mm 封裝
抗沖擊能力：2000 g
帶寬：1 kHz
外部控制的自測功能
內部溫度傳感器輸出
雙路輔助14位ADC輸入
絕對速率輸出，適合精密應用
符合RoHS標準
工作溫度：?40°C至+105°C
產品詳情
ADIS16060是一款偏航角速度陀螺儀，采用集成式串行外設接口(SPI)，具有可從外部選擇的帶寬響應和可調整動態范圍。通過SPI端口可以訪問偏航角速度傳感器、內部溫度傳感器以及兩個外部模擬信號（使用內部ADC）。SPI端口提供的數字數據與圍繞封裝上表面垂直軸轉動的角速率成比例。
附加輸出引腳可提供精密的基準電壓?。?數字自測功能通過機電方式激勵傳感器?，?以測試傳感器和信號調理電路的工作情況。
ADIS16060提供8.2 mm × 8.2 mm × 5.2 mm、16引腳外圍基板柵格陣列(LGA)封裝。
應用：
平臺穩定
圖像穩定
制導與控制
慣性測量單元
機器人

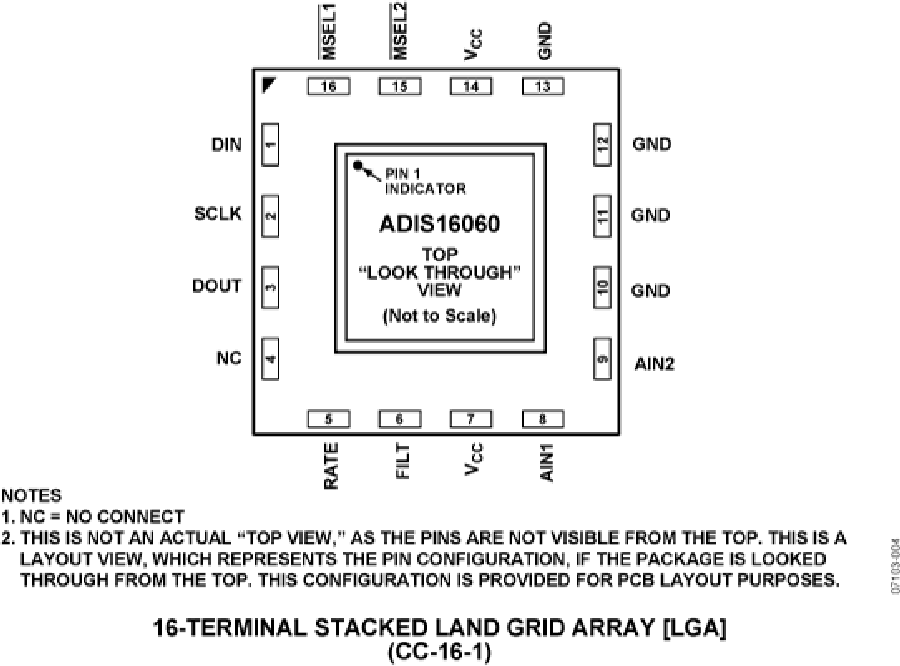

ADIS16060 引腳圖

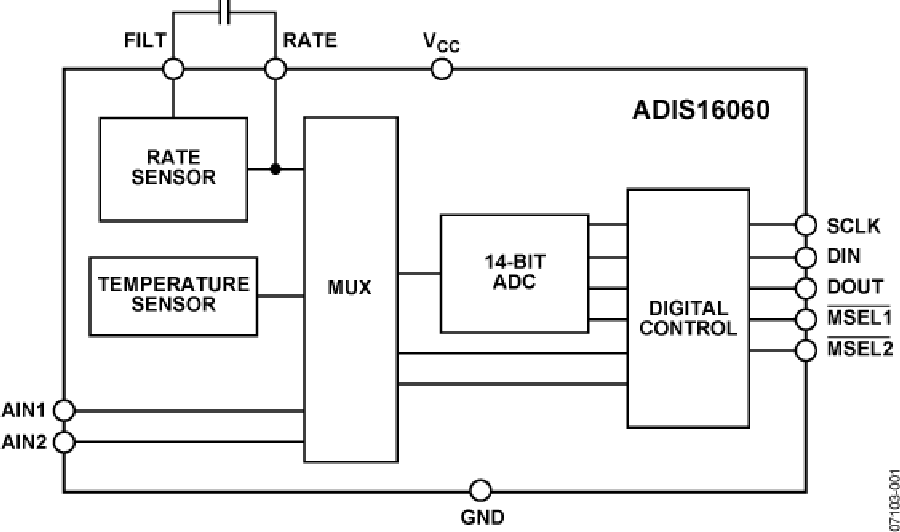

ADIS16060電路圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| ADIS16060BCCZ | - | - | 立即購買 |
