優勢和特點

  RF頻率范圍：1200 MHz至2500 MHz

  IF頻率范圍：30 MHz至450 MHz

  功率轉換增益：8.2 dB

  SSB噪聲系數：9.9 dB

  SSB噪聲系數（含5 dBm阻波器）：21 dB

  輸入IP3：31 dBm

  輸入P1dB：11 dBm

  LO驅動：0 dBm（典型值）

  單端50Ω RF與本振輸入端口

  高隔離度SPDT LO輸入開關

  單電源電壓: 3.3～5 V

  6 mm × 6 mm，36引腳裸露焊盤LFCSP封裝

產品詳情

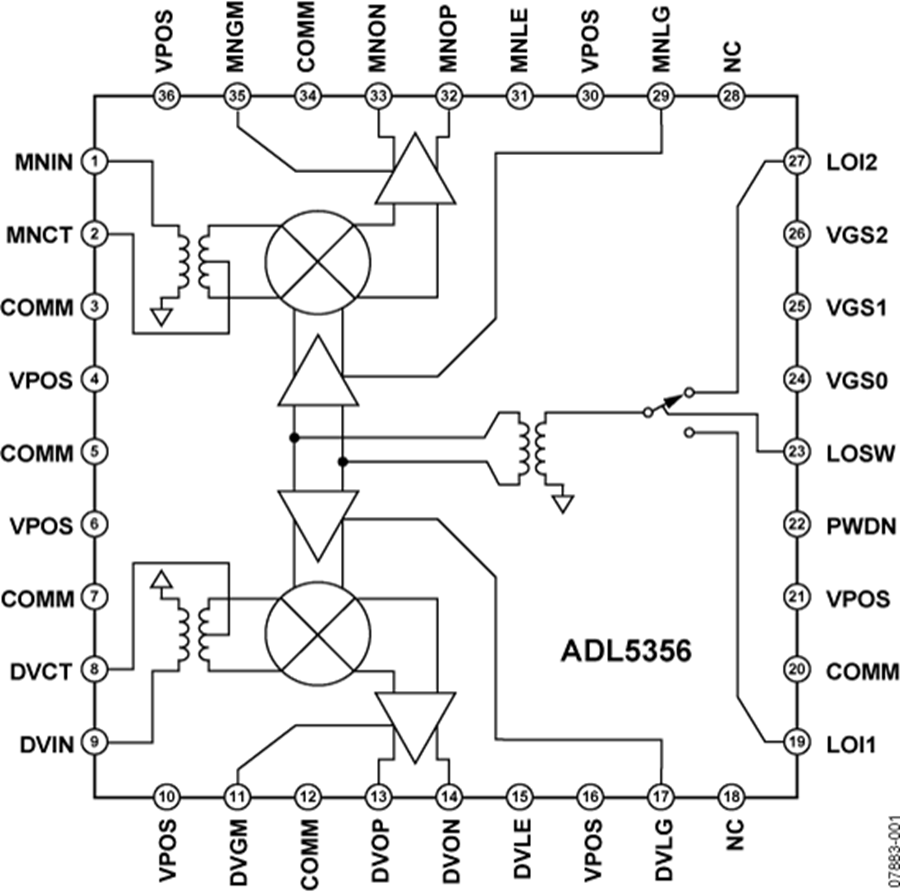

ADL5356利用高線性度雙平衡無源混頻器內核以及集成的RF和本振(LO)平衡電路來實現單端工作。該器件內置RF巴倫，能夠在1200 MHz至2500 MHz RF輸入頻率范圍內實現最佳性能。對于1700 MHz至2500 MHz的RF頻率，該器件使用低端LO進行性能優化；對于1200 MHz至1700 MHz的RF頻率，該器件使用高端LO進行性能優化。平衡無源混頻器配置可提供良好的LO至RF泄漏（典型值優于-35 dBm）以及出色的交調性能。平衡混頻器內核還能提供極高的輸入線性度，使該器件能用在要求苛刻的蜂窩應用中。對于這些應用，如果輸入線性度不高，帶內阻塞信號可能會導致動態性能下降。無源混頻器內核之后是高線性度中頻緩沖放大器，它可提供典型值為8.2 dB的功率轉換增益，并且可以配合各種輸出阻抗使用。

ADL5356提供兩個可切換LO通路，適合于需要兩個本振之間進行乒乓式操作的TDD應用。LO電流可以通過電阻在外部設置，使所需性能水平的相應直流電流最低。對于低電壓應用，ADL5356能夠以低至3.3 V的電壓工作且電流大幅降低。在低壓下工作時，另外還提供一個邏輯引腳，可以在需要時關斷電路（低于300 μA）。

ADL5356采用BiCMOS高性能IC工藝制造。提供6 mm × 6 mm、36引腳LFCSP封裝，工作溫度范圍為?40°C至+85°C。同時提供評估板。

ADL5356采用BiCMOS高性能IC工藝制造。這款器件采用6 mm × 6 mm 36引腳LFCSP封裝，工作溫度范圍為-40°C～+85°C。還可提供評估版。

應用

  手機基站接收機

  主接收機與分集接收機設計

  無線鏈路下變頻器
