制造商：ADI/AD
優勢和特點
功率轉換損耗：7.0 dB
RF頻率范圍：500 MHz至1500 MHz
IF頻率范圍：DC至450 MHz
10 dBm阻塞單邊帶噪聲指數：17 dB
輸入IP3：37 dBm
輸入P1dB ：25 dBm
本振驅動：0 dBm(典型值)
單端50Ω RF與本振輸入端口
高隔離度單刀雙擲(SPDT)本振輸入開關
單電源電壓：3.3至5 V
5 mm × 5 mm，20引腳裸露焊盤LFCSP封裝
2000V HBM / 500V FICDM ESD性能
產品詳情
ADI參考設計:混合信號數字預失真（MSDPD）平臺ADL5367利用一個高線性度雙平衡無源混頻器內核以及集成的RF與本振平衡電路來實現單端工作。ADL5367內置一個RF巴倫，能夠利用高端本振注入，在700至1000 MHz的RF輸入頻率范圍內實現最佳性能。(用于低端本振注入的引腳兼容器件也已供應。)平衡的無源混頻器提供良好的本振至射頻泄漏(典型值優于-20 dBm)，以及出色的互調性能。在手機應用中，帶內阻塞信號可能會導致動態性能下降，ADL5367的平衡混頻器內核能夠提供極高的輸入線性度，非常適合于要求嚴苛的手機應用。對于低壓應用，ADL5367能在低至3V的電壓下工作，并大幅降低直流電流。兩個數字邏輯輸入使得用戶能夠控制一個內部電阻串數模轉換器，來優化應用的互調或噪聲性能。本振電流可以通過外部電阻進行設置，以將與期望性能等級相當?shù)闹绷麟娏鹘档阶畹?。額外的邏輯引腳能夠在需要時關斷(
ADL5367基于BiCMOS高性能IC工藝制造， 采用5 mm × 5 mm 20引腳LFCSP封裝，工作溫度范圍為-40°C至+85°C，現可提供評估版。
應用
手機基站接收機
傳輸監測接收機
無線鏈路下變頻器

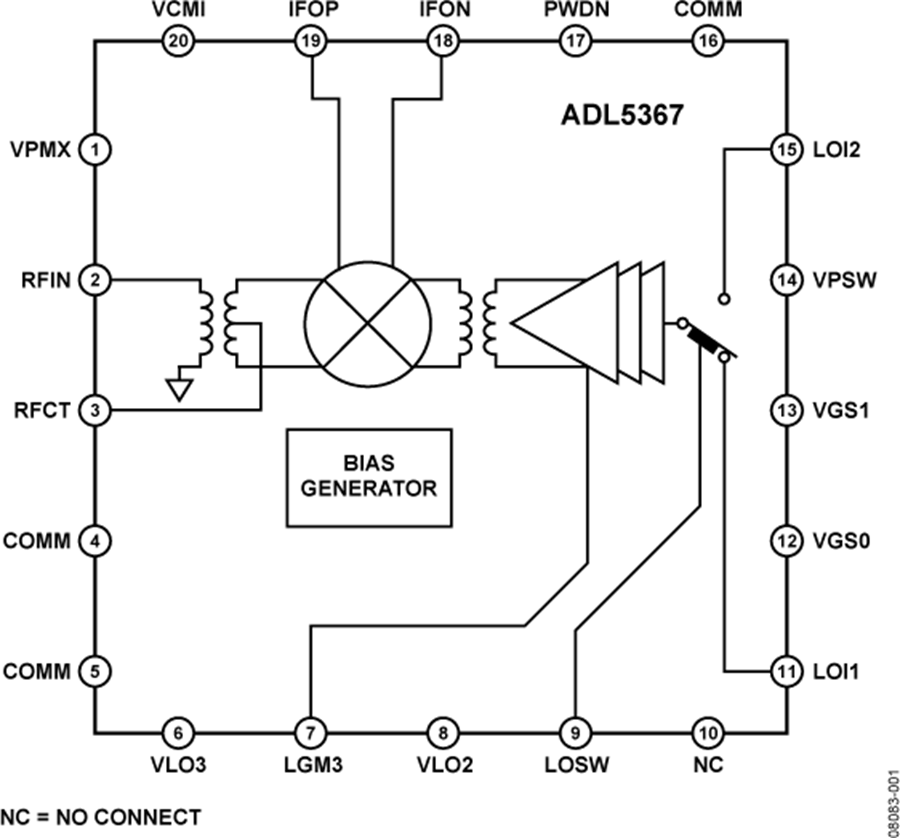

ADL5367電路圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| ADL5367ACPZ-R7 | - | - | 立即購買 |
