優(yōu)勢和特點

  RF工作頻率范圍：30 MHz至2 GHz

  LO輸入 (2 ×fLO):60 MHz至4 GHz

  輸入IP3：31 dBm ( 900 MHz )

  輸入IP2：62 dBm (900 MHz )

  輸入P1dB：13 dBm (900 MHz )

  噪聲系數(NF)12.0 dB (140 MHz )14.7 dB ( 900 MHz)

  電壓轉換增益：> 4 dB

  正交解調精度相位精度～0.4° 幅度平衡：~0.05 dB

  解調帶寬：~240 MHz

  基帶I/Q驅動：2 V p-p（至200 Ω負載）

  5 V單電源

產品詳情

ADL5387是一款寬帶正交I/Q解調器，涵蓋從30 MHz到2 GHz的RF/IF輸入頻率范圍。在450 MHz時，其噪聲系數(NF)為13.2 dB，IP1dB為12.7 dBm，三階交調截點(IIP3)為32 dBm；具有出色的動態(tài)范圍，適合要求苛刻的基礎設施直接變頻應用。差分RF/IF輸入提供良好的50 Ω寬帶輸入阻抗，并且為獲得最佳性能，應采用1:1巴倫驅動。

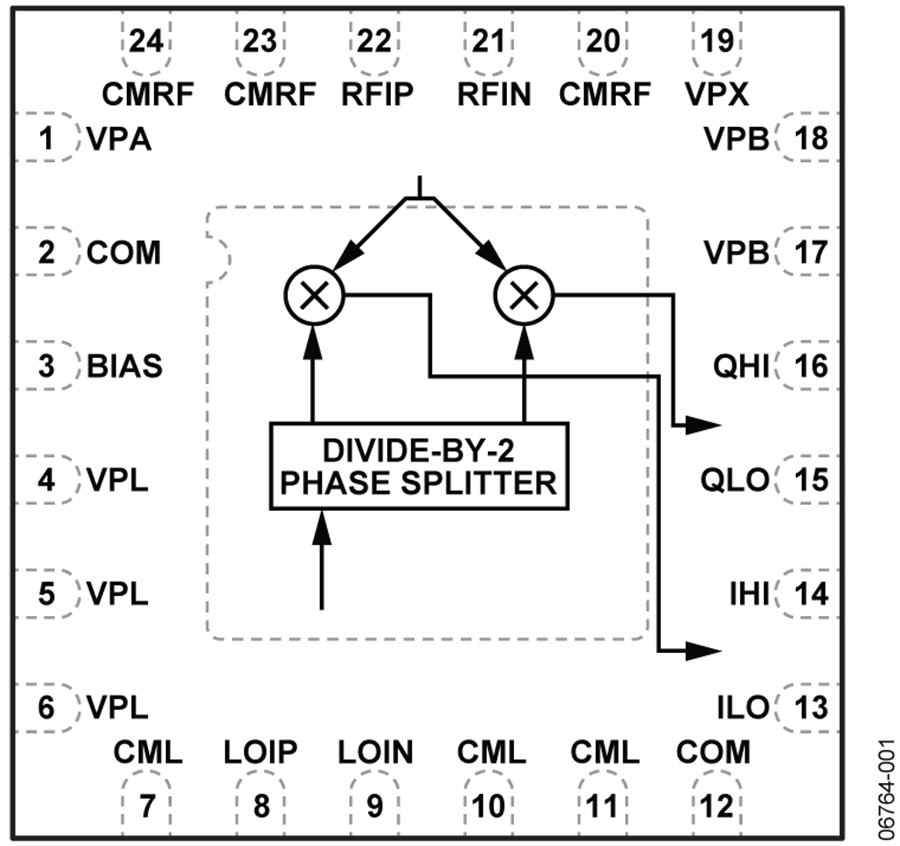

本振 (LO)正交產生采用二分頻方法，從而可實現(xiàn)超寬帶操作。幅度平衡和相位平衡分別約為0.05 dB和0.4?時，可在寬LO電平范圍內達到出色的解調精度。解調相內(I)和正交(Q)差分輸出經過完全緩沖，提供4 dB以上的電壓轉換增益。緩沖基帶輸出能將2 V p-p差分信號驅動至200 Ω負載。

完全平衡的設計可極大地降低二階失真的影響。從LO端口至RF端口的泄漏小于?70 dBc。I和Q輸出端的差分直流失調電壓小于10 mV。這些因素使該器件具有60 dBm以上的出色IIP2特性。

ADL5387采用4.75 V至5.25 V單電源供電，可利用從BIAS引腳連接至地的外部電阻來調節(jié)電源電流。

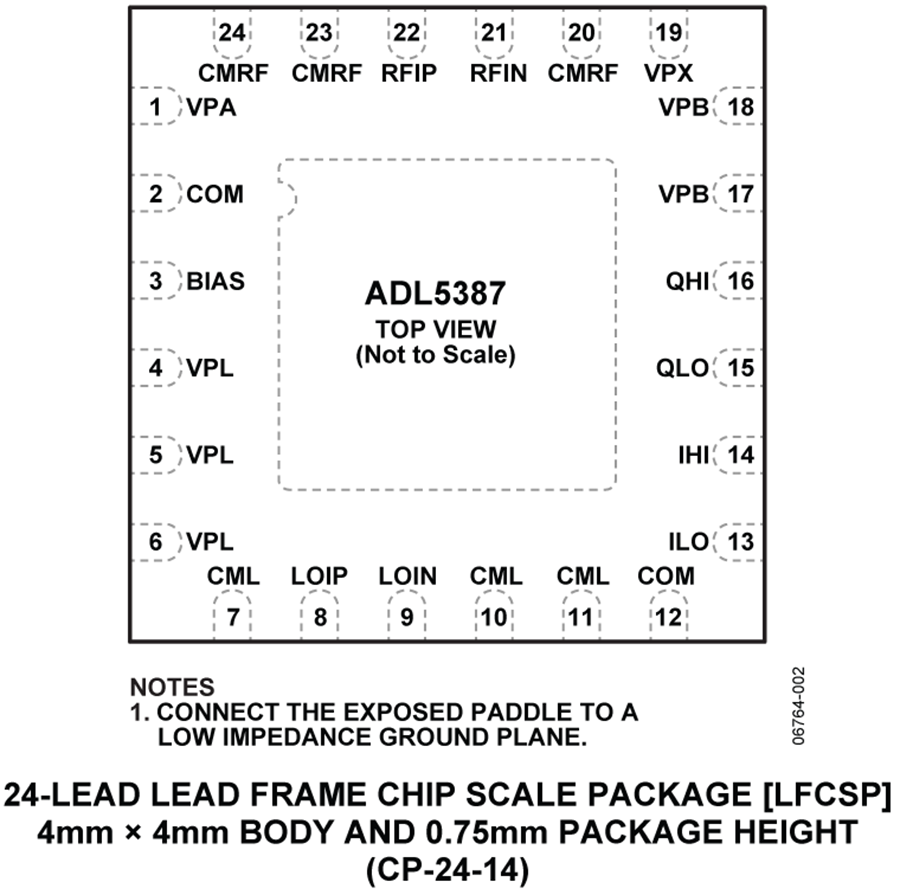

ADL5387采用ADI公司先進的硅-鍺雙極性工藝制造，提供24引腳、裸露焊盤LFCSP封裝。

應用

  QAM/QPSK RF/IF解調器

  W-CDMA/CDMA/CDMA2000/GSM

  微波點對（多）點廣播

  寬帶無線與WiMAX

  寬帶CATV

數據手冊, Rev. 0, 10/07
