制造商：ADI/AD
優勢和特點
?3 dB帶寬：6.0 GHz
使用外部電阻可降低預設20 dB增益
差分或單端輸入轉差分輸出
內部直流耦合輸入和輸出
低噪聲輸入級：噪聲指數：7.9 dB（2 GHz時）
低失真（5 V電源和2 Vp-p輸出，具有100 ?負載）
500 MHz：?78 dBc (HD2)、?70 dBc (HD3)、?80 dBc (IMD3)
2 GHz：-61 dBc (HD2)、-52 dBc (HD3)、-64 dBc (IMD3)
壓擺率：23 V/ns（2 V p-p輸出）
直流功耗：每個放大器86 mA（5 V時）
產品詳情
ADL5569是一款針對DC至6.0 GHz應用而優化的高性能雙通道、差分放大器，具有20 dB電壓增益。該放大器提供雙通道格式，在寬頻率范圍內提供1.0 nV/√Hz（500 MHz時）的低折合到輸入(RTI)噪聲和出色的失真性能，堪稱高速12位至16位模數轉換器(ADC)的理想驅動器。ADL5569非常適合用于高性能零中頻(IF)和復合中頻接收器設計。此外，該器件針對單端輸入驅動器應用具有出色的低失真特性。
每個放大器各使用兩個外部串聯電阻來擴展放大器的增益靈活性，并允許差分輸入選擇6 dB至20 dB范圍內的任意增益。對于單端輸入，增益可在6 dB至17 dB范圍內調整。此外，該器件在2 V至3 V輸出共模范圍內保持低失真性能，在最高2 V p-p的交流電平下，提供靈活的ADC驅動能力。
ADL5569采用5V單電源供電，其靜態電流典型值為每放大器86 mA。禁用時，這些放大器的功耗僅為16 mA。
該器件針對寬帶、低失真和低噪聲工作優化，使其具備了無可比擬的DC至4 GHz無雜散動態范圍(SFDR)。這些特性加上可調增益能力，使該器件成為驅動多種ADC、混頻器、PIN二極管衰減器、表面聲波(SAW)濾波器以及各種分立RF器件的放大器選擇。
ADL5569采用ADI公司的高速硅鍺(SiGe)工藝制造，提供緊湊型2.5 mm × 3 mm、16引腳LFCSP封裝，工作溫度范圍為?40°C至+85°C。
應用
差分ADC驅動器
單端至差分轉換
RF/IF增益模塊
SAW濾波器接口
儀器儀表
ADL5569電路圖

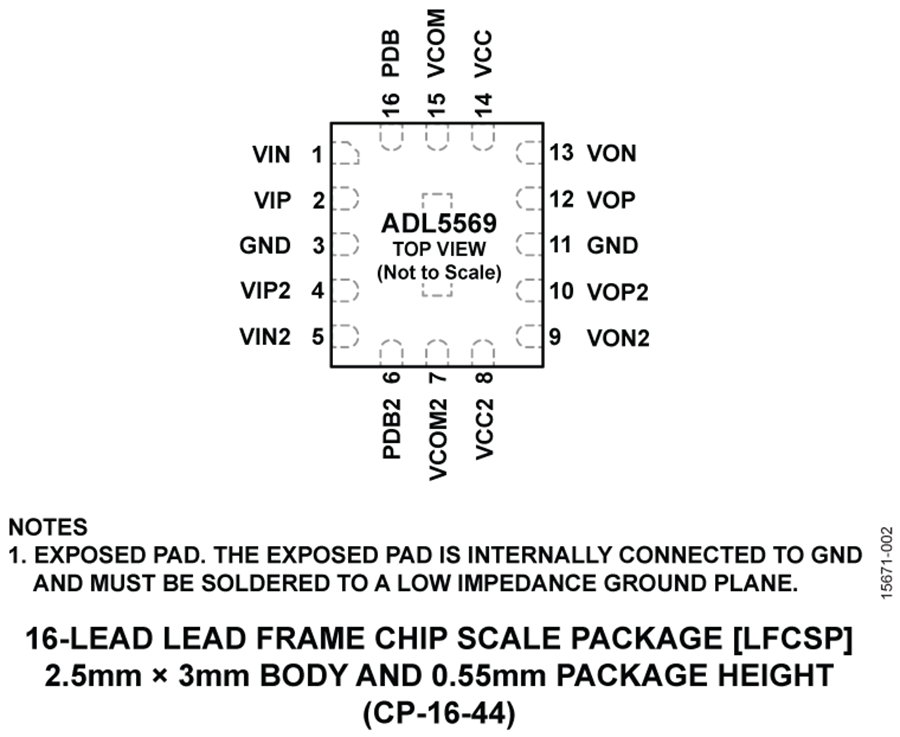

ADL5569 引腳圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| ADL5569BCPZ-R7 | - | - | 立即購買 |
| ADL5569BCPZ | - | - | 立即購買 |
