制造商：ADI/AD
優勢和特點
恒定的電源折返支持FET SOA保護
精確的（<1.0%）電流和電壓測量
負電源電壓的浪涌和故障控制
采用內部分流調節器，適合寬輸入范圍
25 mV/50 mV滿量程檢測電壓
精調電流限值，因此可使用標準檢測電阻
軟啟動浪涌電流限制特性
UVH和OV引腳精度：1%，UVL引腳精度：1.5%
PMBus 接口：支持控制、遙測、故障記錄功能
28引腳TSSOP
工作結溫（TJ）范圍：-40°C至105°C
產品詳情
ADM1075是全功能負電壓熱插拔控制器，具有恒定的電源折返并支持高精度數字電流電壓測量，允許將電路板安全地插入-48 V帶電背板或拔出。它能提供精確和魯棒的限流功能，保護器件免受瞬態和非瞬態短路、過壓、欠壓狀況影響。ADM1075通常在-35 V至-80 V的負電壓下工作，由于分流調節的作用，它的抗電壓瞬變能力極強。其工作范圍由于分流調節器而有所不同，可由10 V電壓軌直接供電以減少分流功率損耗（詳情參考“為ADM1075供電”部分）。???某些型號可提供滿量程電流限制（25 mV或50 mV）。使用外部電阻時，最大電流限制由檢測電阻、RSENSE和ISET引腳上的輸入電壓共同設置。這樣就能精調跳變電壓，進而可以使用標準檢測電阻。通過控制外部N溝道FET的柵極驅動，浪涌電流被限制在可編程值以下。內置軟啟動功能允許利用軟啟動（SS）引腳上的外部電容控制浪涌電流特性。
更多信息，請參考數據手冊。
產品聚焦
恒定的電源折返通過PLIM電阻分壓器設置最大FET功率。從而簡化保持FET SOA的設計。
可調電流限值電流限值可通過ISET引腳調節，因此可使用標準檢測電阻。
12位ADC。精確測量電壓、電流、功率?？沙掷m(xù)計算能耗。
PMBus 接口。PMBus快速模式兼容接口，用于回讀狀態和數據寄存器，并設置報警和故障限值。
記錄故障。鎖存狀態寄存器提供有用的調試信息，幫助在高可靠性系統中追蹤故障。
內置軟啟動。軟啟動電容器利用di/dt控制浪涌電流特性。
應用
電信與數據通信設備
中央交換局
-48 V分布式電源系統
負電源控制
高使用率服務器

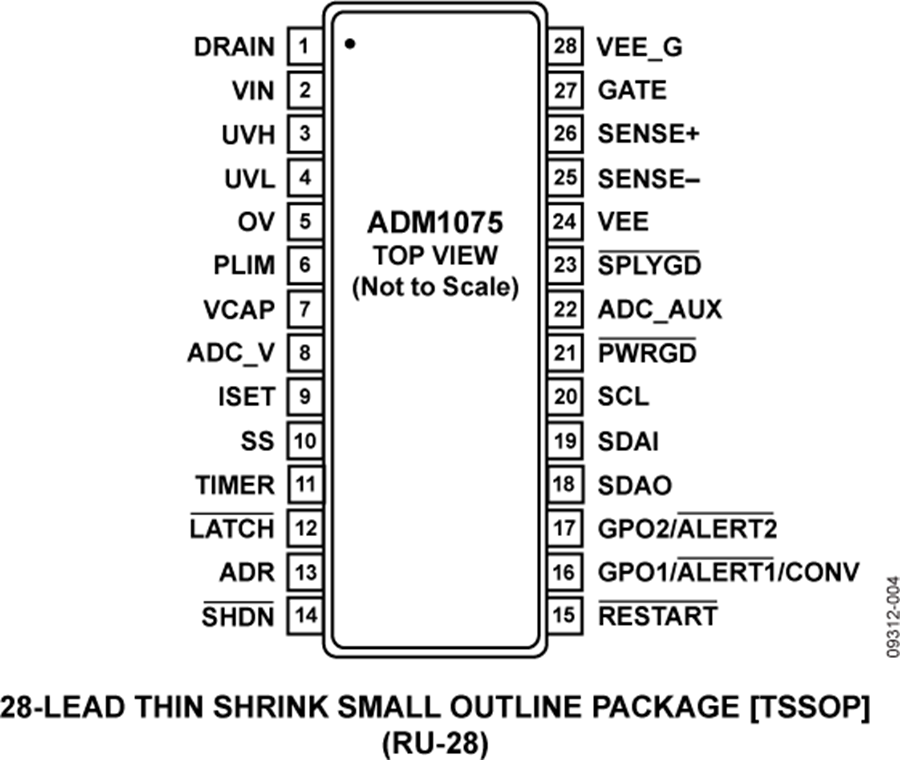

ADM1075 引腳圖

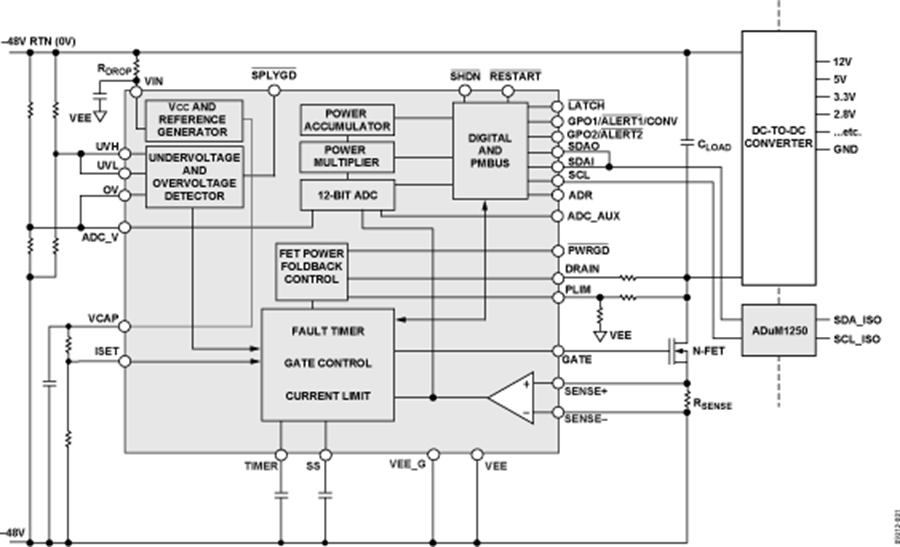

ADM1075電路圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| ADM1075-2ARUZ-RL7 | - | - | 立即購買 |
| ADM1075-2ARUZ | - | - | 立即購買 |
| ADM1075-2ACPZ-RL7 | - | - | 立即購買 |
| ADM1075-2ACPZ | - | - | 立即購買 |
| ADM1075-1ARUZ-RL7 | - | - | 立即購買 |
| ADM1075-1ARUZ | - | - | 立即購買 |
