ADM1278是一款熱插拔控制器，允許將電路板插入帶電背板或從帶電背板移除。 該器件還集成12位模數轉換器(ADC)，可通過PMBus?接口來進行電流、電壓和功率回讀。 負載電流利用內部電流檢測放大器測量，通過HS+引腳和HS?引腳測量電源路徑內檢測電阻兩端的電壓。 默認電流限值設置為20 mV，如果需要，可通過內部基準電壓源至ISET引腳的電阻分壓器網絡對該限值進行調整。

ADM1278通過GATE引腳控制電源路徑中外部N溝道FET的柵極電壓，從而限制流經檢測電阻的電流， 檢測電壓及負載電流維持在預設最大值以下。 ADM1278通過限制FET保持開啟（電流處于最大值時）的時間保護外部FET， 該限流時間通過選擇連接至TIMER引腳的電容來設置。 此外，上電和故障期間，MOSFET的功耗由一個恒定的功率折返方案控制。 此功率水平和TIMER調節時間可以設置為適當?shù)闹?，確保MOSFET始終在安全工作區(SOA)限值以內。 可編程啟動電流限值還可實現dv/dt上電。

短路時，快速內部過流檢測器在320 ns內作出響應，通知柵極關斷， 1500 mA下拉器件可確?？焖貴ET響應。

ADM1278提供過壓(OV)和欠壓(UV)保護，其閾值通過UV和OV引腳上的外部電阻分壓器設置。 如果使用PWGIN引腳來監控輸出，PWRGD信號可用于檢測輸出電源何時有效。

12位ADC可測量檢測電阻內的電流、HS+引腳上的電源電壓、輸出電壓以及外部NPN器件的溫度。 PMBus接口允許控制器讀取來自ADC的數據。 根據兩個ADRx引腳的連接方式，最多可選擇16個唯一的I2C地址。

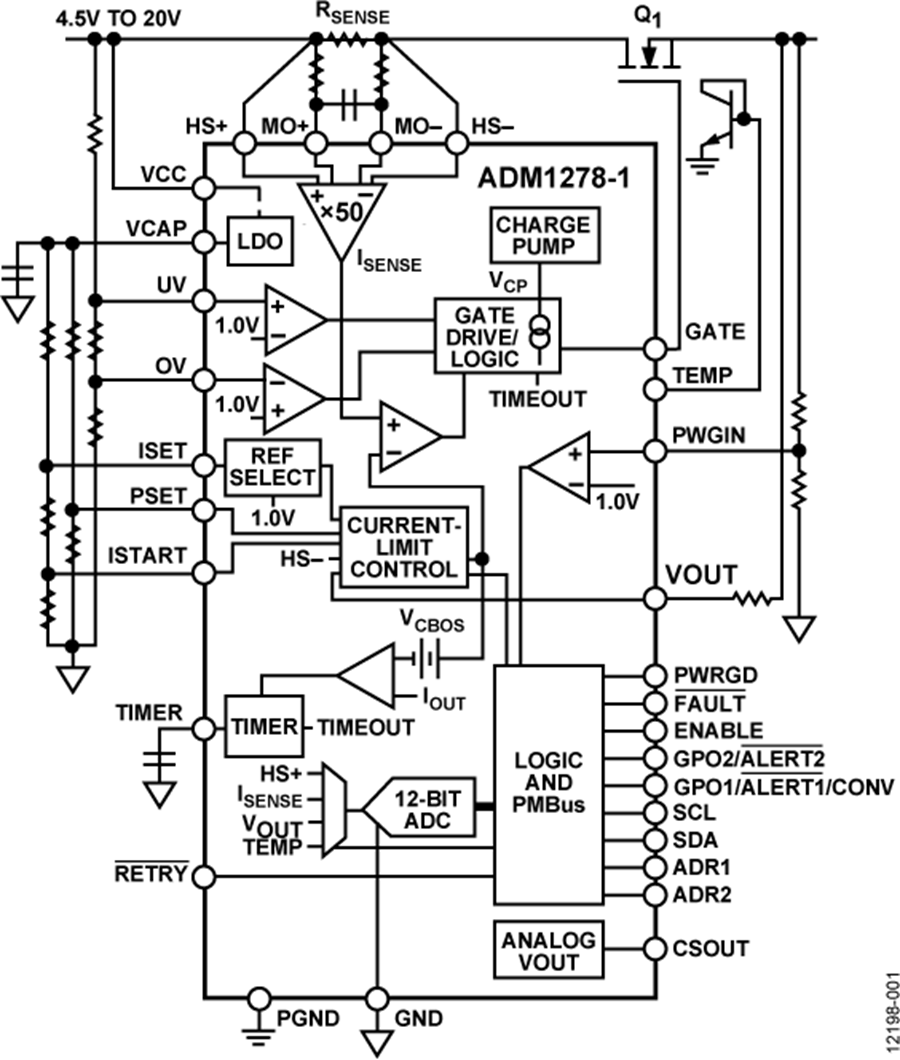

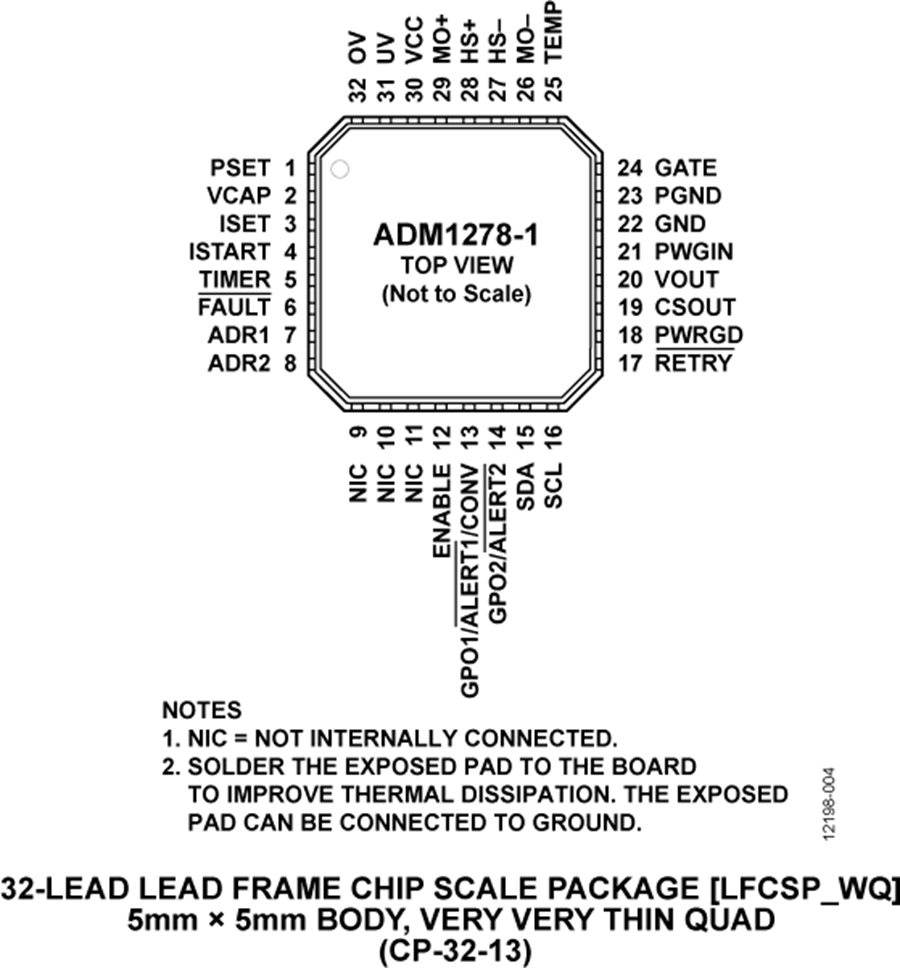

ADM1278采用32引腳LFCSP封裝，并具有一個RETRY引腳，該引腳可配置為在發生過流故障時自動重試或鎖定。

應用

  服務器

  電源監控和控制/功率預算

  中央交換局設備

  電信與數據通信設備

優勢和特點

  精度達到±0.3%，支持通過12位ADC進行 IOUT、VIN、VOUT和溫度回讀

  短路響應時間：320 ns

  檢測到FET不良時關斷

  獨立的熱插拔和電源監控器輸入允許附加外部ADC濾波

  恒定功率折返支持更嚴密的FET SOA保護

  遠程溫度檢測，帶有可編程警告和關斷閾值

  通過電阻編程在5 mV至25 mVVSENSE 進行電流限制

  可編程啟動電流限制

  UV和OV閾值精度：1%

  持續報告功率和能耗

  用于電流、電壓和功率的峰值檢測寄存器

  欲了解更多特性，請參考數據手冊
