制造商：ADI/AD
優勢和特點
最大輸出電流：300 mA
輸入電壓范圍：1.6 V至3.6 V
低靜態電流：空載時，IGND = 23 μA ；300 mA負載時，IGND = 170 μA
低關斷電流：< 1 μA
低壓差：300 mA負載下為50 mV
輸出電壓精度：±1%
可提供0.8 V至3.0 V范圍內多達31種固定輸出電壓選項
線路、負載及溫度范圍內的精度：±3%
利用1 μF小型陶瓷輸出電容實現穩定工作
PSRR性能：70 dB (10 kHz)，73 dB (1 kHz)
低噪聲：30 μV rms（VOUT = 0.8 V）
限流和熱過載保護
邏輯控制使能
4引腳、0.5 mm間距小型WLCSP封裝
產品詳情
ADP172是一款低電壓輸入、低靜態電流、低壓差(LDO)線性調節器，工作電壓范圍為1.6 V至3.6 V，能夠提供高達300 mA的輸出電流。驅動300 mA負載時壓差僅為50 mV，這種低壓差特性不僅可提高效率，而且支持寬輸入電壓范圍?？蛰d時靜態電流低至23 μA，使得ADP172成為電池供電便攜式設備的理想選擇。ADP172可提供0.8 V至3.0 V范圍內的31種固定輸出電壓選項。利用1 μF小型陶瓷輸出電容即可實現穩定工作。ADP172具有出色的瞬態響應性能，所占電路板空間極小，非常適合為數字處理器供電。與普通LDO產品相比，ADP172在100 kHz頻率時的電源抑制比(PSRR)高出20 dB至40 dB，堪稱模數轉換(ADC)混合信號處理器系統的理想電源，并且允許使用更小尺寸的旁路電容。此外，這些器件具有低輸出噪聲性能，無需額外旁路電容，因而可進一步減少印刷電路板(PCB)元件數量。
短路保護和熱過載保護電路可以防止器件在不利條件下受損。ADP172采用4引腳、0.5 mm間距小型WLCSP封裝，是適合各種便攜式供電應用的業界最小尺寸解決方案。
應用移動電話
數碼相機和音頻設備
便攜式電池供電設備
DSP/FPGA/微處理器電源
后置DC-DC調節
ADP172 引腳圖

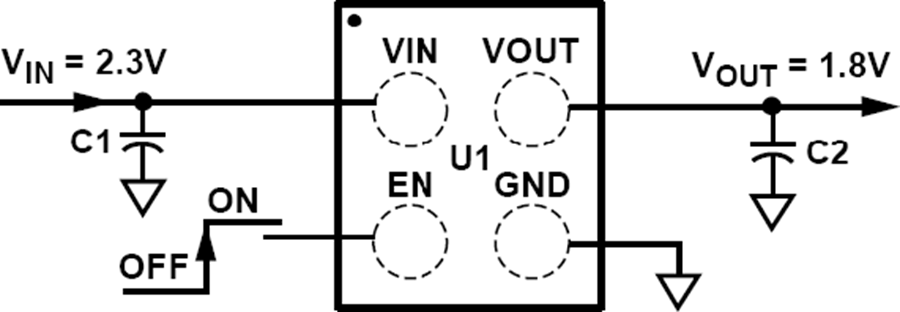

ADP172電路圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| ADP172ACBZ-3.0-R7 | - | - | 立即購買 |
| ADP172ACBZ-2.9-R7 | - | - | 立即購買 |
| ADP172ACBZ-2.1-R7 | - | - | 立即購買 |
| ADP172ACBZ-1.8-R7 | - | - | 立即購買 |
| ADP172ACBZ-1.7-R7 | - | - | 立即購買 |
| ADP172ACBZ-1.65-R7 | - | - | 立即購買 |
| 標題 | 類型 | 大小（KB） | 下載 |
|---|---|---|---|
| AN-1072: 在系統中成功運用低壓差穩壓器 (Rev. 0) | 484 | 點擊下載 | |
| AN-1072: How to Successfully Apply Low Dropout Regulators | 105 | 點擊下載 | |
| UG-053: RedyKit for the ADP172 LDO | 133 | 點擊下載 |
