制造商：ADI/AD
優勢和特點
輸入電壓：2.3 V至5.5 V
峰值效率：95%
3 MHz 固定工作頻率
典型靜態電流：24 μA
極小尺寸解決方案6引腳、1 mm × 1.5 mm WLCSP封裝
快速加載和線路瞬態響應
占空比：100%（低壓差模式）
內部同步整流器、補償和軟啟動
電流過載和熱關斷保護功能
超低關斷電流：0.2 μA（典型值）
強制PWM和自動PWM/PSM模式
ADIsimPower設計工具支持
產品詳情

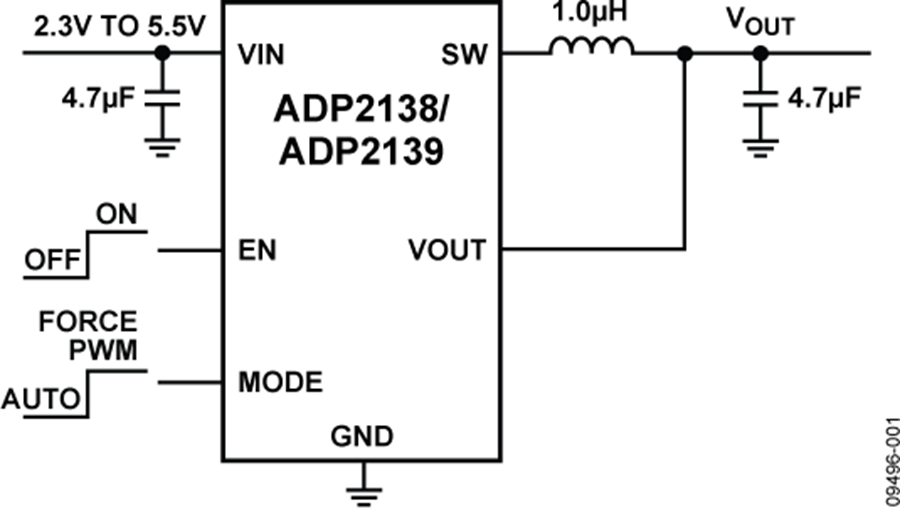

ADP2138 和 ADP2139 均為高效率、地靜態電流、同步降壓型DC-DC轉換器。ADP2139另外增加了一個內部放電開關。整個解決方案僅需三個小型外部元件。當MODE引腳設為高電平時，降壓穩壓器將在強制PWM模式下工作，以輕載效率為代價為電源噪聲敏感負載提供低峰峰值紋波。當MODE引腳設置為低電平時，降壓穩壓器根據負載電流水平自動切換工作模式。輸出負載較高時，降壓穩壓器以PWM模式工作。當負載電流降至預定義閾值以下時，穩壓器以省電模式(PSM)工作，以便改善輕負載效率。
ADP2138/ADP2139采用2.3 V至5.5 V輸入電壓工作，單個鋰電池或鋰聚合物電池、多個堿性電池或NiMH電池、PCMCIA、USB及其它標準電源均可以為其供電。在整個輸入電壓范圍內可實現最大800mA負載電流。
ADP2138/ADP2139提供3.3 V、3.0 V、2.8 V、2.5 V、1.8 V、1.5 V、1.2 V、1.0 V和0.8 V多個固定輸出電壓。所有型號產品均內置功率開關和同步整流器，以減少外置部件數量并提高效率。ADP2138/ADP2139內置軟啟動功能，采用內部補償機制。在邏輯控制的關斷期間，輸入與輸出斷開，ADP2138/ADP2139從輸入源汲取的電流為0.2 μA（典型值）。
其它重要特性包括：防止電池深度放電的欠壓閉鎖和防止啟動時輸入電流過沖的軟啟動。ADP2138/ADP2139采用6引腳晶圓級芯片規模封裝(WLCSP)。
應用-PDA和掌上型電腦-無線手機-數字音頻、便攜式媒體播放器-數碼相機、GPS導航裝置
ADP2138 封裝圖

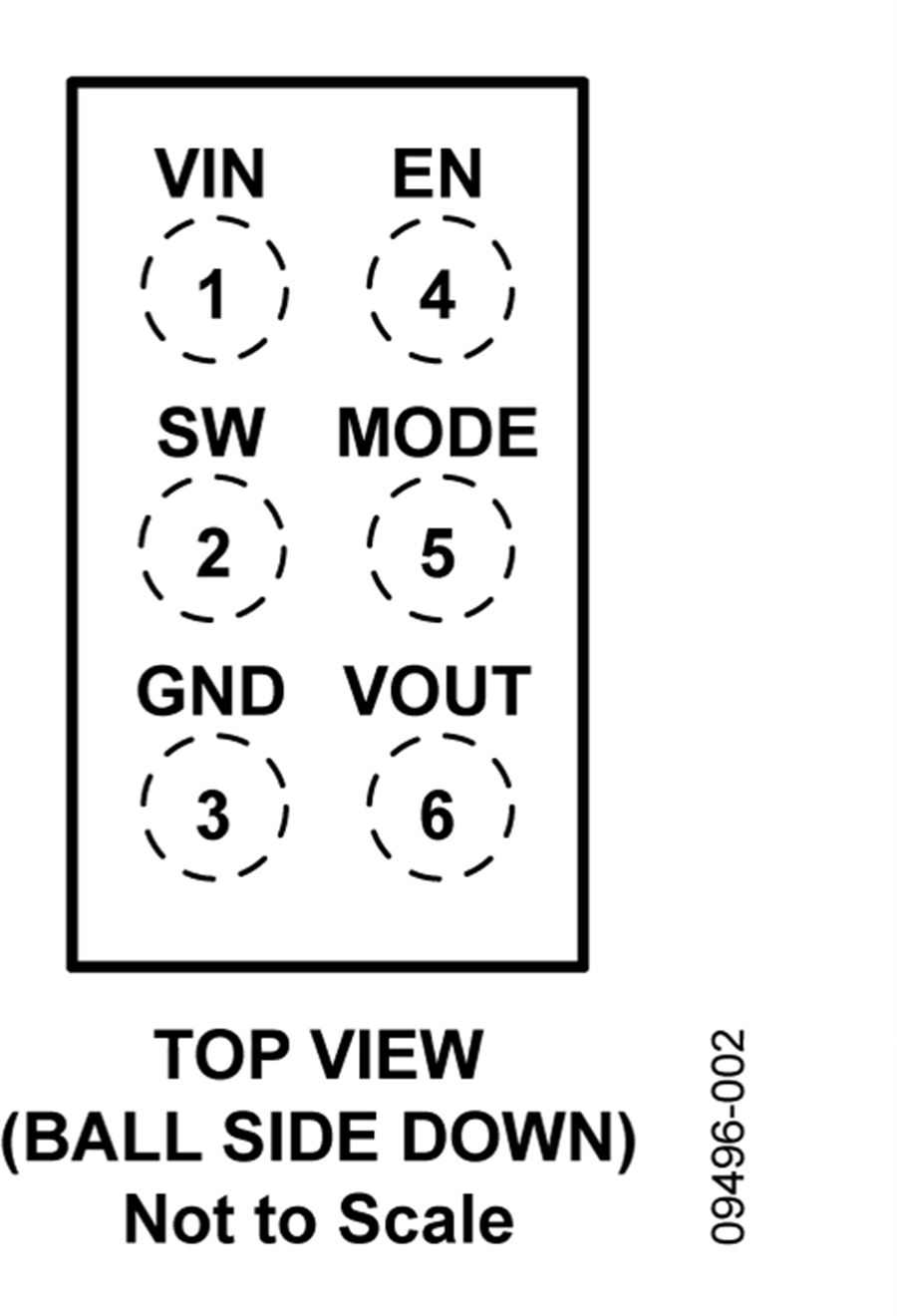

ADP2138 引腳圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| DIGI-ADP2138 | - | - | 立即購買 |
| ADP2138ACBZ-3.3-R7 | - | - | 立即購買 |
| ADP2138ACBZ-3.0-R7 | - | - | 立即購買 |
| ADP2138ACBZ-2.8-R7 | - | - | 立即購買 |
| ADP2138ACBZ-2.5-R7 | - | - | 立即購買 |
| ADP2138ACBZ-1.8-R7 | - | - | 立即購買 |
| 標題 | 類型 | 大?。↘B） | 下載 |
|---|---|---|---|
| ? UG-249：800 mA、3 MHz降壓調節器評估板 | 232 | 點擊下載 | |
| UG-249: Evaluation Board for the 800 mA, 3 MHz Buck Regulator | 232 | 點擊下載 |
