制造商：ADI/AD
優勢和特點
180°反相同步
ADIsimPower設計工具支持
可編程UVLO
可編程開關頻率：250 kHz至1.4 MHz
同步至外部時鐘：250 kHz至1.4 MHz
啟動后進入預充電輸出
外部補償
提供外部可調選項的內部軟啟動
整個溫度范圍的0.6 V ±1%基準電壓
電源良好輸出
輸入電壓：4.5 V至20 V
連續輸出電流：4 A
集成44 m?的高端MOSFET
產品詳情
ADP2380是一款電流模式控制、同步、降壓DC/DC穩壓器，集成一個44 m?高端功率MOSFET和一個低端驅動器，可提供高效率解決方案。ADP2380采用4.5 V至20 V輸入電壓工作，可提供4 A的輸出電流。輸出電壓可在0.6 V至輸入電壓的90%范圍內調整。ADP2380的開關頻率可以在250 kHz至1.4 MHz范圍內進行編程，或者固定于290 kHz或540 kHz。同步功能允許開關頻率與外部時鐘同步，以便將系統噪聲降至最低。外部補償和可調軟啟動提供設計靈活性。電源良好輸出提供簡單可靠的電源時序。其它特性包括可編程欠壓閉鎖(UVLO)、過壓保護(OVP)、過流保護(OCP)和熱關斷(TSD)。
ADP2380在-40°C至+125°C的結溫范圍內工作，采用16引腳TSSOP_EP封裝。
應用通信基礎設施
網絡和服務器
工業和儀器儀表
醫療保健
中間供電軌轉換
DC/DC負載點應用

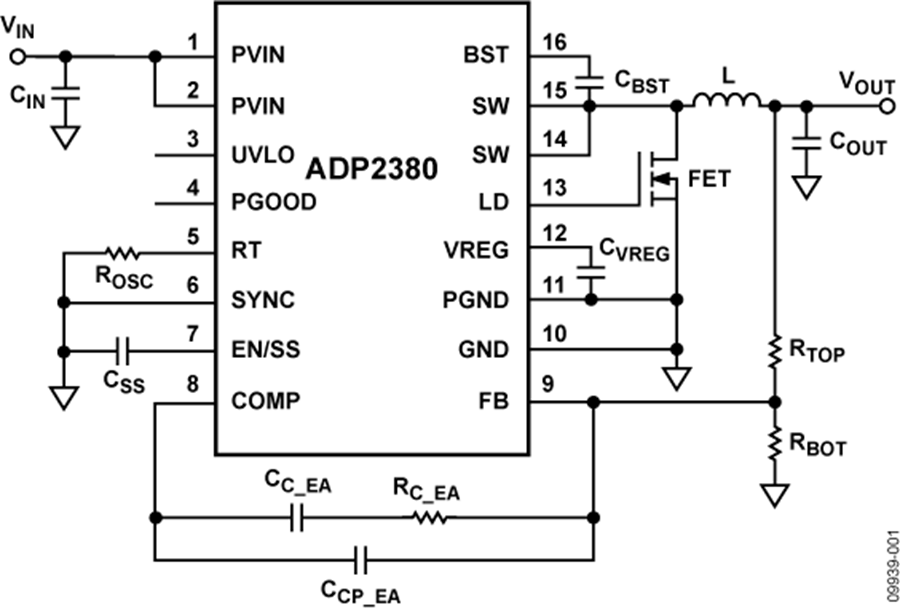

ADP2380電路圖
ADP2380 引腳圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| ADP2380AREZ-R7 | - | - | 立即購買 |
| ADP2380AREZ | - | - | 立即購買 |
