制造商：ADI/AD
優勢和特點
輸入電壓范圍：2.3 V至5.5 V
可調輸出電壓范圍：1.2 V至3.3 V
最大負載電流：2 A
低噪聲
100 Hz到100 kHz總積分噪聲：0.9 μV rms
10 Hz到100 kHz總積分噪聲：1.6 μV rms
噪聲頻譜密度： 1.7 nV√Hz （10 kHz到1 MHz）
電源抑制比(PSRR)
68 dB（1 kHz至100 kHz）
45 dB（1 MHz時）
電壓差：200 mV（典型值，VOUT = 3.3 V，IOUT = 2 A）
初始精度：±0.6%至 ILOAD = 10 mA
在整個線路、負載與溫度范圍內的精度：±1.5%
欲了解更多特性，請參考數據手冊
產品詳情
ADP7159是一款可調線性穩壓器，采用2.3 V至5.5 V電源供電，最大輸出電流為2 A。1.2 V至3.3 V的輸出電壓范圍取決于具體型號。該器件采用先進的專有架構，提供高電源抑制和超低噪聲特性，僅需一個10 μF陶瓷輸出電容，便可實現出色的線路與負載瞬態響應性能。
ADP7159有四個型號，根據輸入和輸出電壓來優化功耗和PSRR性能。
ADP7159穩壓器的典型輸出噪聲為0.9 μV rms（100 Hz至100 kHz），10 kHz至1 MHz的噪聲頻譜密度為1.7 nV/√Hz。ADP7159提供10引腳、3 mm × 3 mm LFCSP封裝和8引腳SOIC封裝，不僅非常緊湊，而且還具有出色的散熱性能，適合要求最大2 A輸出電流的薄型、小尺寸應用。
應用
適應噪聲敏感應用：鎖相環(PLL)、壓控振蕩器(VCO)和集成VCO的PLL
通信和基礎設施
回程線路和微波鏈路

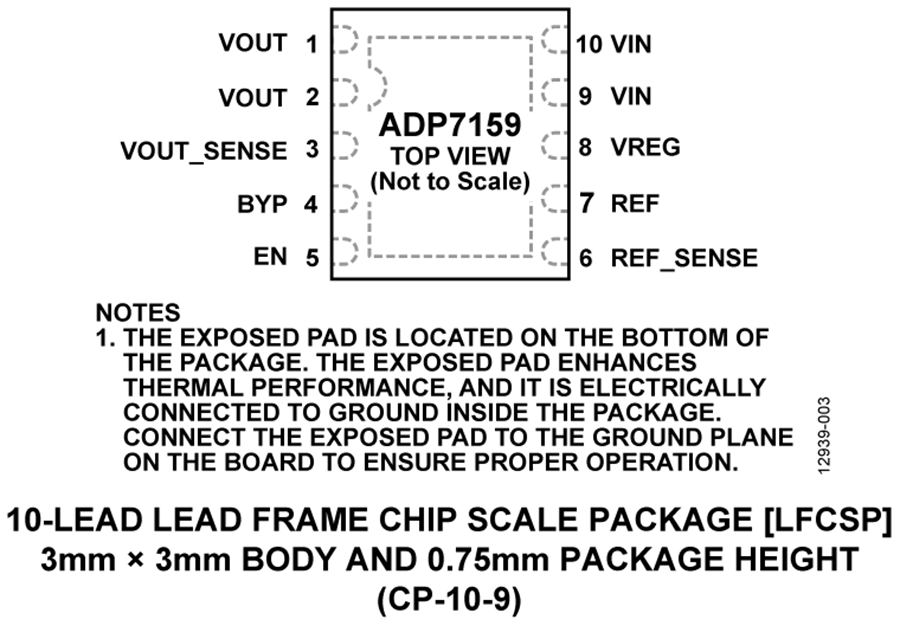

ADP7159 引腳圖
ADP7159 封裝圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| ADP7159ARDZ-04-R7 | - | - | 立即購買 |
| ADP7159ARDZ-03-R7 | - | - | 立即購買 |
| ADP7159ARDZ-02-R7 | - | - | 立即購買 |
| ADP7159ARDZ-01-R7 | - | - | 立即購買 |
| ADP7159ACPZ-04-R7 | - | - | 立即購買 |
| ADP7159ACPZ-03-R7 | - | - | 立即購買 |
| 標題 | 類型 | 大?。↘B） | 下載 |
|---|---|---|---|
| UG-811: Evaluating the ADP7159 Ultralow Noise, 2 A, Adjustable Output, RF Linear Regulator (Rev. 0) | 281 | 點擊下載 |
