優勢和特點

  輸入電壓范圍：-2.0 V至-5.5 V

  最大輸出電流：?500 mA

  固定輸出電壓選項：-0.5 V至-4.5 V

  可調輸出電壓：?0.5 V至?VIN + 0.5 V

  低輸出噪聲：4 μV rms（100 Hz至100 kHz）

  噪聲頻譜密度：20 nV/√Hz（10 kHz到1 MHz）

  PSRR（?500 mA負載）

  68 dB（10 kHz時）

  50 dB（100 kHz時）

  40 dB（1 MHz時）

  低壓差：-190 mV（典型值，-500 mA負載）

  初始輸出電壓(VOUT)精度：±0.5%

  在整個線路、負載與溫度范圍內的輸出電壓精度：±2.2%

  工作電源電流(IGND)：-0.6 mA（典型值，空載）

  低關斷電流：?2 μA（典型值，VIN = ?5.5 V）

  在4.7 μF陶瓷輸入和輸出電容下穩定工作

  正負使能邏輯

  限流和熱過載保護

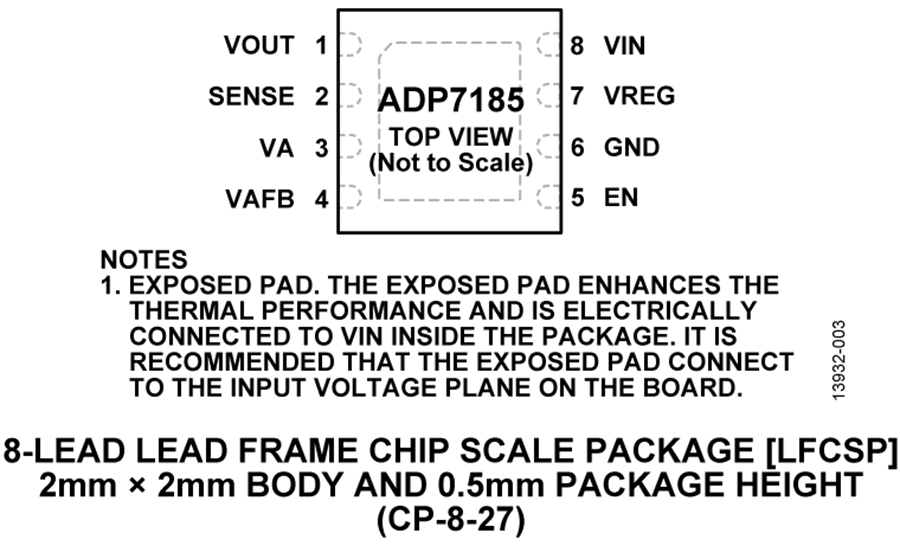

  8引腳、2 mm × 2 mm LFCSP封裝

  ADIsimPOWER電源穩壓器設計工具支持

產品詳情

ADP7185是一款互補金屬氧化物半導體(CMOS)、低壓差(LDO)線性穩壓器，采用-2.0 V至-5.5 V電源供電，最大輸出電流為-500 mA。這款高輸出電流LDO適用于調節?0.5 V至?4.5 V供電的高性能模擬和混合信號電路。該器件采用先進的專有架構，提供高電源抑制比(PSRR)、低噪聲特性，僅需一個4.7 μF小型陶瓷輸出電容，便可實現出色的線路與負載瞬態響應性能。

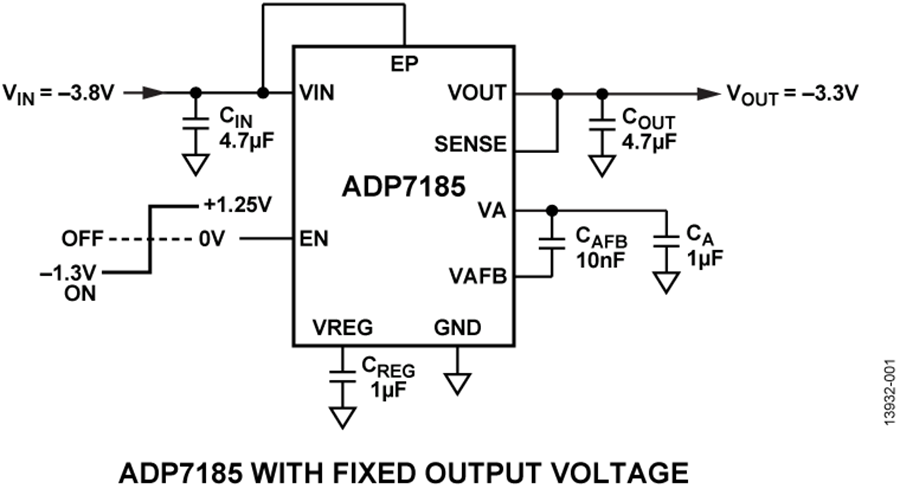

ADP7185提供15種固定輸出電壓選項?，F(xiàn)有庫存提供下列電壓版本：-0.5 V、-1.0 V、-1.2 V、-1.5 V、-1.8 V、-2.0 V、-2.5 V、-3.0 V和-3.3 V。

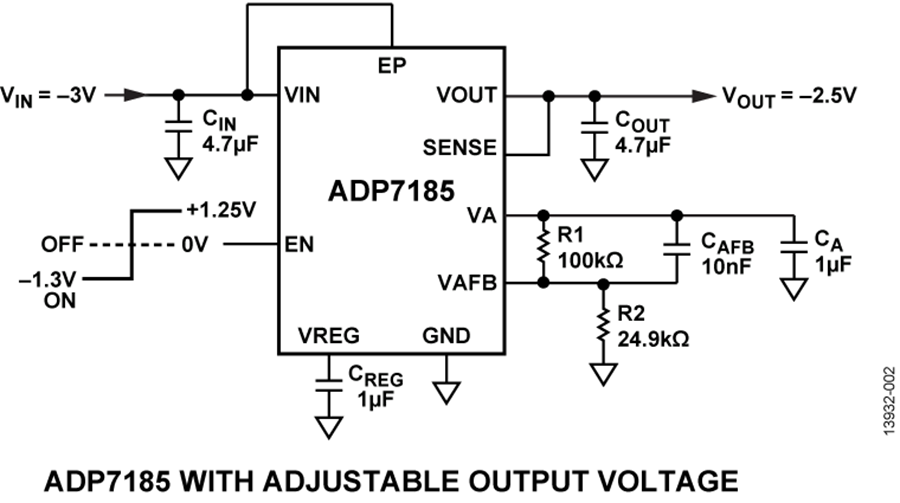

根據特殊要求，還可提供下列電壓版本：-0.8 V、-0.9 V、-1.3 V、-2.8 V、-4.2 V和-4.5 V。另外，還提供可調型號，可通過外部反饋分壓器將輸出電壓范圍調節為-0.5 V至?VIN + 0.5 V。

使能邏輯特性能夠與正負邏輯電平接口，以實現最大靈活性。

ADP7185穩壓器輸出噪聲電壓為4 μV rms，并不受輸出電壓影響。ADP7185提供8引腳、2 mm x 2 mm LFCSP封裝，不僅非常緊湊，而且還具有出色的散熱性能，適合要求最大-500 mA輸出電流的薄型、小尺寸應用。

應用

  適應噪聲敏感應用：模數轉換器(ADC)、數模轉換器(DAC)、精密放大器

  通信和基礎設施

  醫療健康

  工業和儀表
