制造商：ADI/AD
優勢和特點
隔離高端和低端輸出
高端或低端相對于輸入：±700 VPEAK
高端/低端差分：700 VPEAK
峰值輸出電流：0.1 A
高工作頻率：5 MHz（最大值）
高共模瞬變抗擾度：>75 kV/μs
工作溫度最高可達：105°C
16引腳寬體SOIC封裝
安全和法規認證
UL認證1分鐘2500 V rms，符合UL 1577
VDE合格證書 DIN V VDE V 0884-10 (VDE V 0884-10)：2006-12VIORM = 560 V峰值
產品詳情
ADuM1233是一款隔離式半橋柵極驅動器，采用ADI公司iCoupler? 技術，提供獨立且隔離的高端和低端輸出。這款隔離器件將高速CMOS與單芯片變壓器技術融為一體，具有優于光耦合器解決方案的出色性能特征。
這款iCoupler 柵極驅動器件不用LED和光電二極管，因而能夠提供光耦合器所無法提供的精密定時特性。此外，它也不存在與光耦合器LED相關的可靠性和性能穩定性問題。
與采用高壓電平轉換方法的柵極驅動器相比，ADuM1233的輸入與各輸出之間具有真電流隔離優勢。相對于輸入，各路輸出的工作電壓最高可達±700 VPEAK 因而支持低端切換至負電壓。高端與低端之間的差分電壓最高可達700 VPEAK。
因此，ADuM1233可以在很寬的正或負切換電壓范圍內，可靠地控制IGBT/MOSFET配置的開關特性。
應用
隔離式IGBT/MOSFET柵極驅動器
等離子顯示器
工業逆變器
開關電源

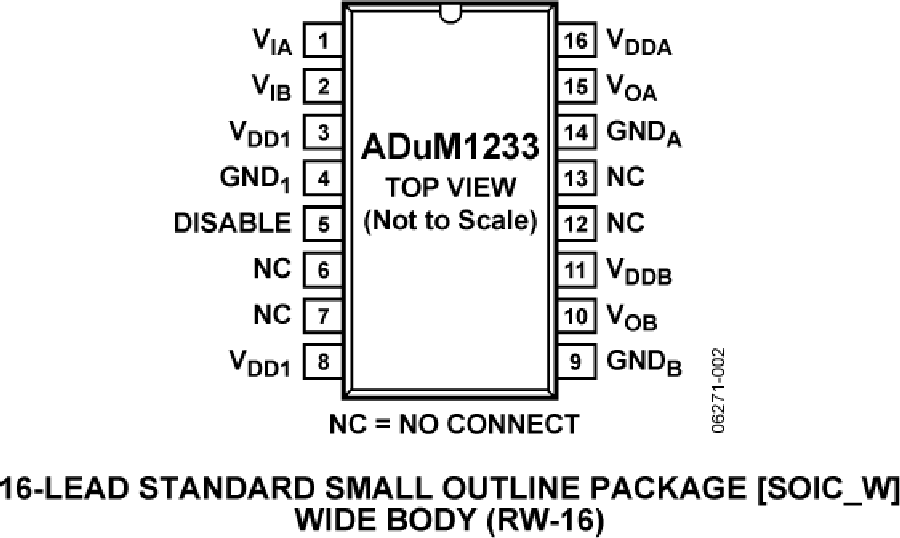

ADUM1233 引腳圖

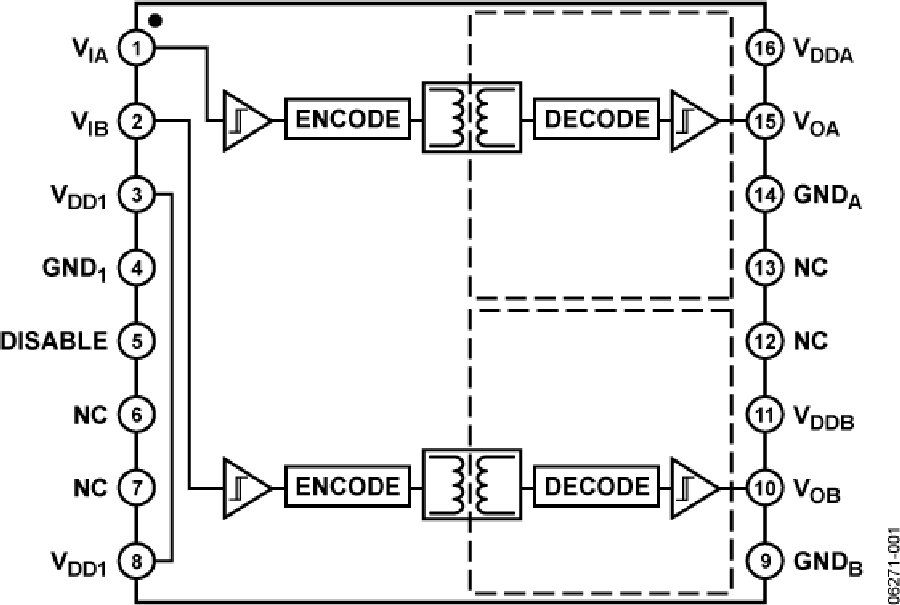

ADUM1233電路圖
