優勢和特點

  汽車應用版本已通過AEC-Q100認證

  低功耗工作

  雙向通信

  3 V/5 V電平轉換

  工作溫度最高可達： 125 ℃

  高數據速率： dc至90 Mbps (NRZ)

  精密時序特性

  高共模瞬變抗擾度： >25 kV/μs

  欲了解更多特性，請參考數據手冊

產品詳情

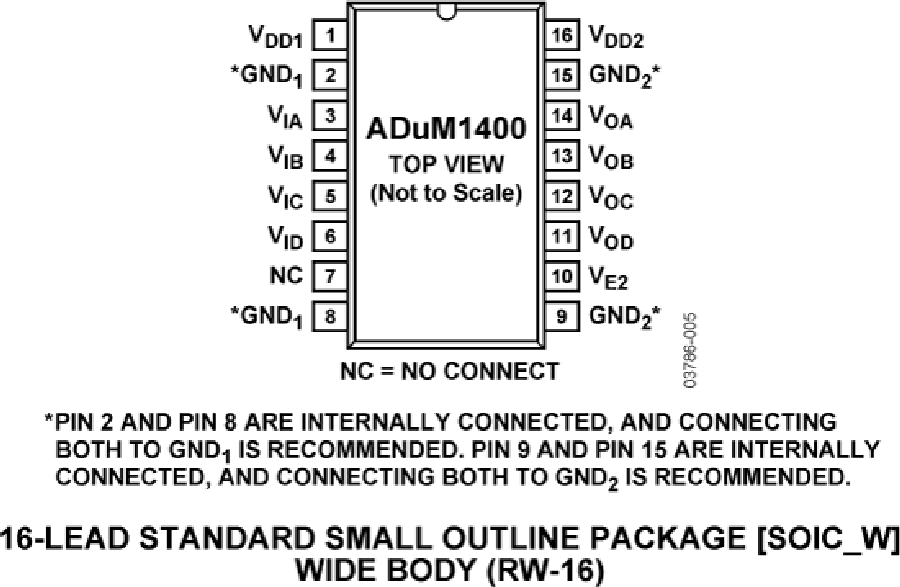

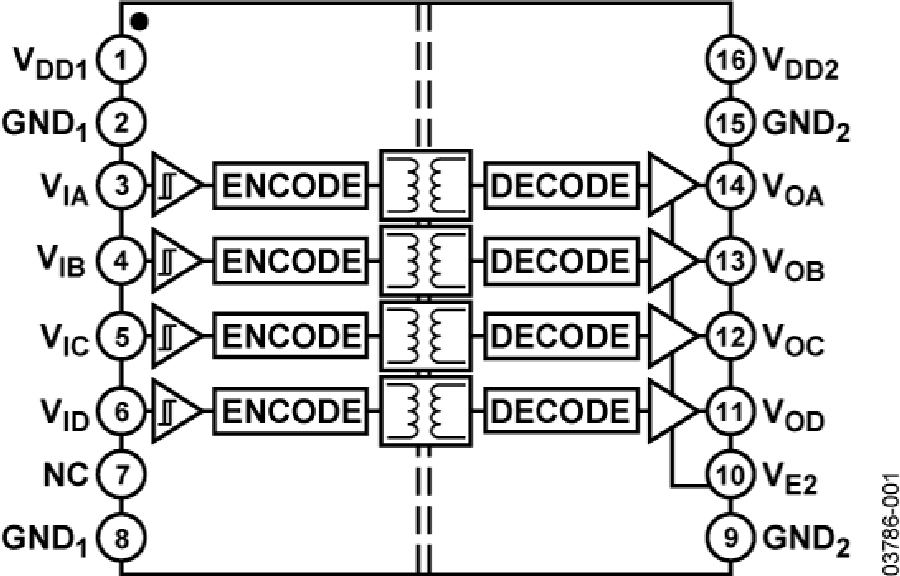

ADuM1400是采用4/0通道方向性的四通道數字隔離器，采用ADI公司iCoupler? 技術。 這些隔離器件將高速CMOS與單芯片空芯變壓器技術融為一體，具有優于光耦合器等替代器件的出色性能特征。

iCoupler器件不用LED和光電二極管，因而不存在一般與光耦合器相關的設計困難。 簡單的 iCoupler數字接口和穩定的性能特征，可消除光耦合器通常具有的電流傳輸比不確定、非線性傳遞函數以及溫度和使用壽命影響等問題。

這些 iCoupler 產品不需要外部驅動器和其它分立器件。 此外，在信號數據速率相當?shù)那闆r下，iCoupler 器件的功耗只有光耦合器的1/10至1/6。

ADuM140x系列隔離器提供四個獨立的隔離通道，支持多種通道配置和數據速率（請參考數據手冊“訂購指南”部分）。 所有型號均可采用2.7 V至5.5 V電源電壓工作，與低壓系統兼容，并且能夠跨越隔離柵實現電壓轉換功能。 此外，ADuM140x具有低脈沖寬度失真（CRW級小于2 ns）和嚴格的通道間匹配（CRW級小于2 ns）特性。 與其它光耦合器不同，ADuM140x隔離器具有已取得專利的刷新特性，可確保不存在輸入邏輯轉換時及缺少一個電源條件下的直流正確性。

應用

   通用多通道隔離

   SPI接口/數據轉換器隔離

   RS-232/RS-422/RS-485收發器

   工業現場總線隔離

   汽車系統
