制造商：ADI/AD
優勢和特點
雙向通信
3 V/5 V 電平轉換
工作溫度最高可達105°C
數據速率最高可達10 Mbps (NRZ)
5 V 電源：每個通道1.3 mA（最大值，0 Mbps至2 Mbps）每個通道4.0 mA（最大值，10 Mbps）
3 V 電源：每個通道0.8 mA（最大值，0 Mbps至2 Mbps）每個通道1.8 mA（最大值，10 Mbps）
可編程默認輸出狀態
高共模瞬變抗擾度：>25 kV/μs
16引腳寬體SOIC封裝，符合RoHS標準
UL 認證：1分鐘2500 Vrms，符合UL 1577標準
CSA 元件驗收通知#5A
VDE 合格證書DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12VIORM = 560 V峰值
產品詳情
ADuM141x是采用ADI公司iCoupler? 技術的四通道數字隔離器。這些隔離器件將高速CMOS與單芯片空芯變壓器技術融為一體，具有優于光耦合器等替代器件的出色性能特征。iCoupler 器件不用LED和光電二極管，因而不存在一般與光耦合器相關的設計困難。簡單的 iCoupler 數字接口和穩定的性能特征，可消除光耦合器通常具有的電流傳輸比不確定、非線性傳遞函數以及溫度和使用壽命影響等問題。這些iCoupler 產品不需要外部驅動器和其它分立器件。此外，在信號數據速率相當?shù)那闆r下，iCoupler 器件的功耗只有光耦合器的1/10至1/6。
ADuM141x隔離器提供四個獨立的隔離通道，支持多種通道配置和最高達10 Mbps的數據速率（請參考“訂購指南”）。所有型號均可采用2.7 V至5.5 V電源電壓工作，與低壓系統兼容，并且能夠跨越隔離柵實現電壓轉換功能。所有產品均有默認輸出控制引腳。利用該引腳，用戶可以定義無輸入電源時輸出所采取的邏輯狀態。與其它光耦合器不同，ADuM141x隔離器具有已取得專利的刷新特性，可確保不存在輸入邏輯轉換時及上電/關斷條件下的直流正確性。
應用?通用多通道隔離?SPI 接口/數據轉換器隔離?RS-232/RS-422/RS-485 收發器?工業現場總線隔離

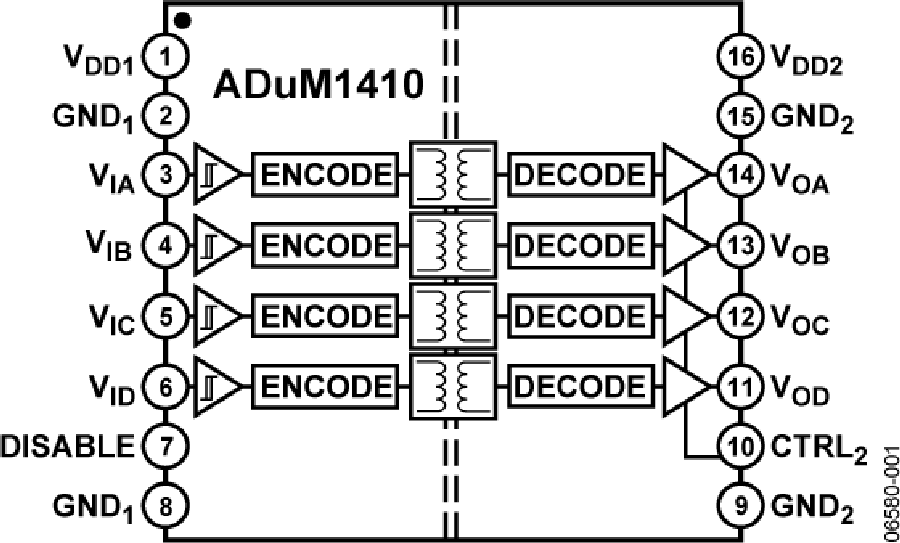

ADUM1410電路圖

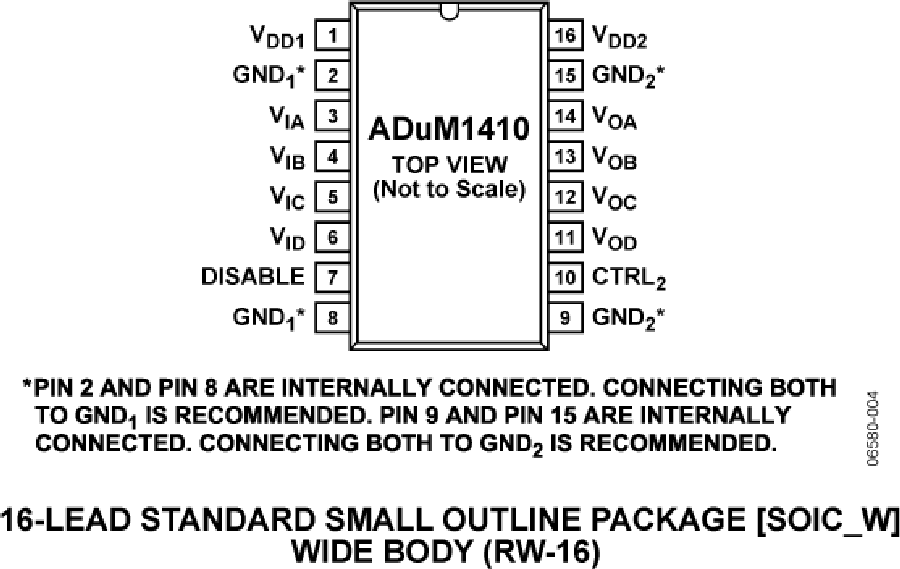

ADUM1410 引腳圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| ADUM1410BRWZ-RL | - | - | 立即購買 |
| ADUM1410BRWZ | - | - | 立即購買 |
| ADUM1410ARWZ-RL | - | - | 立即購買 |
| ADUM1410ARWZ | - | - | 立即購買 |
