優勢和特點

  四路輸出與輸入隔離，同時相互隔離輸入-輸出電壓差：±700 V 峰值輸出-輸出電壓差：±700 V 峰值

  輸出峰值電流：0.1A

  高工作頻率：5MHz（最大值）

  高共模瞬態抑制：>75 kV/μs

  高工作溫度：105°C

  寬體28引腳SOIC封裝

產品詳情

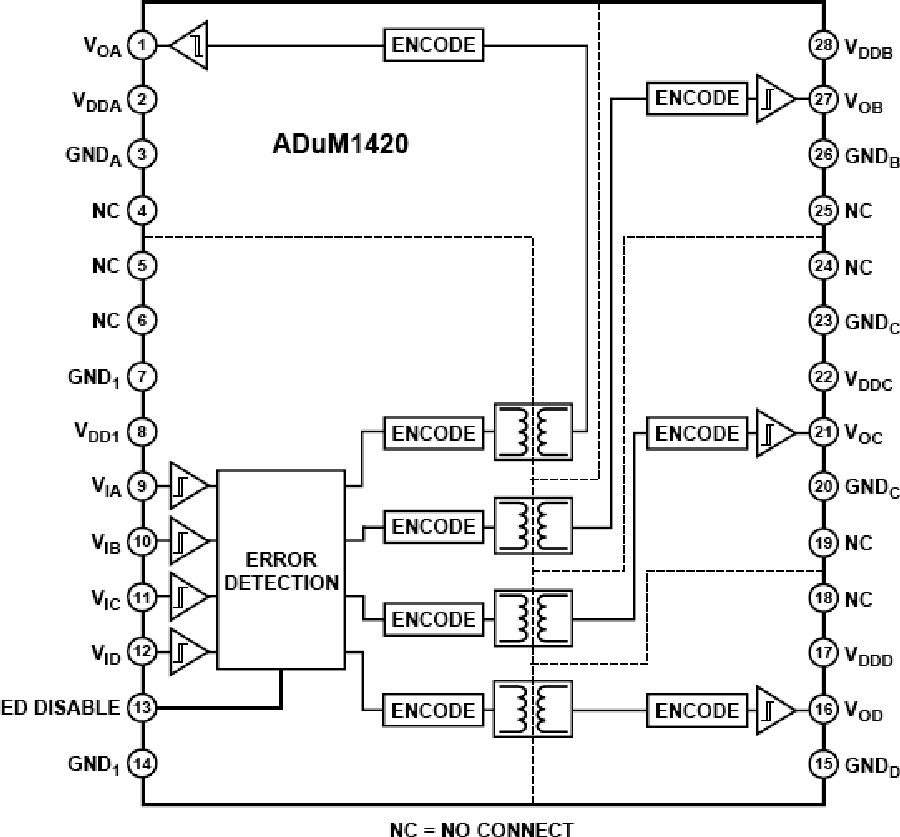

ADuM1420是一款采用ADI公司iCoupler?技術的四通道隔離門極驅動器，可提供獨立和隔離的高端及低端輸出。

與采用高壓電平轉換方法的門極驅動器相比，ADuM1420在輸入端與四路輸出的任一輸出端之間提供了真正的電流隔離。每一個輸出端的工作電壓相對輸入端的工作電壓，電壓差可高達±700 V（峰值），因此低端可工作于負壓狀態。任意兩路輸出的差分電壓可高達700V（峰值）。

應用--等離子顯示模塊
